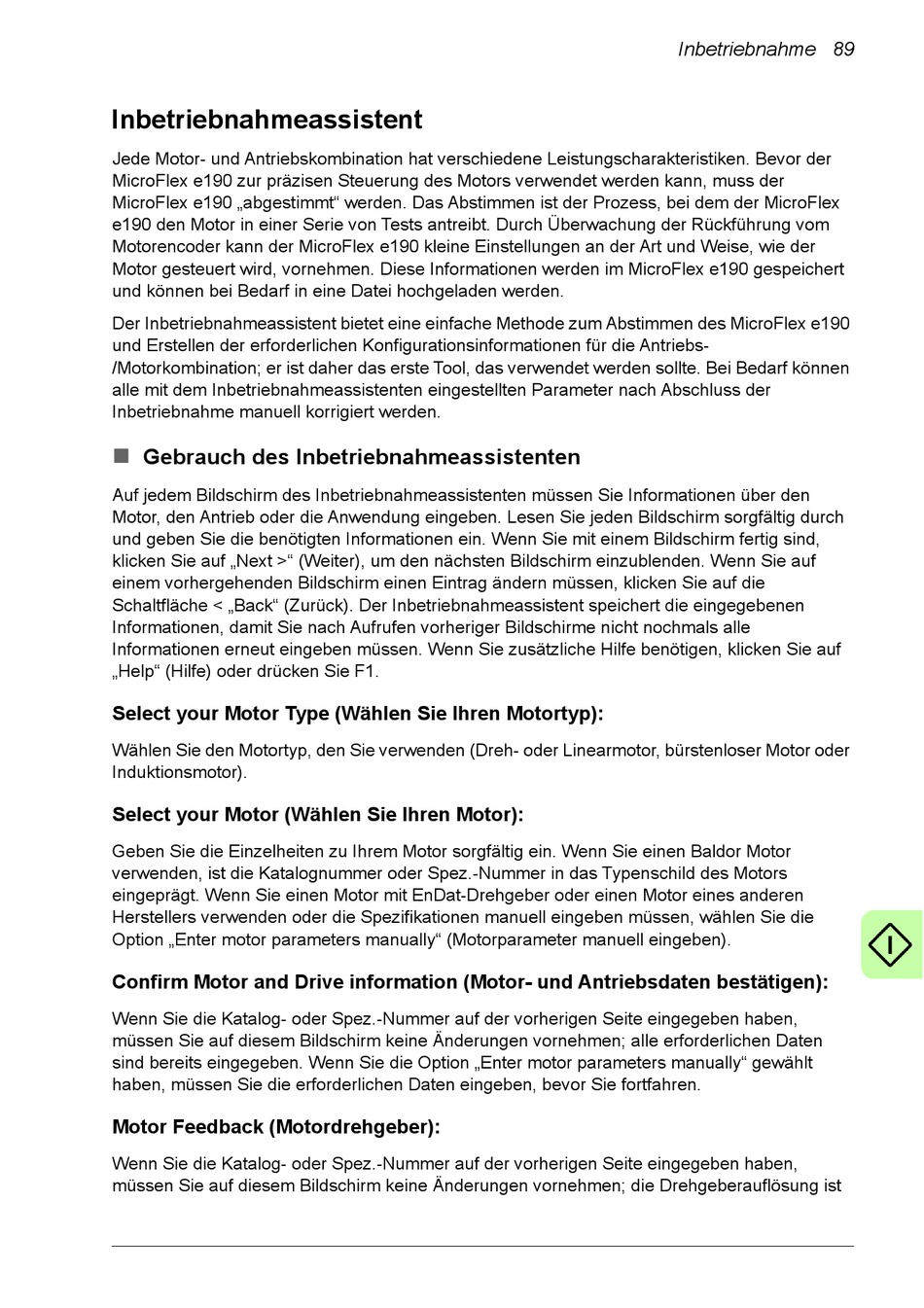

Inbetriebnahme 89
Inbetriebnahmeassistent
Jede Motor- und Antriebskombination hat verschiedene Leistungscharakteristiken. Bevor der
MicroFlex e190 zur präzisen Steuerung des Motors verwendet werden kann, muss der
MicroFlex e190 „abgestimmt" werden. Das Abstimmen ist der Prozess, bei dem der MicroFlex
e190 den Motor in einer Serie von Tests antreibt. Durch Überwachung der Rückführung vom
Motorencoder kann der MicroFlex e190 kleine Einstellungen an der Art und Weise, wie der
Motor gesteuert wird, vornehmen. Diese Informationen werden im MicroFlex e190 gespeichert
und können bei Bedarf in eine Datei hochgeladen werden.
Der Inbetriebnahmeassistent bietet eine einfache Methode zum Abstimmen des MicroFlex e190
und Erstellen der erforderlichen Konfigurationsinformationen für die Antriebs-
/Motorkombination; er ist daher das erste Tool, das verwendet werden sollte. Bei Bedarf können
alle mit dem Inbetriebnahmeassistenten eingestellten Parameter nach Abschluss der
Inbetriebnahme manuell korrigiert werden.

Gebrauch des Inbetriebnahmeassistenten
Auf jedem Bildschirm des Inbetriebnahmeassistenten müssen Sie Informationen über den
Motor, den Antrieb oder die Anwendung eingeben. Lesen Sie jeden Bildschirm sorgfältig durch
und geben Sie die benötigten Informationen ein. Wenn Sie mit einem Bildschirm fertig sind,
klicken Sie auf „Next >" (Weiter), um den nächsten Bildschirm einzublenden. Wenn Sie auf
einem vorhergehenden Bildschirm einen Eintrag ändern müssen, klicken Sie auf die
Schaltfläche < „Back" (Zurück). Der Inbetriebnahmeassistent speichert die eingegebenen
Informationen, damit Sie nach Aufrufen vorheriger Bildschirme nicht nochmals alle
Informationen erneut eingeben müssen. Wenn Sie zusätzliche Hilfe benötigen, klicken Sie auf
„Help" (Hilfe) oder drücken Sie F1.
Select your Motor Type (Wählen Sie Ihren Motortyp):
Wählen Sie den Motortyp, den Sie verwenden (Dreh- oder Linearmotor, bürstenloser Motor oder
Induktionsmotor).
Select your Motor (Wählen Sie Ihren Motor):
Geben Sie die Einzelheiten zu Ihrem Motor sorgfältig ein. Wenn Sie einen Baldor Motor
verwenden, ist die Katalognummer oder Spez.-Nummer in das Typenschild des Motors
eingeprägt. Wenn Sie einen Motor mit EnDat-Drehgeber oder einen Motor eines anderen
Herstellers verwenden oder die Spezifikationen manuell eingeben müssen, wählen Sie die
Option „Enter motor parameters manually" (Motorparameter manuell eingeben).
Confirm Motor and Drive information (Motor- und Antriebsdaten bestätigen):
Wenn Sie die Katalog- oder Spez.-Nummer auf der vorherigen Seite eingegeben haben,
müssen Sie auf diesem Bildschirm keine Änderungen vornehmen; alle erforderlichen Daten
sind bereits eingegeben. Wenn Sie die Option „Enter motor parameters manually" gewählt
haben, müssen Sie die erforderlichen Daten eingeben, bevor Sie fortfahren.
Motor Feedback (Motordrehgeber):
Wenn Sie die Katalog- oder Spez.-Nummer auf der vorherigen Seite eingegeben haben,
müssen Sie auf diesem Bildschirm keine Änderungen vornehmen; die Drehgeberauflösung ist
