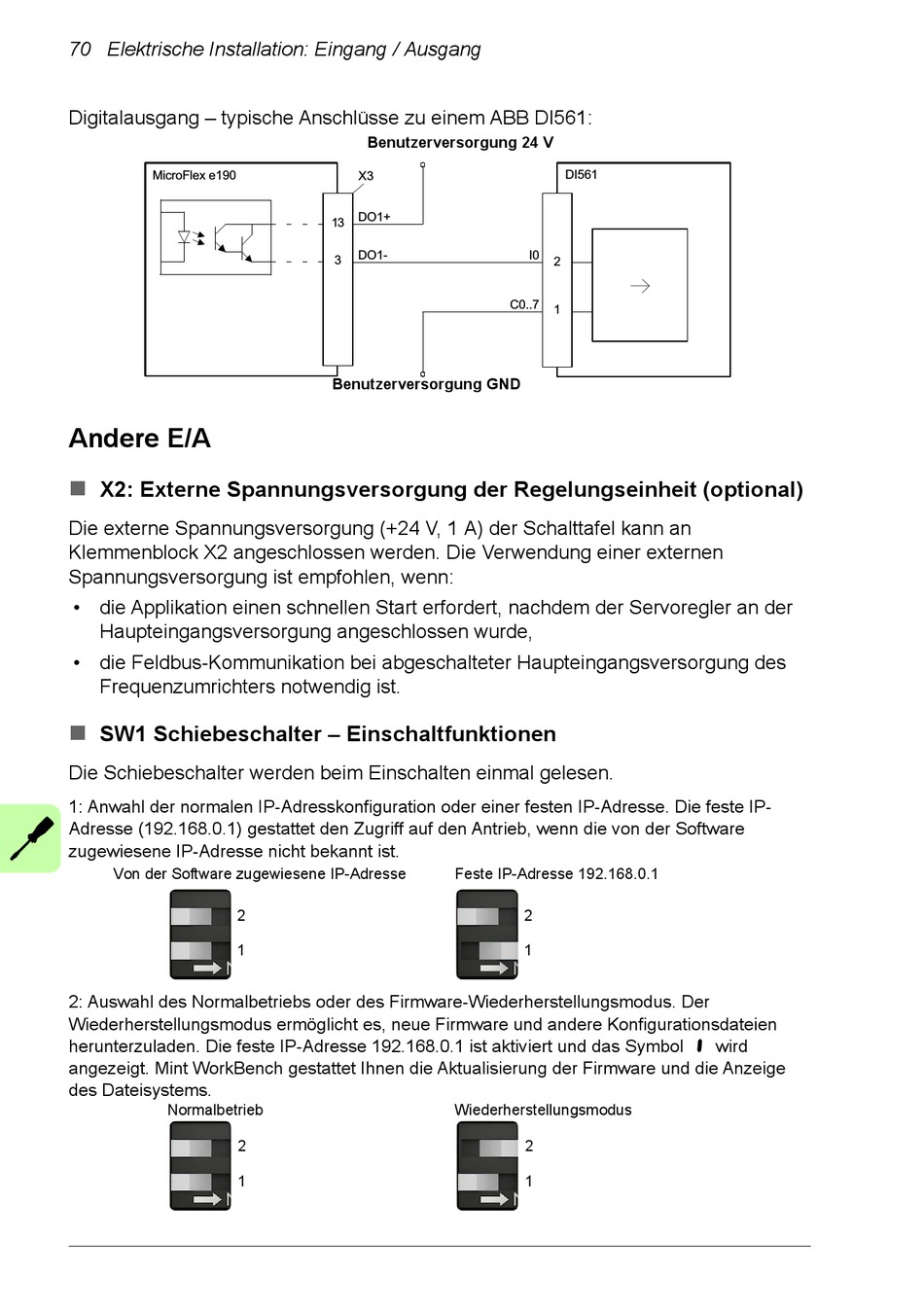

ABB MicroFlex e190 Benutzerhandbuch Seite 70

70 Elektrische Installation: Eingang / Ausgang
Digitalausgang – typische Anschlüsse zu einem ABB DI561:
MicroFlex e190
Andere E/A

X2: Externe Spannungsversorgung der Regelungseinheit (optional)
Die externe Spannungsversorgung (+24 V, 1 A) der Schalttafel kann an
Klemmenblock X2 angeschlossen werden. Die Verwendung einer externen
Spannungsversorgung ist empfohlen, wenn:
• die Applikation einen schnellen Start erfordert, nachdem der Servoregler an der
Haupteingangsversorgung angeschlossen wurde,
• die Feldbus-Kommunikation bei abgeschalteter Haupteingangsversorgung des
Frequenzumrichters notwendig ist.

SW1 Schiebeschalter – Einschaltfunktionen
Die Schiebeschalter werden beim Einschalten einmal gelesen.
1: Anwahl der normalen IP-Adresskonfiguration oder einer festen IP-Adresse. Die feste IP-
Adresse (192.168.0.1) gestattet den Zugriff auf den Antrieb, wenn die von der Software
zugewiesene IP-Adresse nicht bekannt ist.
Von der Software zugewiesene IP-Adresse
2
1
2: Auswahl des Normalbetriebs oder des Firmware-Wiederherstellungsmodus. Der
Wiederherstellungsmodus ermöglicht es, neue Firmware und andere Konfigurationsdateien
herunterzuladen. Die feste IP-Adresse 192.168.0.1 ist aktiviert und das Symbol
angezeigt. Mint WorkBench gestattet Ihnen die Aktualisierung der Firmware und die Anzeige
des Dateisystems.
Normalbetrieb
2
1
Benutzerversorgung 24 V
X3
DO1+
13
DO1-
3
Benutzerversorgung GND
Feste IP-Adresse 192.168.0.1
Wiederherstellungsmodus
DI561
I0
2
C0..7
1
2
1
2
1
wird
