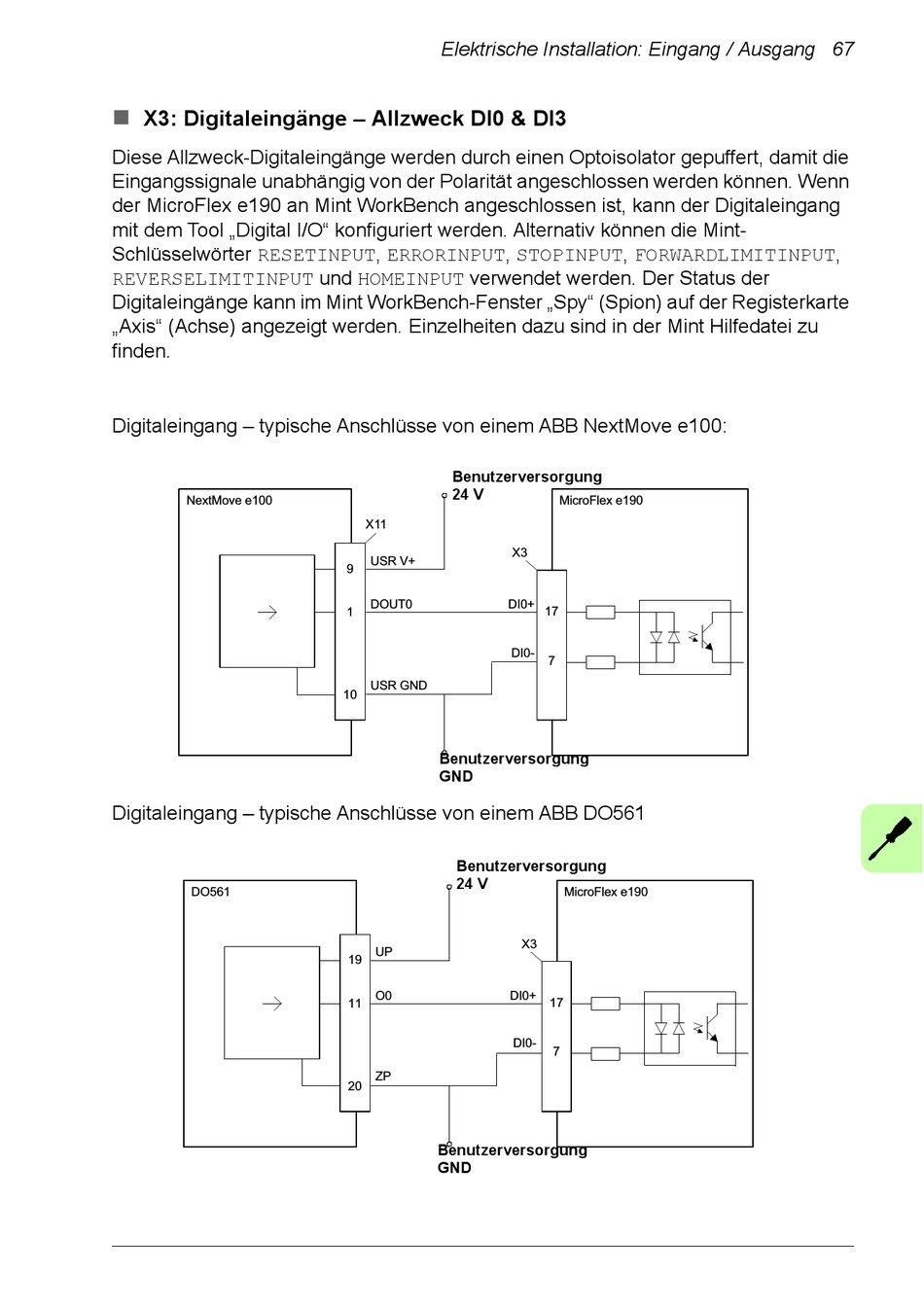

X3: Digitaleingänge – Allzweck DI0 & DI3
Diese Allzweck-Digitaleingänge werden durch einen Optoisolator gepuffert, damit die
Eingangssignale unabhängig von der Polarität angeschlossen werden können. Wenn
der MicroFlex e190 an Mint WorkBench angeschlossen ist, kann der Digitaleingang
mit dem Tool „Digital I/O" konfiguriert werden. Alternativ können die Mint-
Schlüsselwörter RESETINPUT, ERRORINPUT, STOPINPUT, FORWARDLIMITINPUT,
REVERSELIMITINPUT und HOMEINPUT verwendet werden. Der Status der
Digitaleingänge kann im Mint WorkBench-Fenster „Spy" (Spion) auf der Registerkarte
„Axis" (Achse) angezeigt werden. Einzelheiten dazu sind in der Mint Hilfedatei zu
finden.
Digitaleingang – typische Anschlüsse von einem ABB NextMove e100:
NextMove e100
Digitaleingang – typische Anschlüsse von einem ABB DO561
DO561
Elektrische Installation: Eingang / Ausgang 67
Benutzerversorgung
24 V
X11
X3
USR V+
9
DOUT0 DI0+
1
DI0-
USR GND
10
Benutzerversorgung
GND
Benutzerversorgung
24 V
UP
19
O0 DI0+
11
DI0-
ZP
20
Benutzerversorgung
GND
MicroFlex e190
17
7
MicroFlex e190
X3
17
7
