ABB MicroFlex e190 Benutzerhandbuch Seite 36

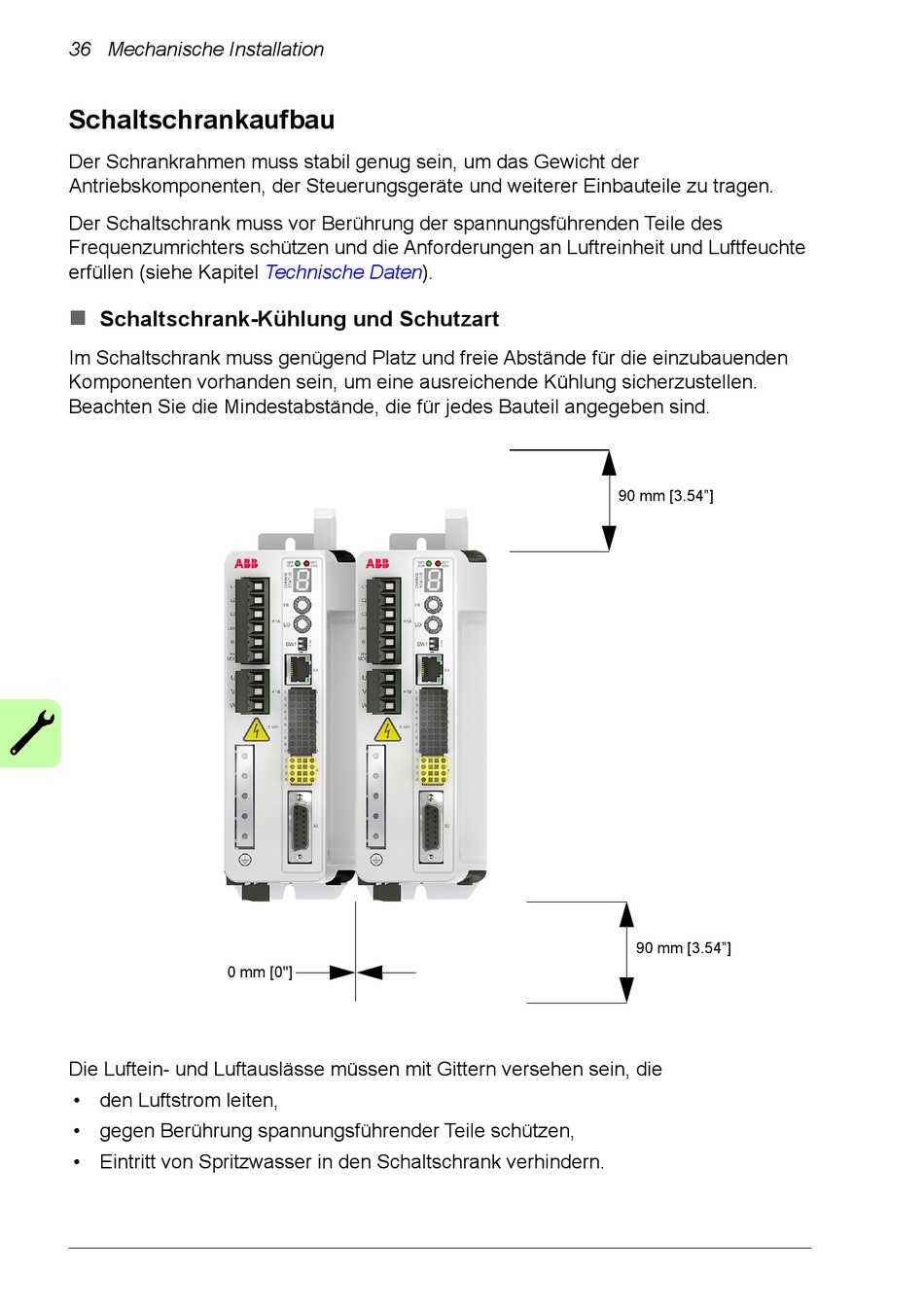

36 Mechanische Installation
Schaltschrankaufbau
Der Schrankrahmen muss stabil genug sein, um das Gewicht der
Antriebskomponenten, der Steuerungsgeräte und weiterer Einbauteile zu tragen.
Der Schaltschrank muss vor Berührung der spannungsführenden Teile des
Frequenzumrichters schützen und die Anforderungen an Luftreinheit und Luftfeuchte
erfüllen (siehe Kapitel

Schaltschrank-Kühlung und Schutzart
Im Schaltschrank muss genügend Platz und freie Abstände für die einzubauenden
Komponenten vorhanden sein, um eine ausreichende Kühlung sicherzustellen.
Beachten Sie die Mindestabstände, die für jedes Bauteil angegeben sind.
0 mm [0"]
Die Luftein- und Luftauslässe müssen mit Gittern versehen sein, die
• den Luftstrom leiten,
• gegen Berührung spannungsführender Teile schützen,
• Eintritt von Spritzwasser in den Schaltschrank verhindern.
Technische Daten).
90 mm [3.54"]
90 mm [3.54"]
