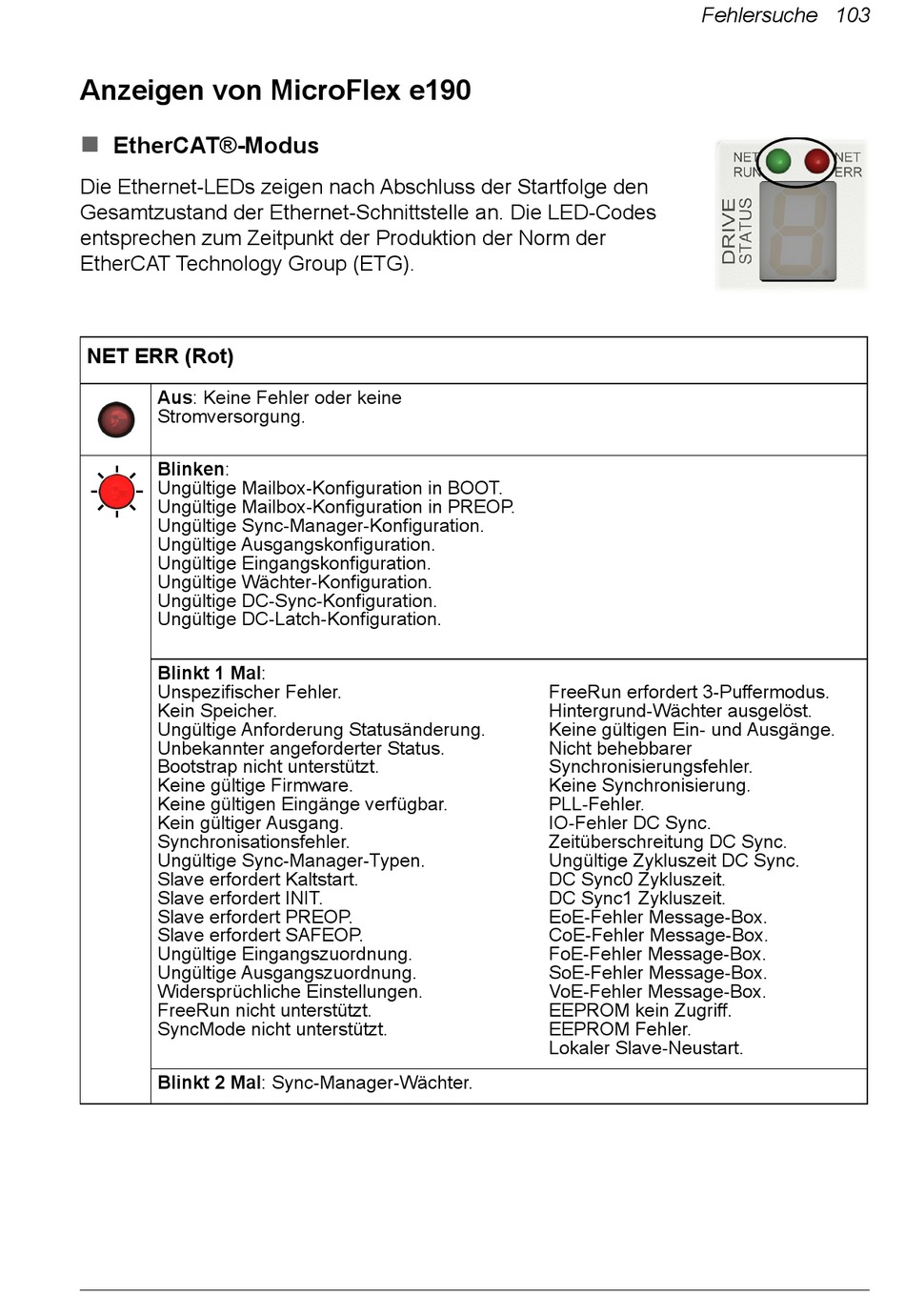

Anzeigen von MicroFlex e190

EtherCAT®-Modus
Die Ethernet-LEDs zeigen nach Abschluss der Startfolge den
Gesamtzustand der Ethernet-Schnittstelle an. Die LED-Codes
entsprechen zum Zeitpunkt der Produktion der Norm der
EtherCAT Technology Group (ETG).
NET ERR (Rot)
Aus: Keine Fehler oder keine
Stromversorgung.
Blinken:
Ungültige Mailbox-Konfiguration in BOOT.
Ungültige Mailbox-Konfiguration in PREOP.
Ungültige Sync-Manager-Konfiguration.
Ungültige Ausgangskonfiguration.
Ungültige Eingangskonfiguration.
Ungültige Wächter-Konfiguration.
Ungültige DC-Sync-Konfiguration.
Ungültige DC-Latch-Konfiguration.
Blinkt 1 Mal:
Unspezifischer Fehler.
Kein Speicher.
Ungültige Anforderung Statusänderung.
Unbekannter angeforderter Status.
Bootstrap nicht unterstützt.
Keine gültige Firmware.
Keine gültigen Eingänge verfügbar.
Kein gültiger Ausgang.
Synchronisationsfehler.
Ungültige Sync-Manager-Typen.
Slave erfordert Kaltstart.
Slave erfordert INIT.
Slave erfordert PREOP.
Slave erfordert SAFEOP.
Ungültige Eingangszuordnung.
Ungültige Ausgangszuordnung.
Widersprüchliche Einstellungen.
FreeRun nicht unterstützt.
SyncMode nicht unterstützt.
Blinkt 2 Mal: Sync-Manager-Wächter.
Fehlersuche 103
FreeRun erfordert 3-Puffermodus.
Hintergrund-Wächter ausgelöst.
Keine gültigen Ein- und Ausgänge.
Nicht behebbarer
Synchronisierungsfehler.
Keine Synchronisierung.
PLL-Fehler.
IO-Fehler DC Sync.
Zeitüberschreitung DC Sync.
Ungültige Zykluszeit DC Sync.
DC Sync0 Zykluszeit.
DC Sync1 Zykluszeit.
EoE-Fehler Message-Box.
CoE-Fehler Message-Box.
FoE-Fehler Message-Box.
SoE-Fehler Message-Box.
VoE-Fehler Message-Box.
EEPROM kein Zugriff.
EEPROM Fehler.
Lokaler Slave-Neustart.
