Elektrische Installation: Wechsel- oder Gleichstromeingang, Motor und Bremse 51

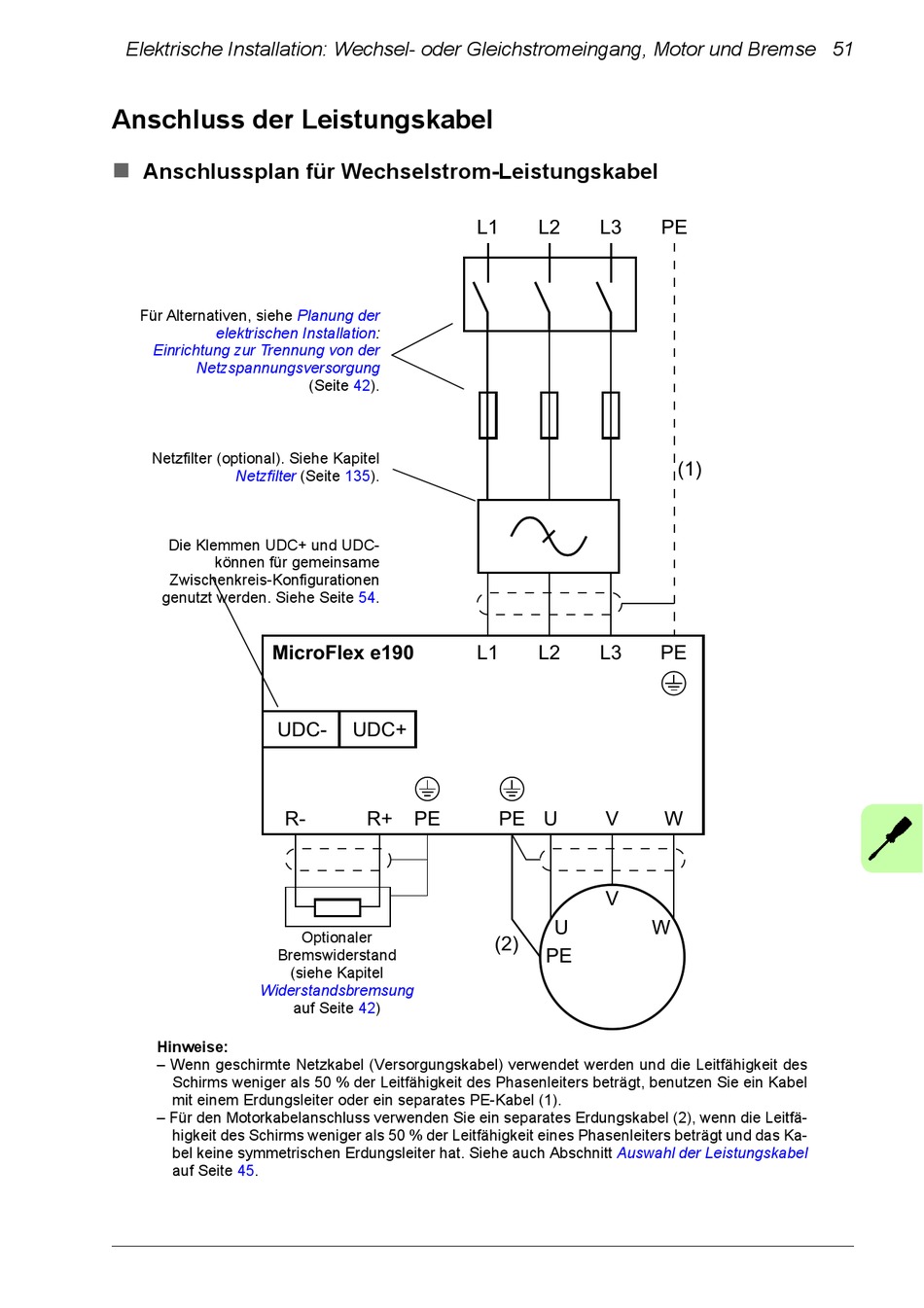

Anschluss der Leistungskabel

Anschlussplan für Wechselstrom-Leistungskabel
Für Alternativen, siehe
elektrischen
Einrichtung zur Trennung von der
Netzspannungsversorgung
Netzfilter (optional). Siehe Kapitel
Netzfilter
Die Klemmen UDC+ und UDC-
können für gemeinsame
Zwischenkreis-Konfigurationen
genutzt werden. Siehe Seite 54.
MicroFlex e190
UDC-
R-
Bremswiderstand
Widerstandsbremsung
Hinweise:
– Wenn geschirmte Netzkabel (Versorgungskabel) verwendet werden und die Leitfähigkeit des
Schirms weniger als 50 % der Leitfähigkeit des Phasenleiters beträgt, benutzen Sie ein Kabel
mit einem Erdungsleiter oder ein separates PE-Kabel (1).
– Für den Motorkabelanschluss verwenden Sie ein separates Erdungskabel (2), wenn die Leitfä-
higkeit des Schirms weniger als 50 % der Leitfähigkeit eines Phasenleiters beträgt und das Ka-
bel keine symmetrischen Erdungsleiter hat. Siehe auch Abschnitt
auf Seite 45.
Planung der
Installation:
(Seite 42).
(Seite 135).
UDC+
R+ PE
Optionaler
(siehe Kapitel
auf Seite 42)
L1 L2 L3
L1 L2 L3
PE U V
V
U
(2)
PE
Auswahl der Leistungskabel
PE
(1)
PE
W
W
