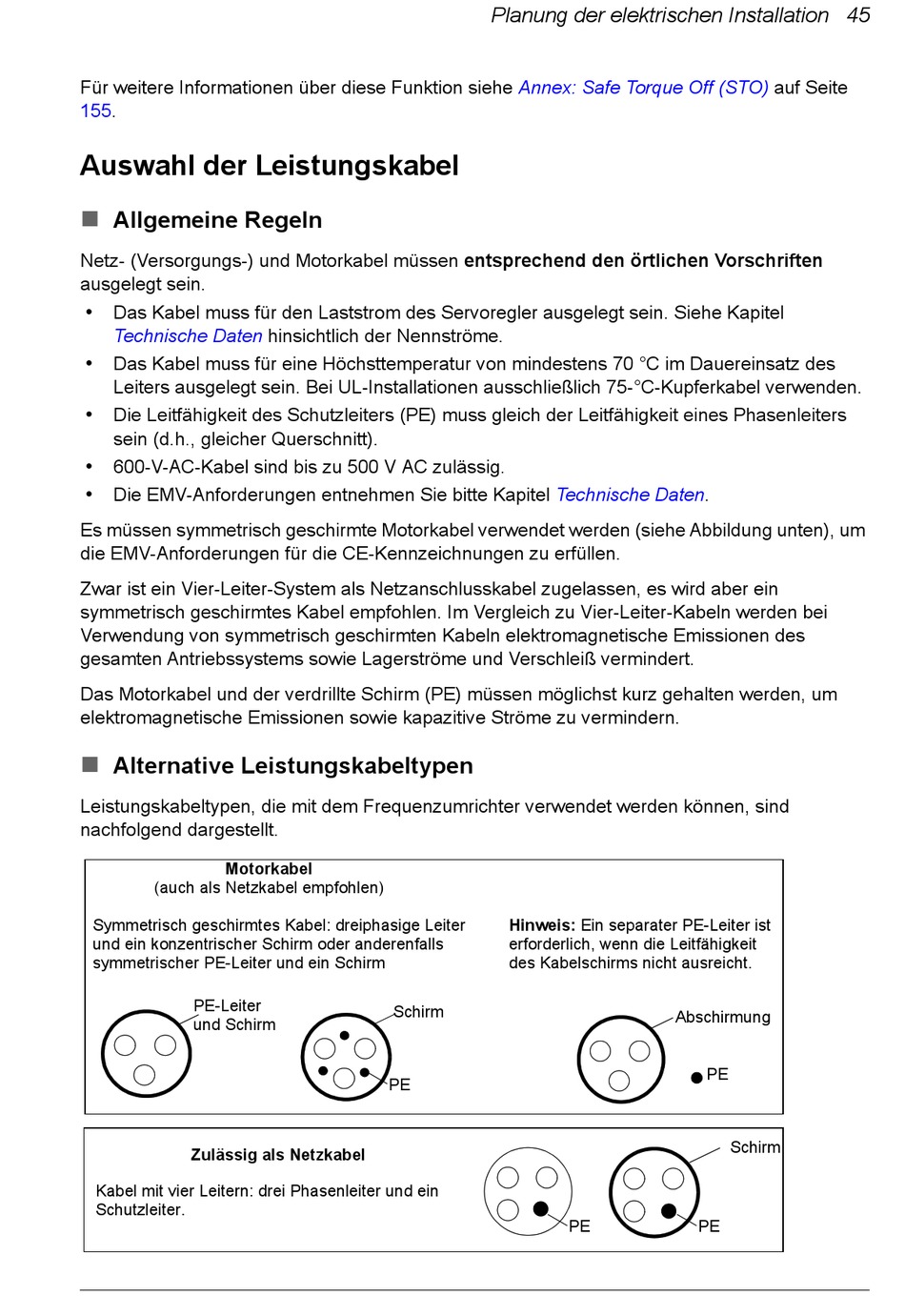

ABB MicroFlex e190 Benutzerhandbuch Seite 45

Für weitere Informationen über diese Funktion siehe
155.
Auswahl der Leistungskabel

Allgemeine Regeln
Netz- (Versorgungs-) und Motorkabel müssen entsprechend den örtlichen Vorschriften
ausgelegt sein.
•
Das Kabel muss für den Laststrom des Servoregler ausgelegt sein. Siehe Kapitel
Technische Daten
•
Das Kabel muss für eine Höchsttemperatur von mindestens 70 °C im Dauereinsatz des
Leiters ausgelegt sein. Bei UL-Installationen ausschließlich 75-°C-Kupferkabel verwenden.
•
Die Leitfähigkeit des Schutzleiters (PE) muss gleich der Leitfähigkeit eines Phasenleiters
sein (d.h., gleicher Querschnitt).
•
600-V-AC-Kabel sind bis zu 500 V AC zulässig.
•
Die EMV-Anforderungen entnehmen Sie bitte Kapitel
Es müssen symmetrisch geschirmte Motorkabel verwendet werden (siehe Abbildung unten), um
die EMV-Anforderungen für die CE-Kennzeichnungen zu erfüllen.
Zwar ist ein Vier-Leiter-System als Netzanschlusskabel zugelassen, es wird aber ein
symmetrisch geschirmtes Kabel empfohlen. Im Vergleich zu Vier-Leiter-Kabeln werden bei
Verwendung von symmetrisch geschirmten Kabeln elektromagnetische Emissionen des
gesamten Antriebssystems sowie Lagerströme und Verschleiß vermindert.
Das Motorkabel und der verdrillte Schirm (PE) müssen möglichst kurz gehalten werden, um
elektromagnetische Emissionen sowie kapazitive Ströme zu vermindern.

Alternative Leistungskabeltypen
Leistungskabeltypen, die mit dem Frequenzumrichter verwendet werden können, sind
nachfolgend dargestellt.
Motorkabel
(auch als Netzkabel empfohlen)
Symmetrisch geschirmtes Kabel: dreiphasige Leiter
und ein konzentrischer Schirm oder anderenfalls
symmetrischer PE-Leiter und ein Schirm
PE-Leiter
und Schirm
Zulässig als Netzkabel
Kabel mit vier Leitern: drei Phasenleiter und ein
Schutzleiter.
hinsichtlich der Nennströme.
Schirm
PE
Planung der elektrischen Installation 45
Annex: Safe Torque Off (STO)
Technische Daten.
Hinweis: Ein separater PE-Leiter ist
erforderlich, wenn die Leitfähigkeit
des Kabelschirms nicht ausreicht.
PE
auf Seite
Abschirmung
PE
Schirm
PE
