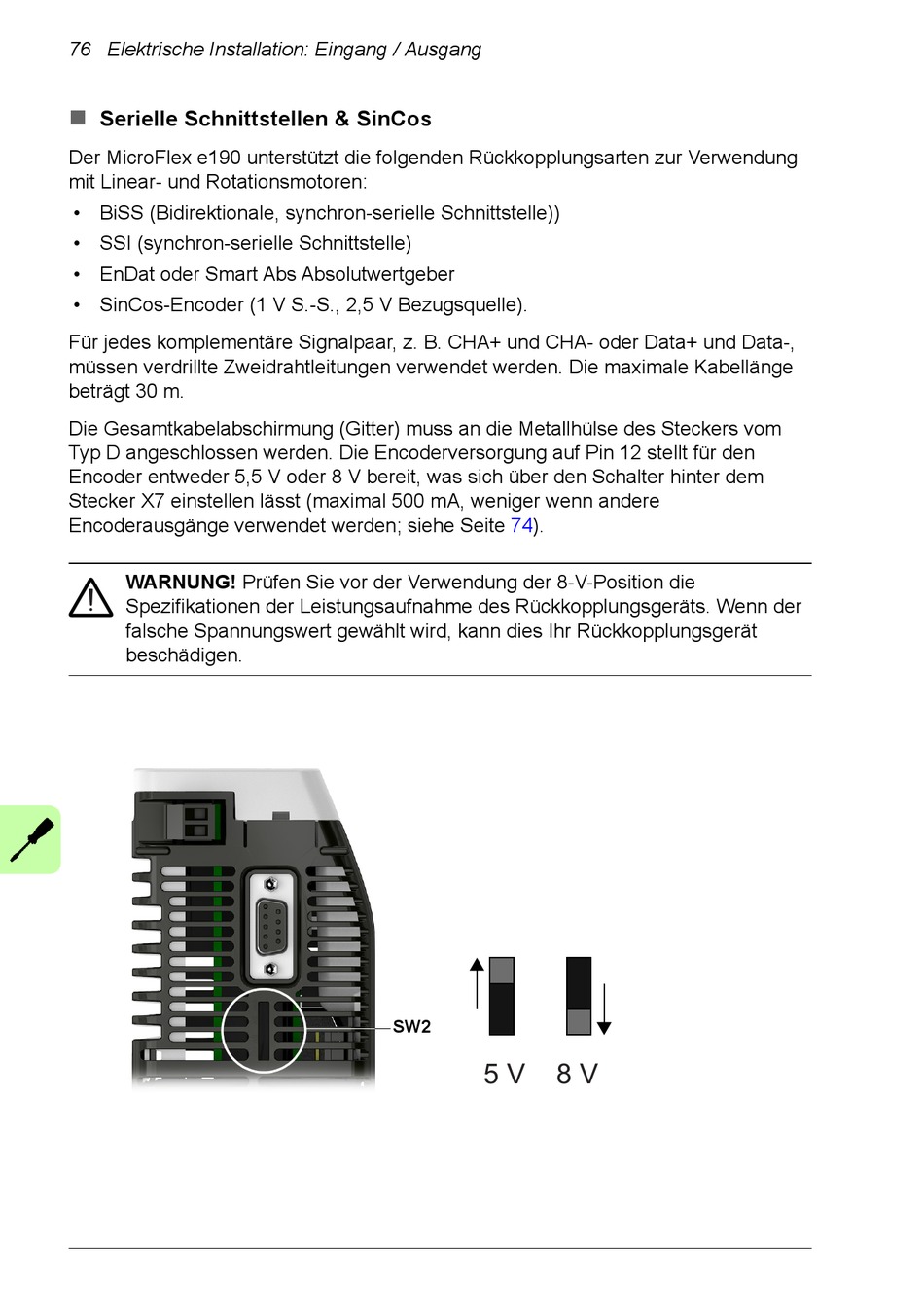

76 Elektrische Installation: Eingang / Ausgang

Serielle Schnittstellen & SinCos
Der MicroFlex e190 unterstützt die folgenden Rückkopplungsarten zur Verwendung
mit Linear- und Rotationsmotoren:
• BiSS (Bidirektionale, synchron-serielle Schnittstelle))
• SSI (synchron-serielle Schnittstelle)
• EnDat oder Smart Abs Absolutwertgeber
• SinCos-Encoder (1 V S.-S., 2,5 V Bezugsquelle).
Für jedes komplementäre Signalpaar, z. B. CHA+ und CHA- oder Data+ und Data-,
müssen verdrillte Zweidrahtleitungen verwendet werden. Die maximale Kabellänge
beträgt 30 m.
Die Gesamtkabelabschirmung (Gitter) muss an die Metallhülse des Steckers vom
Typ D angeschlossen werden. Die Encoderversorgung auf Pin 12 stellt für den
Encoder entweder 5,5 V oder 8 V bereit, was sich über den Schalter hinter dem
Stecker X7 einstellen lässt (maximal 500 mA, weniger wenn andere
Encoderausgänge verwendet werden; siehe Seite 74).
WARNUNG! Prüfen Sie vor der Verwendung der 8-V-Position die
Spezifikationen der Leistungsaufnahme des Rückkopplungsgeräts. Wenn der
falsche Spannungswert gewählt wird, kann dies Ihr Rückkopplungsgerät
beschädigen.
SW2
5 V 8 V
