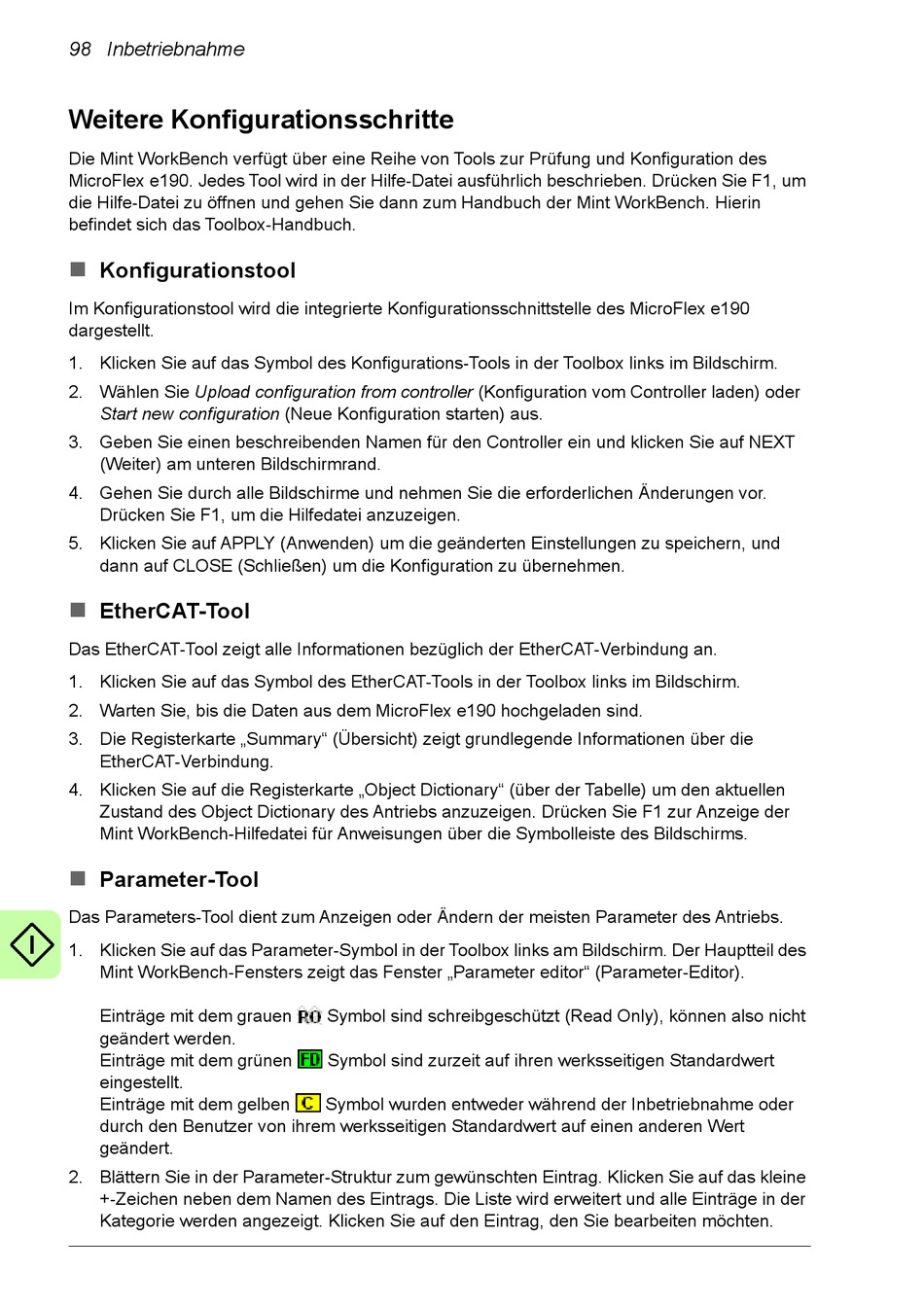

98 Inbetriebnahme
Weitere Konfigurationsschritte
Die Mint WorkBench verfügt über eine Reihe von Tools zur Prüfung und Konfiguration des
MicroFlex e190. Jedes Tool wird in der Hilfe-Datei ausführlich beschrieben. Drücken Sie F1, um
die Hilfe-Datei zu öffnen und gehen Sie dann zum Handbuch der Mint WorkBench. Hierin
befindet sich das Toolbox-Handbuch.

Konfigurationstool
Im Konfigurationstool wird die integrierte Konfigurationsschnittstelle des MicroFlex e190
dargestellt.
1. Klicken Sie auf das Symbol des Konfigurations-Tools in der Toolbox links im Bildschirm.
2. Wählen Sie Upload configuration from controller (Konfiguration vom Controller laden) oder
Start new configuration (Neue Konfiguration starten) aus.
3. Geben Sie einen beschreibenden Namen für den Controller ein und klicken Sie auf NEXT
(Weiter) am unteren Bildschirmrand.
4. Gehen Sie durch alle Bildschirme und nehmen Sie die erforderlichen Änderungen vor.
Drücken Sie F1, um die Hilfedatei anzuzeigen.
5. Klicken Sie auf APPLY (Anwenden) um die geänderten Einstellungen zu speichern, und
dann auf CLOSE (Schließen) um die Konfiguration zu übernehmen.

EtherCAT-Tool
Das EtherCAT-Tool zeigt alle Informationen bezüglich der EtherCAT-Verbindung an.
1. Klicken Sie auf das Symbol des EtherCAT-Tools in der Toolbox links im Bildschirm.
2. Warten Sie, bis die Daten aus dem MicroFlex e190 hochgeladen sind.
3. Die Registerkarte „Summary" (Übersicht) zeigt grundlegende Informationen über die
EtherCAT-Verbindung.
4. Klicken Sie auf die Registerkarte „Object Dictionary" (über der Tabelle) um den aktuellen
Zustand des Object Dictionary des Antriebs anzuzeigen. Drücken Sie F1 zur Anzeige der
Mint WorkBench-Hilfedatei für Anweisungen über die Symbolleiste des Bildschirms.

Parameter-Tool
Das Parameters-Tool dient zum Anzeigen oder Ändern der meisten Parameter des Antriebs.
1. Klicken Sie auf das Parameter-Symbol in der Toolbox links am Bildschirm. Der Hauptteil des
Mint WorkBench-Fensters zeigt das Fenster „Parameter editor" (Parameter-Editor).
Einträge mit dem grauen
geändert werden.
Einträge mit dem grünen
eingestellt.
Einträge mit dem gelben
durch den Benutzer von ihrem werksseitigen Standardwert auf einen anderen Wert
geändert.
2. Blättern Sie in der Parameter-Struktur zum gewünschten Eintrag. Klicken Sie auf das kleine
+-Zeichen neben dem Namen des Eintrags. Die Liste wird erweitert und alle Einträge in der
Kategorie werden angezeigt. Klicken Sie auf den Eintrag, den Sie bearbeiten möchten.
Symbol sind schreibgeschützt (Read Only), können also nicht
Symbol sind zurzeit auf ihren werksseitigen Standardwert
Symbol wurden entweder während der Inbetriebnahme oder
