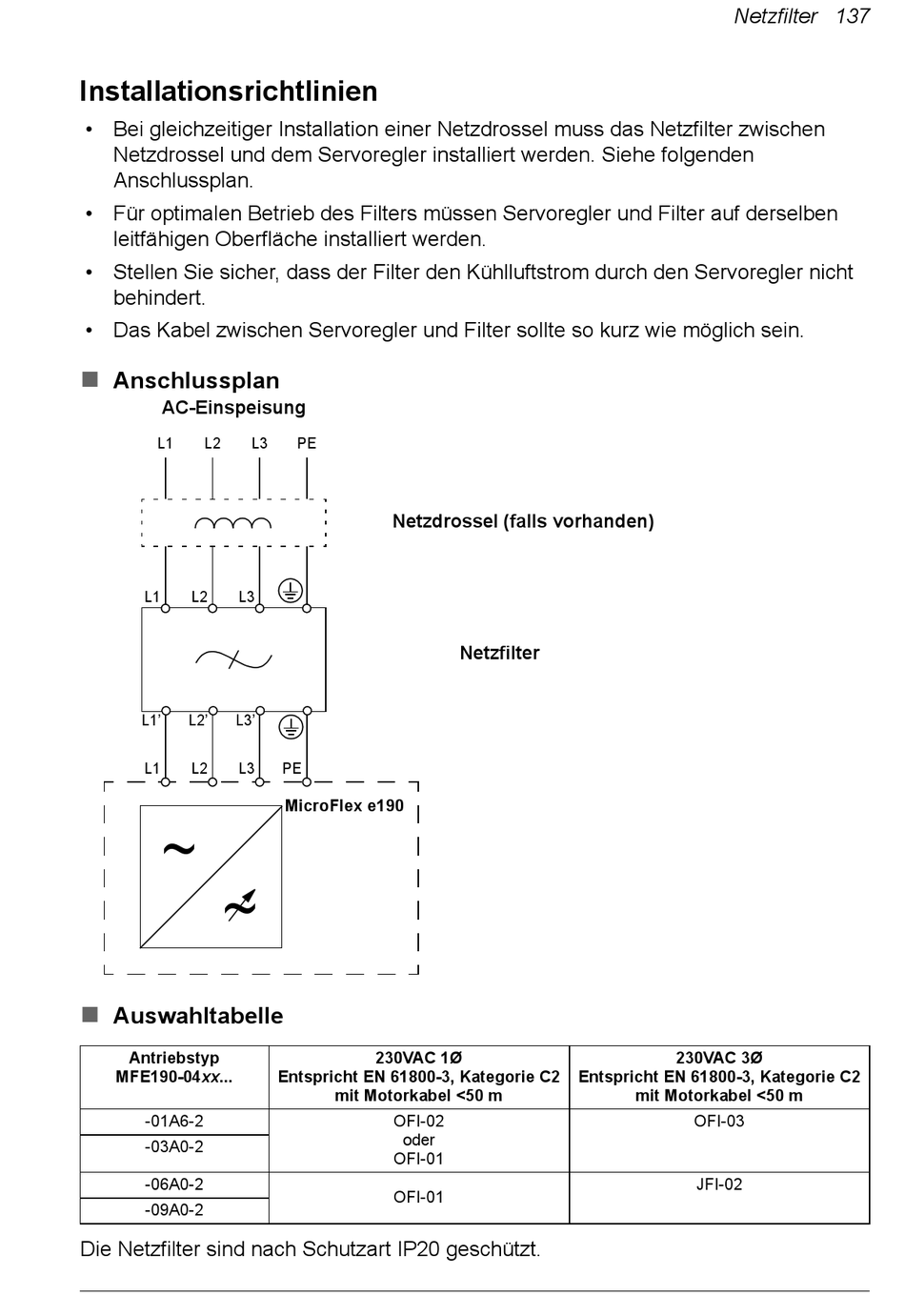

ABB MicroFlex e190 Benutzerhandbuch Seite 137

Installationsrichtlinien
• Bei gleichzeitiger Installation einer Netzdrossel muss das Netzfilter zwischen
Netzdrossel und dem Servoregler installiert werden. Siehe folgenden
Anschlussplan.
• Für optimalen Betrieb des Filters müssen Servoregler und Filter auf derselben
leitfähigen Oberfläche installiert werden.
• Stellen Sie sicher, dass der Filter den Kühlluftstrom durch den Servoregler nicht
behindert.
• Das Kabel zwischen Servoregler und Filter sollte so kurz wie möglich sein.

Anschlussplan
AC-Einspeisung
L1 L2
L1 L2 L3
L1' L2' L3'
L1 L2 L3
~
~

Auswahltabelle
Antriebstyp
MFE190-04xx...
-01A6-2
-03A0-2
-06A0-2
-09A0-2
Die Netzfilter sind nach Schutzart IP20 geschützt.
L3 PE
Netzdrossel (falls vorhanden)
PE
MicroFlex e190
230VAC 1Ø
Entspricht EN 61800-3, Kategorie C2
mit Motorkabel <50 m
OFI-02
oder
OFI-01
OFI-01
Netzfilter
Entspricht EN 61800-3, Kategorie C2
Netzfilter 137
230VAC 3Ø
mit Motorkabel <50 m
OFI-03
JFI-02
