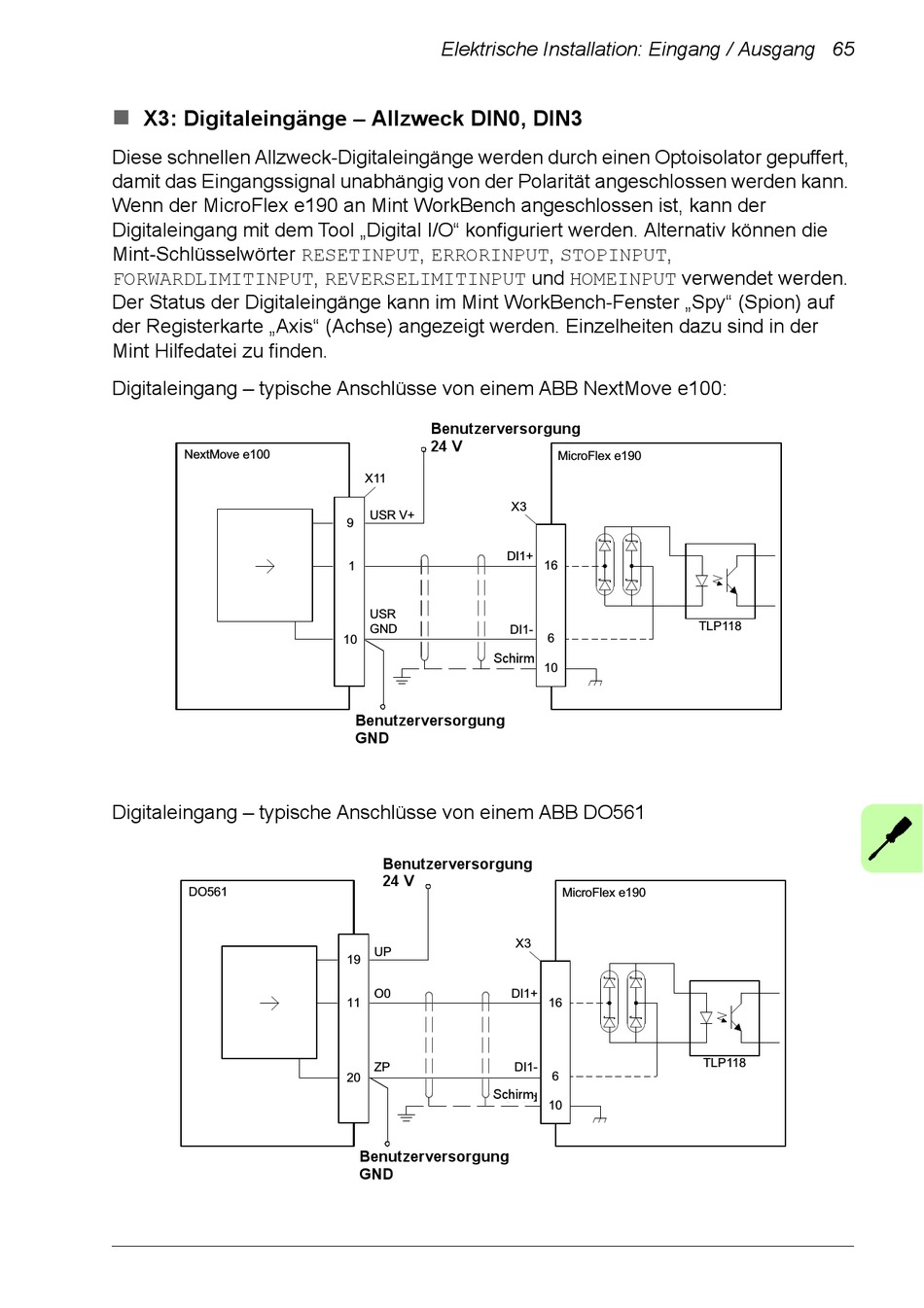

X3: Digitaleingänge – Allzweck DIN0, DIN3
Diese schnellen Allzweck-Digitaleingänge werden durch einen Optoisolator gepuffert,
damit das Eingangssignal unabhängig von der Polarität angeschlossen werden kann.
Wenn der MicroFlex e190 an Mint WorkBench angeschlossen ist, kann der
Digitaleingang mit dem Tool „Digital I/O" konfiguriert werden. Alternativ können die
Mint-Schlüsselwörter RESETINPUT, ERRORINPUT, STOPINPUT,
FORWARDLIMITINPUT, REVERSELIMITINPUT und HOMEINPUT verwendet werden.
Der Status der Digitaleingänge kann im Mint WorkBench-Fenster „Spy" (Spion) auf
der Registerkarte „Axis" (Achse) angezeigt werden. Einzelheiten dazu sind in der
Mint Hilfedatei zu finden.
Digitaleingang – typische Anschlüsse von einem ABB NextMove e100:
NextMove e100
Digitaleingang – typische Anschlüsse von einem ABB DO561
DO561
Elektrische Installation: Eingang / Ausgang 65
Benutzerversorgung
24 V
X11
X3
USR V+
9
DI1+
1
USR
GND
DI1-
10
Schirm
Shield
Benutzerversorgung
GND
Benutzerversorgung
24 V
X3
UP
19
O0 DI1+
11
ZP DI1-
20
Schirm
Shield
Benutzerversorgung
GND
MicroFlex e190
16
TLP118
6
10
MicroFlex e190
16
TLP118
6
10
