Die Temperatur der angesaugten frischen Kühlluft der Einheit darf nicht höher als die
maximal zulässige Umgebungstemperatur sein (siehe
Kapitel Technische Daten). Darauf muss insbesondere dann geachtet werden, wenn
Wärme erzeugende Komponenten (wie andere Frequenzumrichter oder
Bremswiderstände) in unmittelbarer Nähe installiert werden.

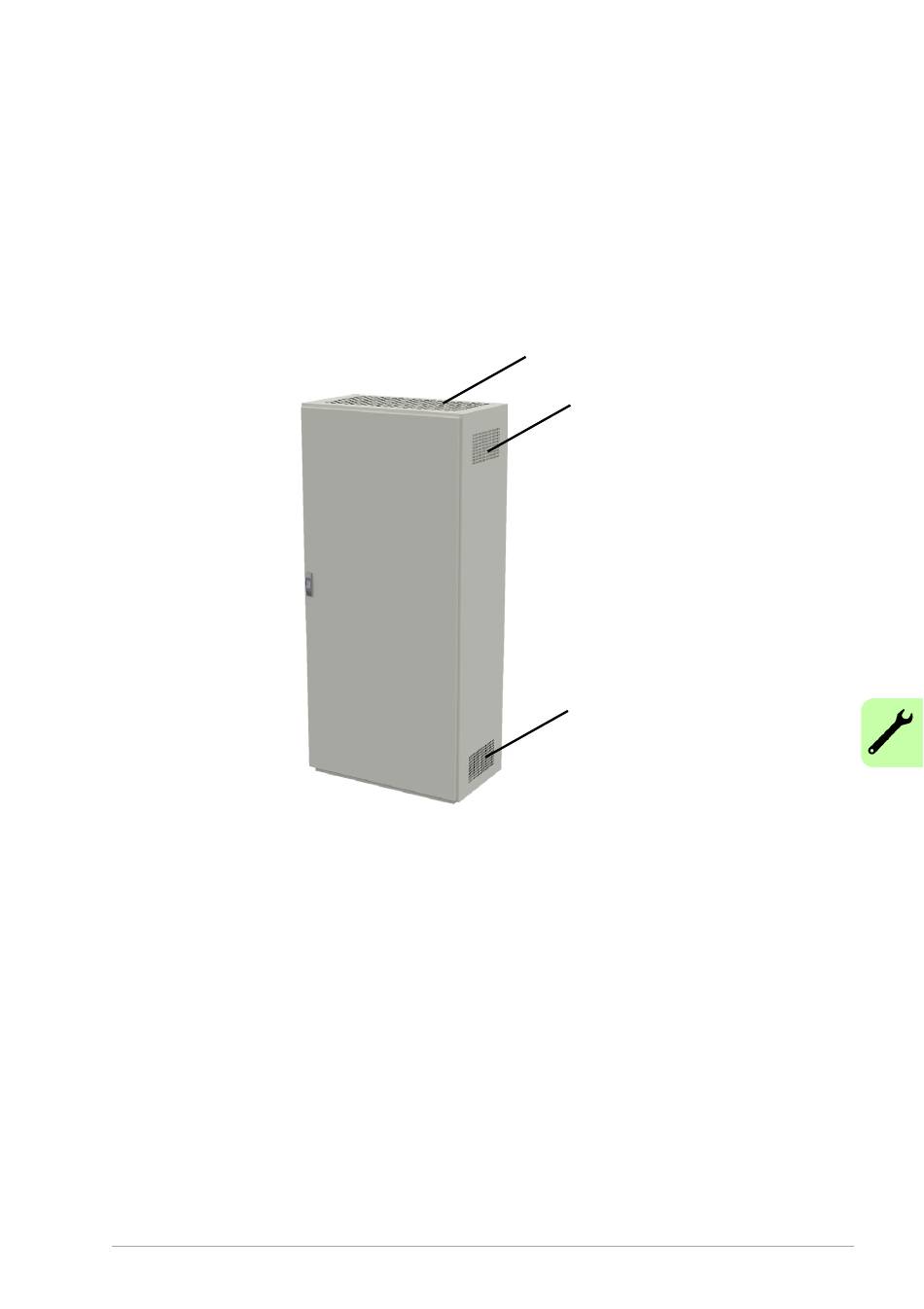

Die Abbildung zeigt zwei typische Kühllösungen. Der Lufteinlass ist im unteren
Schrankbereich und der Luftauslass ist oben.
Der Kühlluftstrom durch den Frequenzumrichter muss die in Kapitel
Daten angegebenen Anforderungen erfüllen:
• Kühlluftstrom Die im Kapitel
Dauernennlast. Bei zyklischer oder geringerer Last als der Nennlast ist eine
niedrigere Kühlluftleistung erforderlich.
• Zulässige Umgebungstemperatur.
Stellen Sie sicher, dass die Lufteinlass- und Luftauslass-Querschnitte eine
ausreichende Größe haben. Beachten Sie, dass zusätzlich zur Verlustleistung des
Frequenzumrichters die in Kabeln und anderen zusätzlichen Geräten entstehende
Wärme ebenfalls abgeleitet werden muss.
Die internen Lüfter der Frequenzumrichter reichen normalerweise aus, um die
Temperaturen der Komponenten in IP22 Schränken niedrig genug zu halten.
Luftauslass
Technische Daten angegebenen Werte gelten für
Mechanische Installation 37
Umgebungsbedingungen
Luftauslass
Lufteinlass
Technische
in
