Verlegung der Kabel
Das Motorkabel ist getrennt von anderen Kabeln zu verlegen. Die Motorkabel von mehreren
Servorelger können parallel nebeneinander verlaufen. Es wird empfohlen, dass Motor-, Netz-
und Steuerkabel auf separaten Kabelpritschen verlegt werden. Über lange Strecken parallel
laufende Kabel sind zu vermeiden, damit elektromagnetische Störungen, die durch schnelle
Änderungen der Ausgangsspannung des Frequenzumrichters verursacht werden, gering
gehalten werden können.
Müssen Steuerkabel über Leistungskabel geführt werden, dann hat dies in einem Winkel zu
erfolgen, der so nahe wie möglich bei 90° liegt. Führen Sie keine zusätzlichen Kabel durch den
Frequenzumrichter.
Die Kabelpritschen müssen eine gute elektrische Verbindung untereinander und zu Erde haben.
Es können Aluminium-Trägersysteme benutzt werden, um einen guten Potenzialausgleich
sicherzustellen.

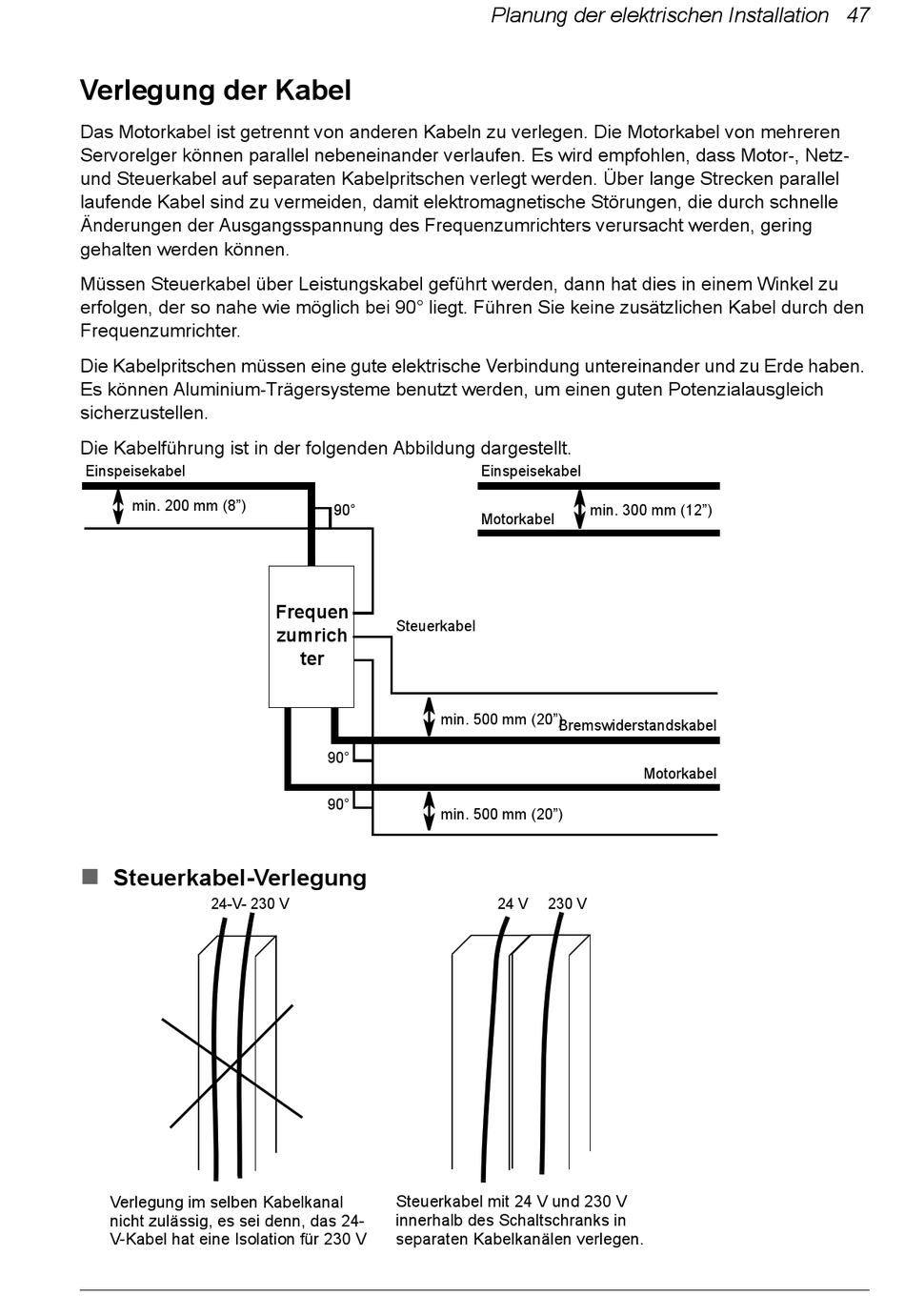

Die Kabelführung ist in der folgenden Abbildung dargestellt.
Einspeisekabel
min. 200 mm (8")

Steuerkabel-Verlegung
24-V- 230 V
Verlegung im selben Kabelkanal
nicht zulässig, es sei denn, das 24-
V-Kabel hat eine Isolation für 230 V
90°
Frequen
Steuerkabel
zumrich
ter
min. 500 mm (20")
90°
90°
min. 500 mm (20")
Steuerkabel mit 24 V und 230 V
innerhalb des Schaltschranks in
separaten Kabelkanälen verlegen.
Planung der elektrischen Installation 47
Einspeisekabel
min. 300 mm (12")
Motorkabel
Bremswiderstandskabel
Motorkabel
24 V 230 V
