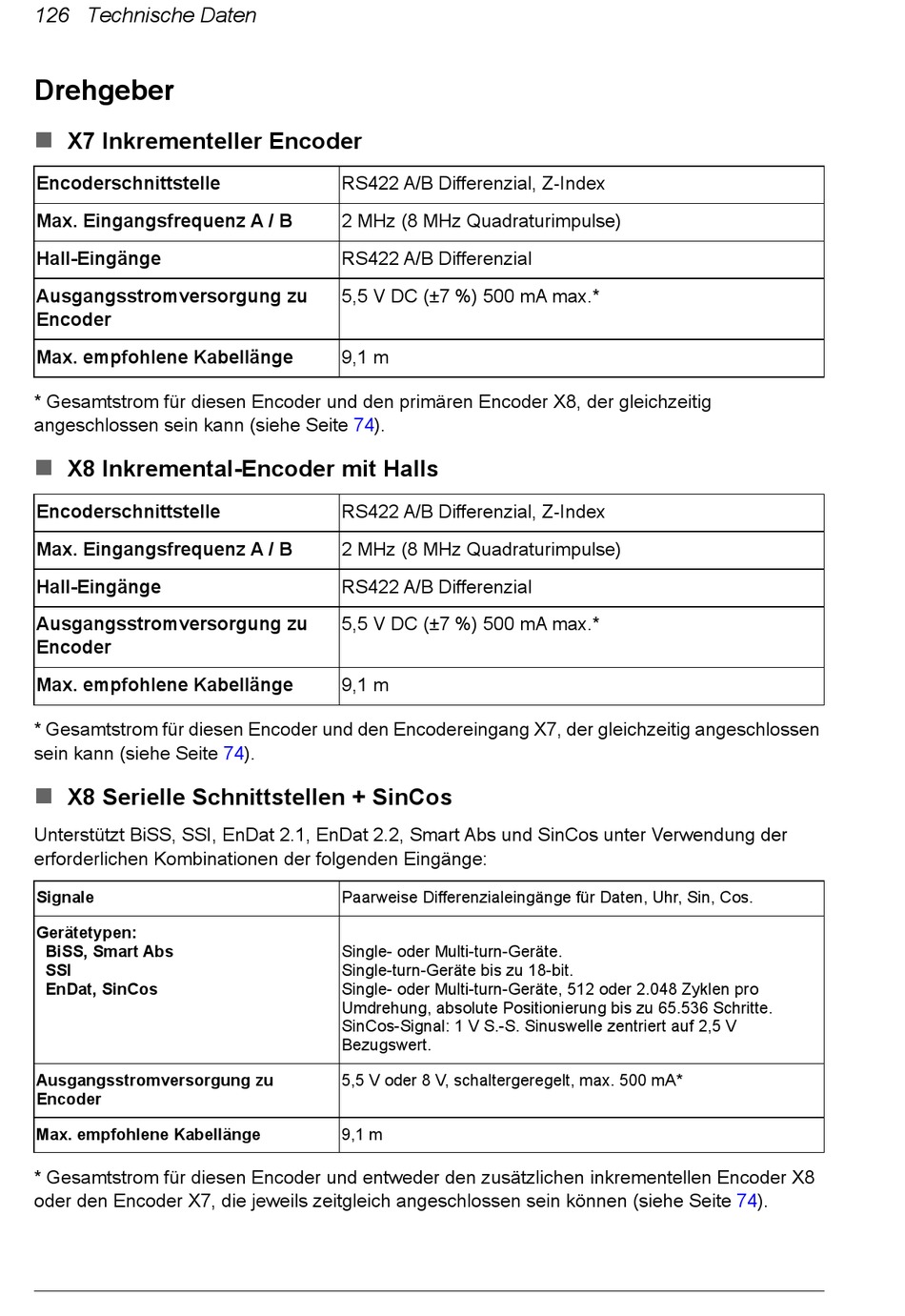

126 Technische Daten
Drehgeber

X7 Inkrementeller Encoder
Encoderschnittstelle
Max. Eingangsfrequenz A / B
Hall-Eingänge
Ausgangsstromversorgung zu
Encoder
Max. empfohlene Kabellänge
* Gesamtstrom für diesen Encoder und den primären Encoder X8, der gleichzeitig
angeschlossen sein kann (siehe Seite 74).

X8 Inkremental-Encoder mit Halls
Encoderschnittstelle
Max. Eingangsfrequenz A / B
Hall-Eingänge
Ausgangsstromversorgung zu
Encoder
Max. empfohlene Kabellänge
* Gesamtstrom für diesen Encoder und den Encodereingang X7, der gleichzeitig angeschlossen
sein kann (siehe Seite 74).

X8 Serielle Schnittstellen + SinCos
Unterstützt BiSS, SSI, EnDat 2.1, EnDat 2.2, Smart Abs und SinCos unter Verwendung der
erforderlichen Kombinationen der folgenden Eingänge:
Signale
Gerätetypen:
BiSS, Smart Abs
SSI
EnDat, SinCos
Ausgangsstromversorgung zu
Encoder
Max. empfohlene Kabellänge
* Gesamtstrom für diesen Encoder und entweder den zusätzlichen inkrementellen Encoder X8
oder den Encoder X7, die jeweils zeitgleich angeschlossen sein können (siehe Seite 74).
RS422 A/B Differenzial, Z-Index
2 MHz (8 MHz Quadraturimpulse)
RS422 A/B Differenzial
5,5 V DC (±7 %) 500 mA max.*
9,1 m
RS422 A/B Differenzial, Z-Index
2 MHz (8 MHz Quadraturimpulse)
RS422 A/B Differenzial
5,5 V DC (±7 %) 500 mA max.*
9,1 m
Paarweise Differenzialeingänge für Daten, Uhr, Sin, Cos.
Single- oder Multi-turn-Geräte.
Single-turn-Geräte bis zu 18-bit.
Single- oder Multi-turn-Geräte, 512 oder 2.048 Zyklen pro
Umdrehung, absolute Positionierung bis zu 65.536 Schritte.
SinCos-Signal: 1 V S.-S. Sinuswelle zentriert auf 2,5 V
Bezugswert.
5,5 V oder 8 V, schaltergeregelt, max. 500 mA*
9,1 m
