Wesentliche Abmessungen

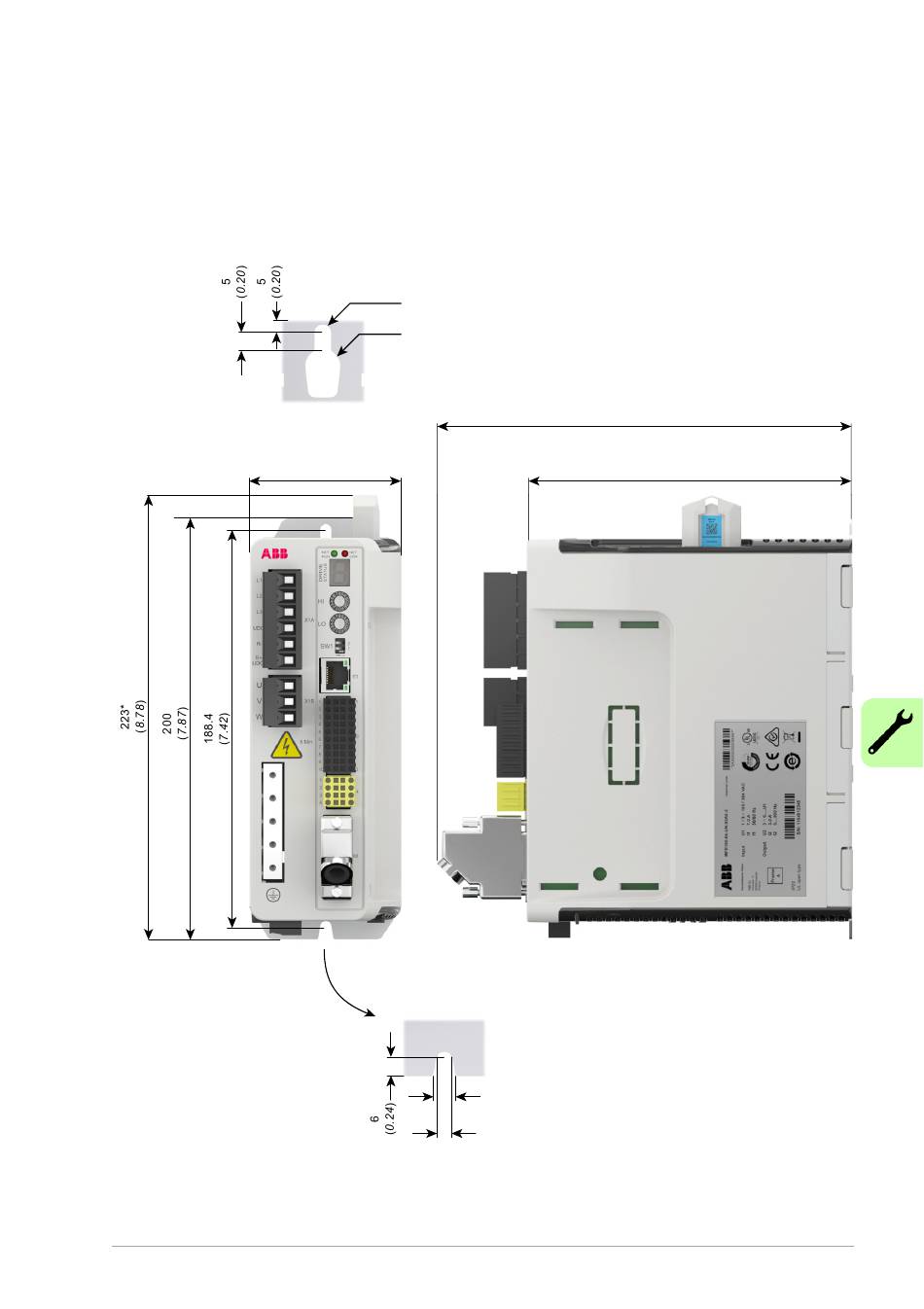

Die MicroFlex e190-Frequenzumrichter können direkt nebeneinander installiert
werden. In der folgenden Abbildung sind die wesentlichen Abmessungen der
Frequenzumrichter sowie die erforderlichen Abstände dargestellt.
Ø 5
(0.20)
Ø 12
(0.47)
72
(2.83)
(0.28)
Mechanische Installation 35
200*
(7.87)
* Ungefähre Abmessungen. Denken Sie dar-
an, zusätzlichen Platz für Rückkopplungs-
und andere Steuerungsleitungen zu lassen.
Gewichtsangaben:
1,6 A: 1,65 kg (3,64 lb)
3 A: 1,70 kg (3,75 lb)
7
6 A: 1,75 kg (3,86 lb)
9 A: 1,75 kg (3,86 lb)
5
(0.2)
155
(6.10)
