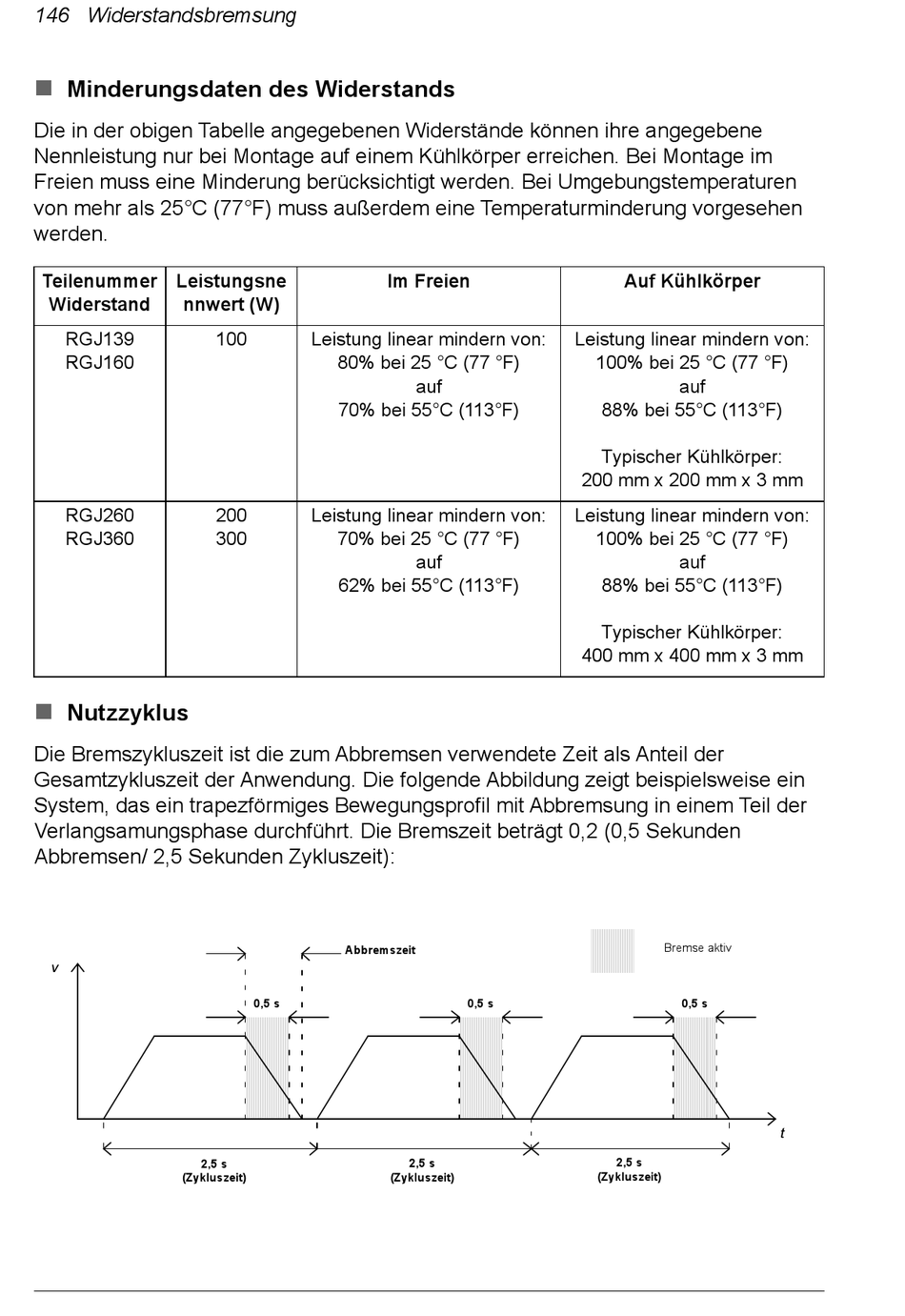

ABB MicroFlex e190 Benutzerhandbuch Seite 146

146 Widerstandsbremsung

Minderungsdaten des Widerstands
Die in der obigen Tabelle angegebenen Widerstände können ihre angegebene
Nennleistung nur bei Montage auf einem Kühlkörper erreichen. Bei Montage im
Freien muss eine Minderung berücksichtigt werden. Bei Umgebungstemperaturen
von mehr als 25°C (77°F) muss außerdem eine Temperaturminderung vorgesehen
werden.
Teilenummer Leistungsne
Widerstand nnwert (W)
RGJ139
RGJ160
RGJ260
RGJ360

Nutzzyklus
Die Bremszykluszeit ist die zum Abbremsen verwendete Zeit als Anteil der
Gesamtzykluszeit der Anwendung. Die folgende Abbildung zeigt beispielsweise ein
System, das ein trapezförmiges Bewegungsprofil mit Abbremsung in einem Teil der
Verlangsamungsphase durchführt. Die Bremszeit beträgt 0,2 (0,5 Sekunden
Abbremsen/ 2,5 Sekunden Zykluszeit):
v
2,5 s
(Zykluszeit)
100 Leistung linear mindern von:
80% bei 25 °C (77 °F)
70% bei 55°C (113°F)
200 Leistung linear mindern von:
300 70% bei 25 °C (77 °F)
62% bei 55°C (113°F)
Abbremszeit
0,5 s
Im Freien
auf
auf
0,5 s
2,5 s
(Zykluszeit)
Auf Kühlkörper
Leistung linear mindern von:
100% bei 25 °C (77 °F)
auf
88% bei 55°C (113°F)
Typischer Kühlkörper:
200 mm x 200 mm x 3 mm
Leistung linear mindern von:
100% bei 25 °C (77 °F)
auf
88% bei 55°C (113°F)
Typischer Kühlkörper:
400 mm x 400 mm x 3 mm
Bremse aktiv
0,5 s
2,5 s
(Zykluszeit)
t
