Leistungsminderung
Der oben angegebene Dauer-Ausgangsstrom muss gemindert werden, wenn eine
der folgenden Bedingungen zutrifft: Der endgültige Leistungsminderungsfaktor ergibt
sich aus der Multiplikation aller anzuwendenden Minderungsfaktoren.
Leistungsminderung in Abhängigkeit der Umgebungstemperatur: 1,6 A-
Ausführungen
Wenn die 1,6-A-Ausführung bei Umgebungstemperaturen zwischen 45 °C (113 °F)
und maximal 50 °C (122 °F) betrieben wird, muss die Leistung gemindert werden:

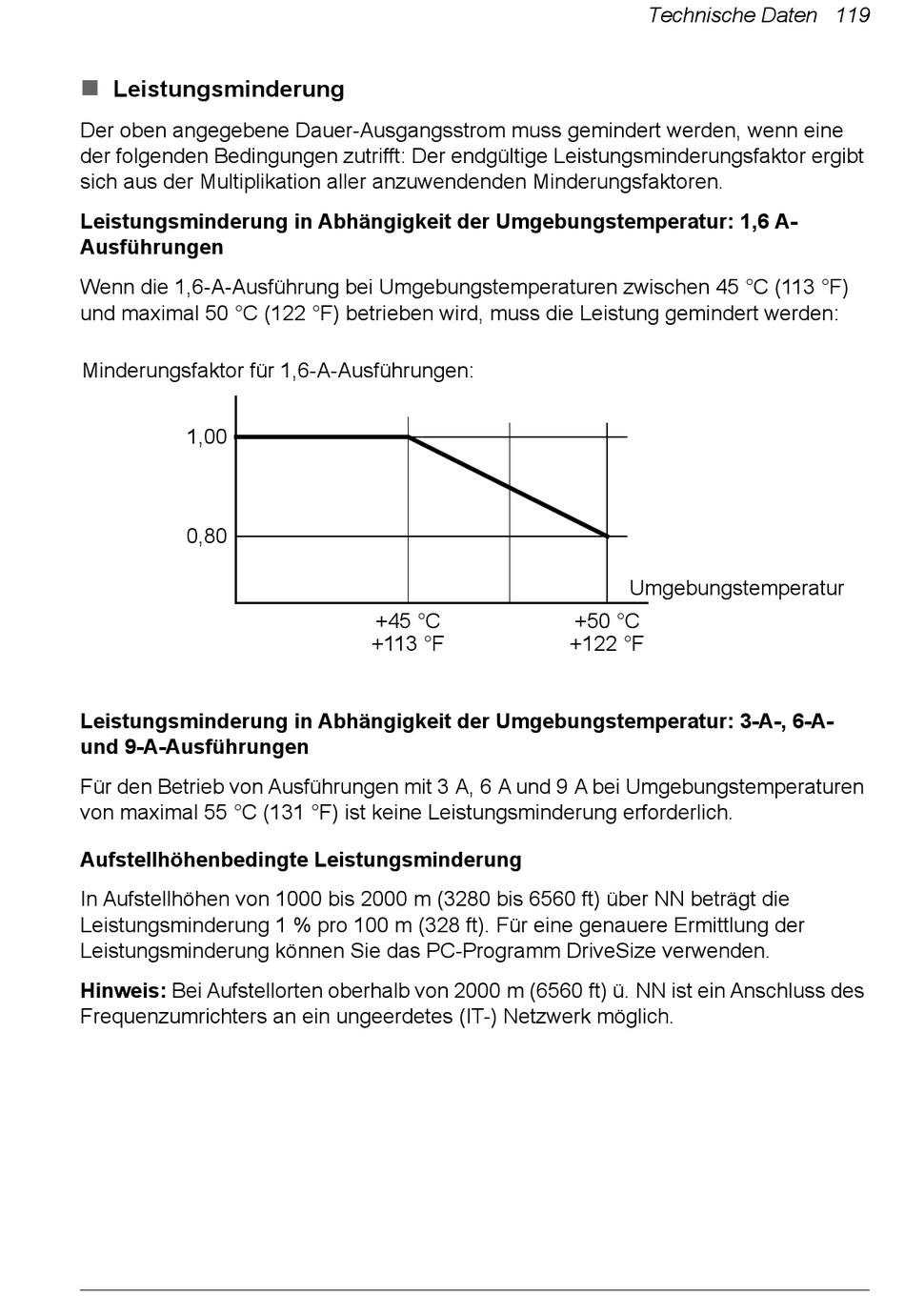

Minderungsfaktor für 1,6-A-Ausführungen:
1,00
0,80
Leistungsminderung in Abhängigkeit der Umgebungstemperatur: 3-A-, 6-A-
und 9-A-Ausführungen
Für den Betrieb von Ausführungen mit 3 A, 6 A und 9 A bei Umgebungstemperaturen
von maximal 55 °C (131 °F) ist keine Leistungsminderung erforderlich.
Aufstellhöhenbedingte Leistungsminderung
In Aufstellhöhen von 1000 bis 2000 m (3280 bis 6560 ft) über NN beträgt die
Leistungsminderung 1 % pro 100 m (328 ft). Für eine genauere Ermittlung der
Leistungsminderung können Sie das PC-Programm DriveSize verwenden.
Hinweis: Bei Aufstellorten oberhalb von 2000 m (6560 ft) ü. NN ist ein Anschluss des
Frequenzumrichters an ein ungeerdetes (IT-) Netzwerk möglich.
+45 °C
+113 °F
Technische Daten 119
Umgebungstemperatur
+50 °C
+122 °F
