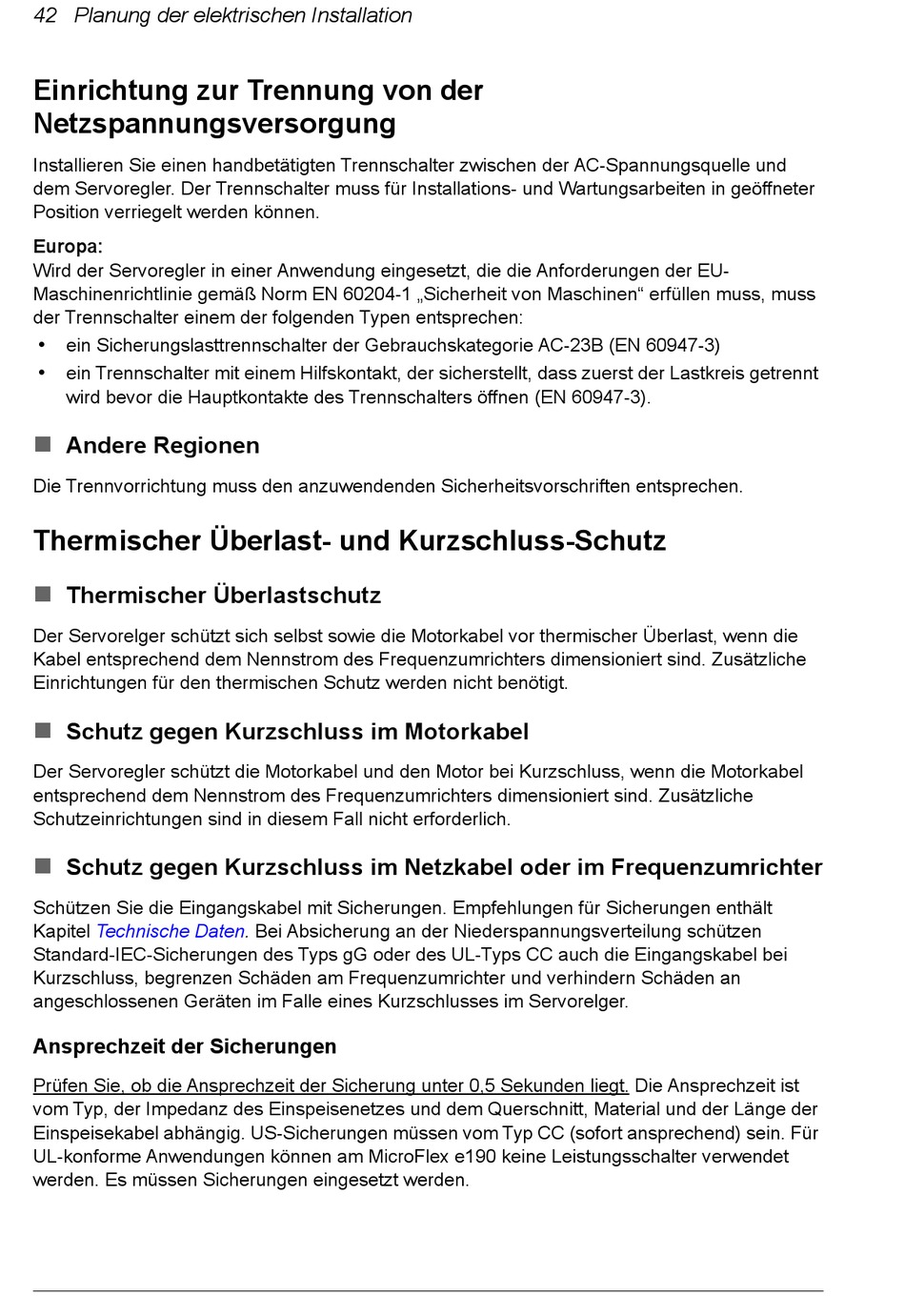

42 Planung der elektrischen Installation
Einrichtung zur Trennung von der
Netzspannungsversorgung
Installieren Sie einen handbetätigten Trennschalter zwischen der AC-Spannungsquelle und
dem Servoregler. Der Trennschalter muss für Installations- und Wartungsarbeiten in geöffneter
Position verriegelt werden können.
Europa:
Wird der Servoregler in einer Anwendung eingesetzt, die die Anforderungen der EU-
Maschinenrichtlinie gemäß Norm EN 60204-1 „Sicherheit von Maschinen" erfüllen muss, muss
der Trennschalter einem der folgenden Typen entsprechen:
•
ein Sicherungslasttrennschalter der Gebrauchskategorie AC-23B (EN 60947-3)
•
ein Trennschalter mit einem Hilfskontakt, der sicherstellt, dass zuerst der Lastkreis getrennt
wird bevor die Hauptkontakte des Trennschalters öffnen (EN 60947-3).

Andere Regionen
Die Trennvorrichtung muss den anzuwendenden Sicherheitsvorschriften entsprechen.
Thermischer Überlast- und Kurzschluss-Schutz

Thermischer Überlastschutz
Der Servorelger schützt sich selbst sowie die Motorkabel vor thermischer Überlast, wenn die
Kabel entsprechend dem Nennstrom des Frequenzumrichters dimensioniert sind. Zusätzliche
Einrichtungen für den thermischen Schutz werden nicht benötigt.

Schutz gegen Kurzschluss im Motorkabel
Der Servoregler schützt die Motorkabel und den Motor bei Kurzschluss, wenn die Motorkabel
entsprechend dem Nennstrom des Frequenzumrichters dimensioniert sind. Zusätzliche
Schutzeinrichtungen sind in diesem Fall nicht erforderlich.

Schutz gegen Kurzschluss im Netzkabel oder im Frequenzumrichter
Schützen Sie die Eingangskabel mit Sicherungen. Empfehlungen für Sicherungen enthält
Kapitel Technische Daten. Bei Absicherung an der Niederspannungsverteilung schützen
Standard-IEC-Sicherungen des Typs gG oder des UL-Typs CC auch die Eingangskabel bei
Kurzschluss, begrenzen Schäden am Frequenzumrichter und verhindern Schäden an
angeschlossenen Geräten im Falle eines Kurzschlusses im Servorelger.
Ansprechzeit der Sicherungen
Prüfen Sie, ob die Ansprechzeit der Sicherung unter 0,5 Sekunden liegt. Die Ansprechzeit ist
vom Typ, der Impedanz des Einspeisenetzes und dem Querschnitt, Material und der Länge der
Einspeisekabel abhängig. US-Sicherungen müssen vom Typ CC (sofort ansprechend) sein. Für
UL-konforme Anwendungen können am MicroFlex e190 keine Leistungsschalter verwendet
werden. Es müssen Sicherungen eingesetzt werden.
