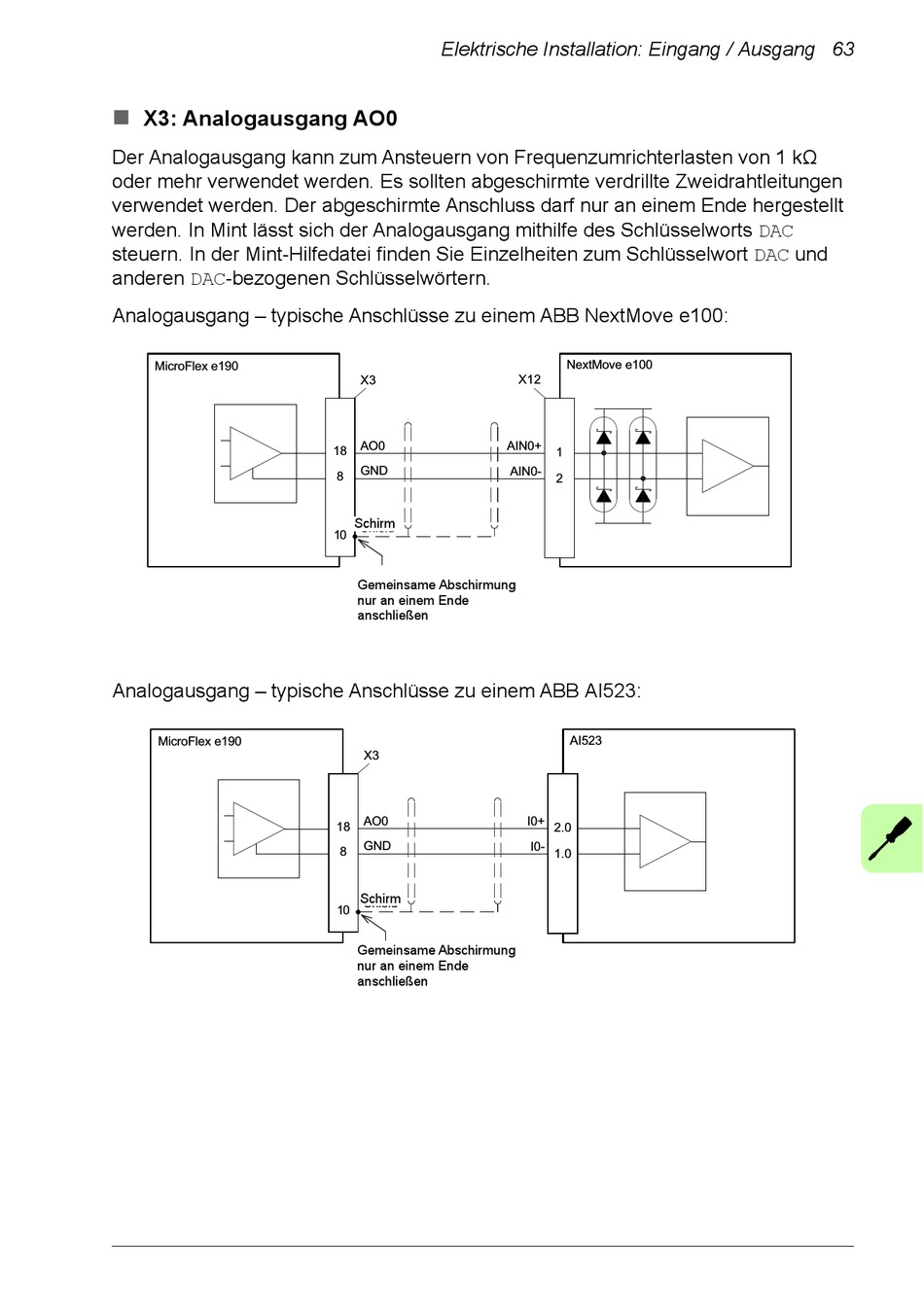

ABB MicroFlex e190 Benutzerhandbuch Seite 63


X3: Analogausgang AO0
Der Analogausgang kann zum Ansteuern von Frequenzumrichterlasten von 1 kΩ
oder mehr verwendet werden. Es sollten abgeschirmte verdrillte Zweidrahtleitungen
verwendet werden. Der abgeschirmte Anschluss darf nur an einem Ende hergestellt
werden. In Mint lässt sich der Analogausgang mithilfe des Schlüsselworts DAC
steuern. In der Mint-Hilfedatei finden Sie Einzelheiten zum Schlüsselwort DAC und
anderen DAC-bezogenen Schlüsselwörtern.
Analogausgang – typische Anschlüsse zu einem ABB NextMove e100:
MicroFlex e190
Analogausgang – typische Anschlüsse zu einem ABB AI523:
MicroFlex e190
Elektrische Installation: Eingang / Ausgang 63
X3
AO0 AIN0+
18
GND
8
Schirm
Shield
10
Gemeinsame Abschirmung
nur an einem Ende
anschließen
X3
AO0
18
GND
8
Schirm
Shield
10
Gemeinsame Abschirmung
nur an einem Ende
anschließen
NextMove e100
X12
1
AIN0-
2
AI523
I0+
2.0
I0-
1.0
