114 Wartung

Austausch des Lüfters

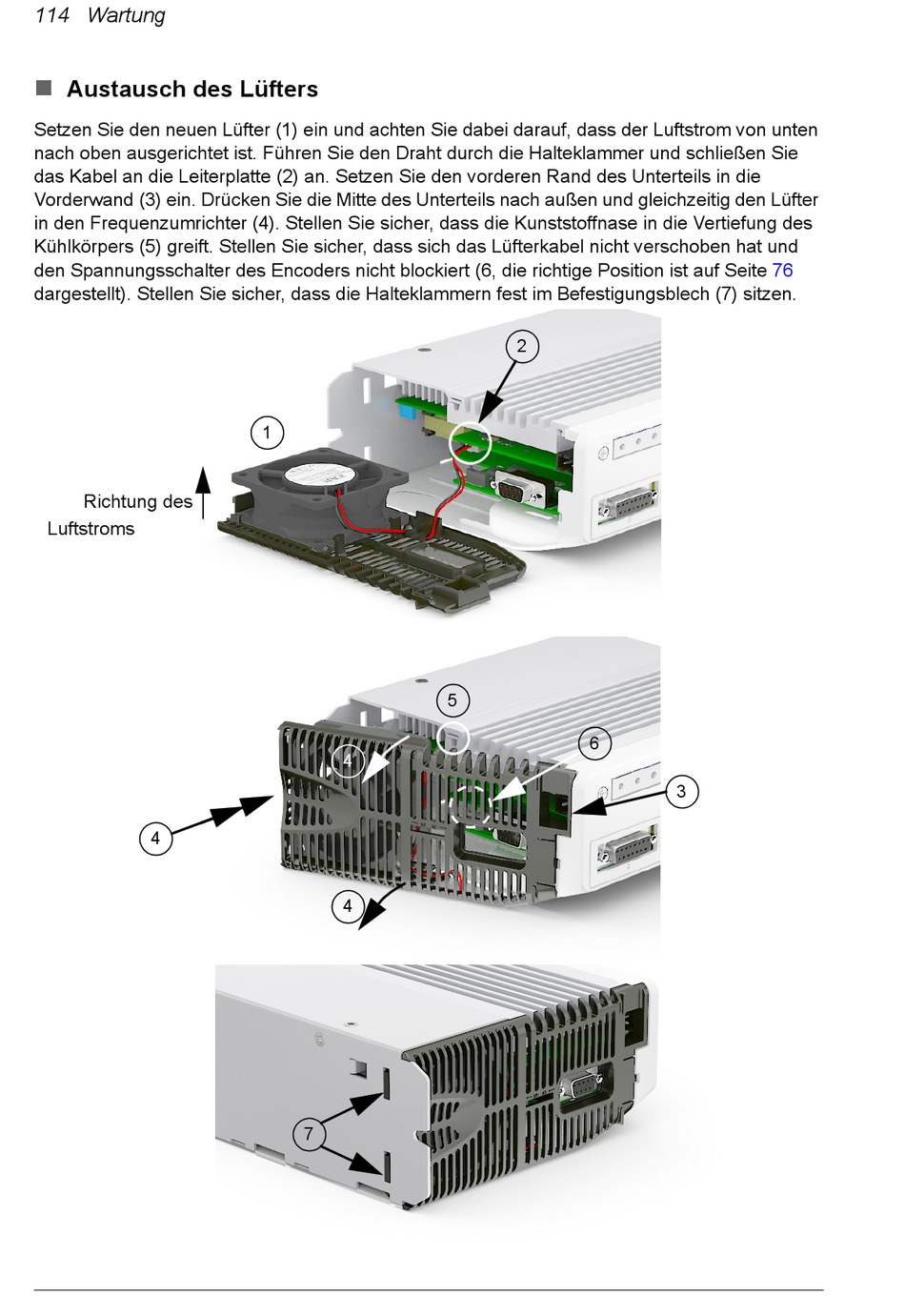

Setzen Sie den neuen Lüfter (1) ein und achten Sie dabei darauf, dass der Luftstrom von unten
nach oben ausgerichtet ist. Führen Sie den Draht durch die Halteklammer und schließen Sie
das Kabel an die Leiterplatte (2) an. Setzen Sie den vorderen Rand des Unterteils in die
Vorderwand (3) ein. Drücken Sie die Mitte des Unterteils nach außen und gleichzeitig den Lüfter
in den Frequenzumrichter (4). Stellen Sie sicher, dass die Kunststoffnase in die Vertiefung des
Kühlkörpers (5) greift. Stellen Sie sicher, dass sich das Lüfterkabel nicht verschoben hat und
den Spannungsschalter des Encoders nicht blockiert (6, die richtige Position ist auf Seite
dargestellt). Stellen Sie sicher, dass die Halteklammern fest im Befestigungsblech (7) sitzen.
