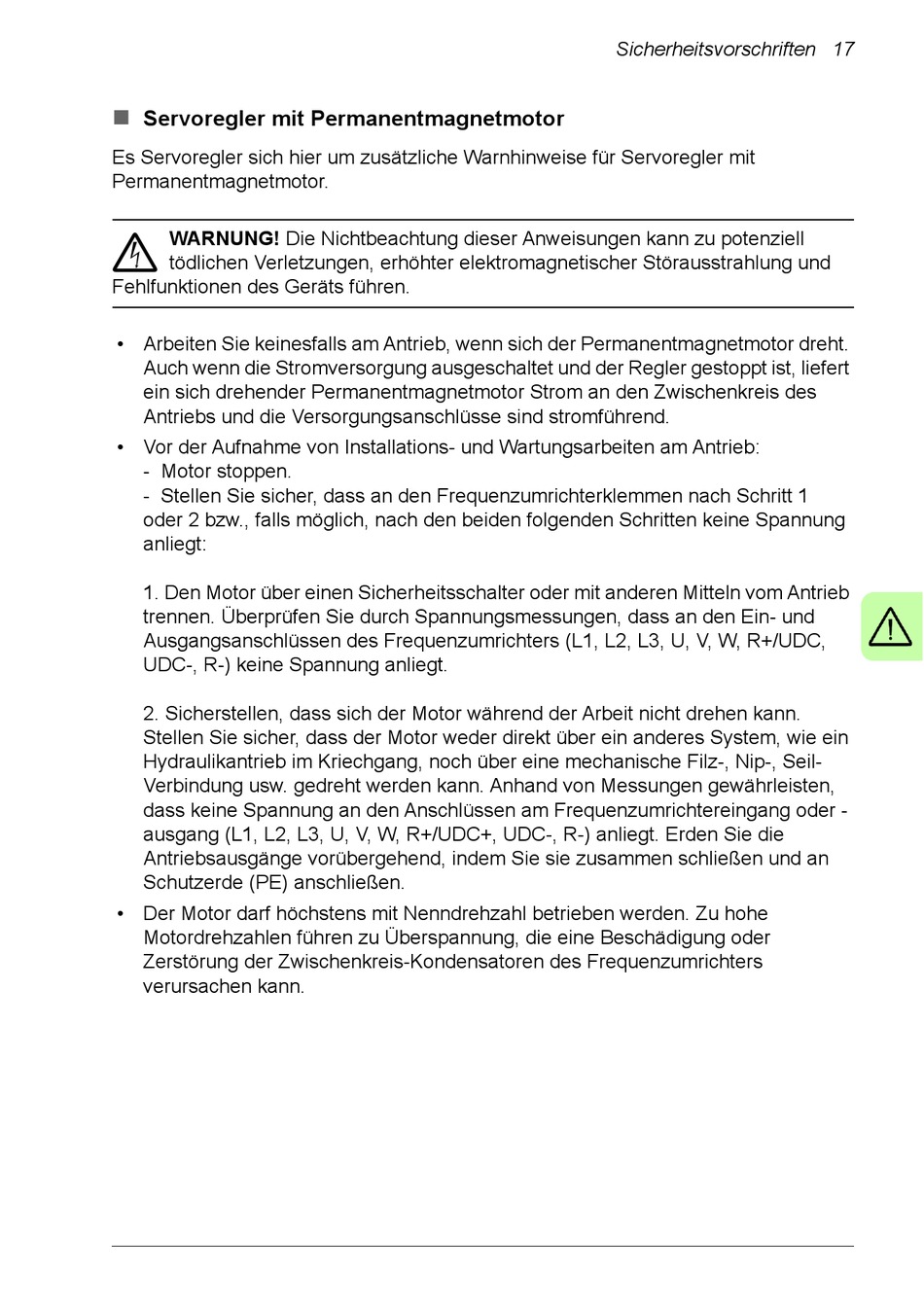

ABB MicroFlex e190 Benutzerhandbuch Seite 17


Servoregler mit Permanentmagnetmotor
Es Servoregler sich hier um zusätzliche Warnhinweise für Servoregler mit
Permanentmagnetmotor.
WARNUNG! Die Nichtbeachtung dieser Anweisungen kann zu potenziell
tödlichen Verletzungen, erhöhter elektromagnetischer Störausstrahlung und
Fehlfunktionen des Geräts führen.
• Arbeiten Sie keinesfalls am Antrieb, wenn sich der Permanentmagnetmotor dreht.
Auch wenn die Stromversorgung ausgeschaltet und der Regler gestoppt ist, liefert
ein sich drehender Permanentmagnetmotor Strom an den Zwischenkreis des
Antriebs und die Versorgungsanschlüsse sind stromführend.
• Vor der Aufnahme von Installations- und Wartungsarbeiten am Antrieb:
- Motor stoppen.
- Stellen Sie sicher, dass an den Frequenzumrichterklemmen nach Schritt 1
oder 2 bzw., falls möglich, nach den beiden folgenden Schritten keine Spannung
anliegt:
1. Den Motor über einen Sicherheitsschalter oder mit anderen Mitteln vom Antrieb
trennen. Überprüfen Sie durch Spannungsmessungen, dass an den Ein- und
Ausgangsanschlüssen des Frequenzumrichters (L1, L2, L3, U, V, W, R+/UDC,
UDC-, R-) keine Spannung anliegt.
2. Sicherstellen, dass sich der Motor während der Arbeit nicht drehen kann.
Stellen Sie sicher, dass der Motor weder direkt über ein anderes System, wie ein
Hydraulikantrieb im Kriechgang, noch über eine mechanische Filz-, Nip-, Seil-
Verbindung usw. gedreht werden kann. Anhand von Messungen gewährleisten,
dass keine Spannung an den Anschlüssen am Frequenzumrichtereingang oder -
ausgang (L1, L2, L3, U, V, W, R+/UDC+, UDC-, R-) anliegt. Erden Sie die
Antriebsausgänge vorübergehend, indem Sie sie zusammen schließen und an
Schutzerde (PE) anschließen.
• Der Motor darf höchstens mit Nenndrehzahl betrieben werden. Zu hohe
Motordrehzahlen führen zu Überspannung, die eine Beschädigung oder
Zerstörung der Zwischenkreis-Kondensatoren des Frequenzumrichters
verursachen kann.
Sicherheitsvorschriften 17
