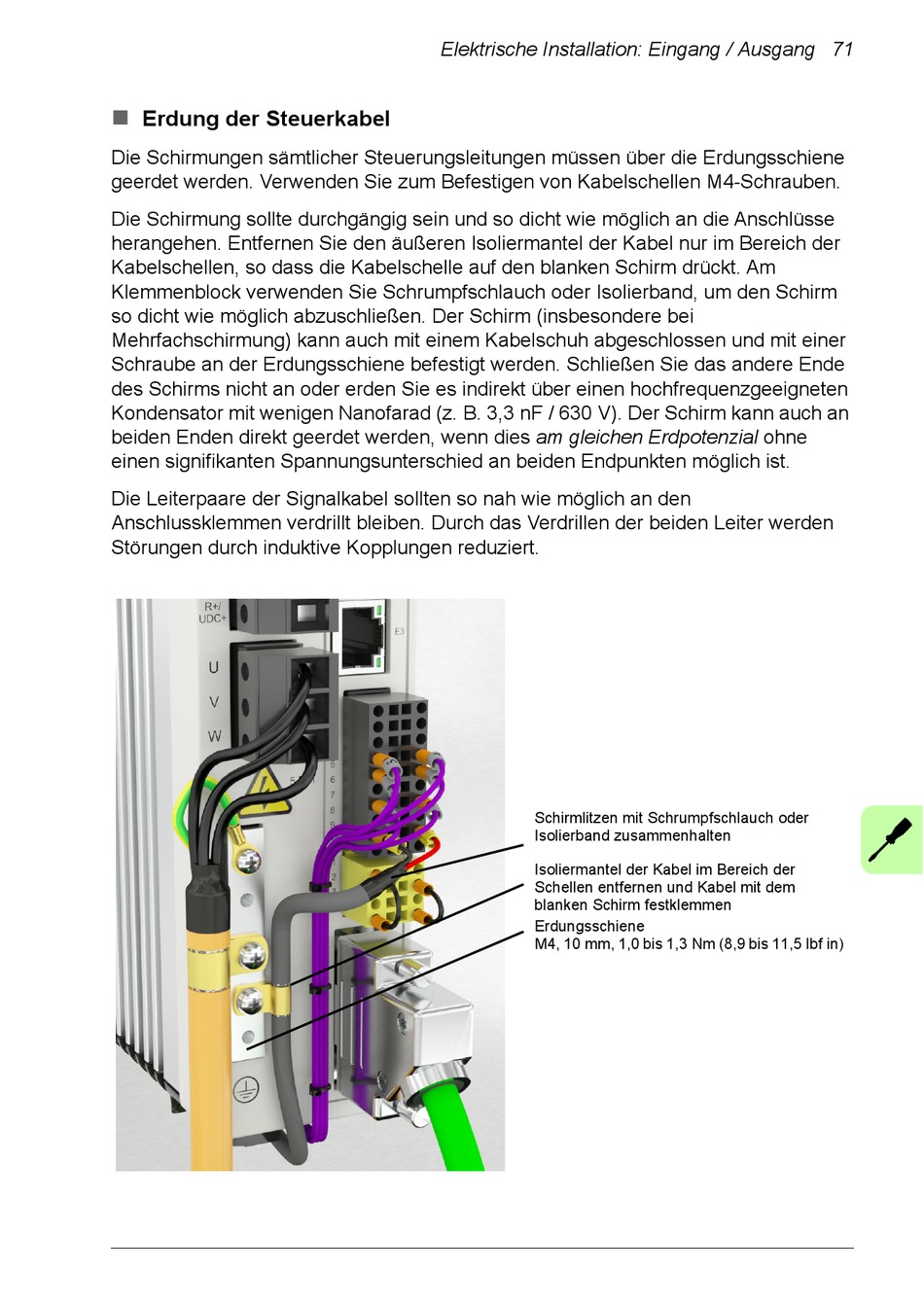

Erdung der Steuerkabel
Die Schirmungen sämtlicher Steuerungsleitungen müssen über die Erdungsschiene
geerdet werden. Verwenden Sie zum Befestigen von Kabelschellen M4-Schrauben.
Die Schirmung sollte durchgängig sein und so dicht wie möglich an die Anschlüsse
herangehen. Entfernen Sie den äußeren Isoliermantel der Kabel nur im Bereich der
Kabelschellen, so dass die Kabelschelle auf den blanken Schirm drückt. Am
Klemmenblock verwenden Sie Schrumpfschlauch oder Isolierband, um den Schirm
so dicht wie möglich abzuschließen. Der Schirm (insbesondere bei
Mehrfachschirmung) kann auch mit einem Kabelschuh abgeschlossen und mit einer
Schraube an der Erdungsschiene befestigt werden. Schließen Sie das andere Ende
des Schirms nicht an oder erden Sie es indirekt über einen hochfrequenzgeeigneten
Kondensator mit wenigen Nanofarad (z. B. 3,3 nF / 630 V). Der Schirm kann auch an
beiden Enden direkt geerdet werden, wenn dies am gleichen Erdpotenzial ohne
einen signifikanten Spannungsunterschied an beiden Endpunkten möglich ist.
Die Leiterpaare der Signalkabel sollten so nah wie möglich an den
Anschlussklemmen verdrillt bleiben. Durch das Verdrillen der beiden Leiter werden
Störungen durch induktive Kopplungen reduziert.
Elektrische Installation: Eingang / Ausgang 71
Schirmlitzen mit Schrumpfschlauch oder
Isolierband zusammenhalten
Isoliermantel der Kabel im Bereich der
Schellen entfernen und Kabel mit dem
blanken Schirm festklemmen
Erdungsschiene
M4, 10 mm, 1,0 bis 1,3 Nm (8,9 bis 11,5 lbf in)
