28 Beschreibung des Funktionsprinzips und der Hardware


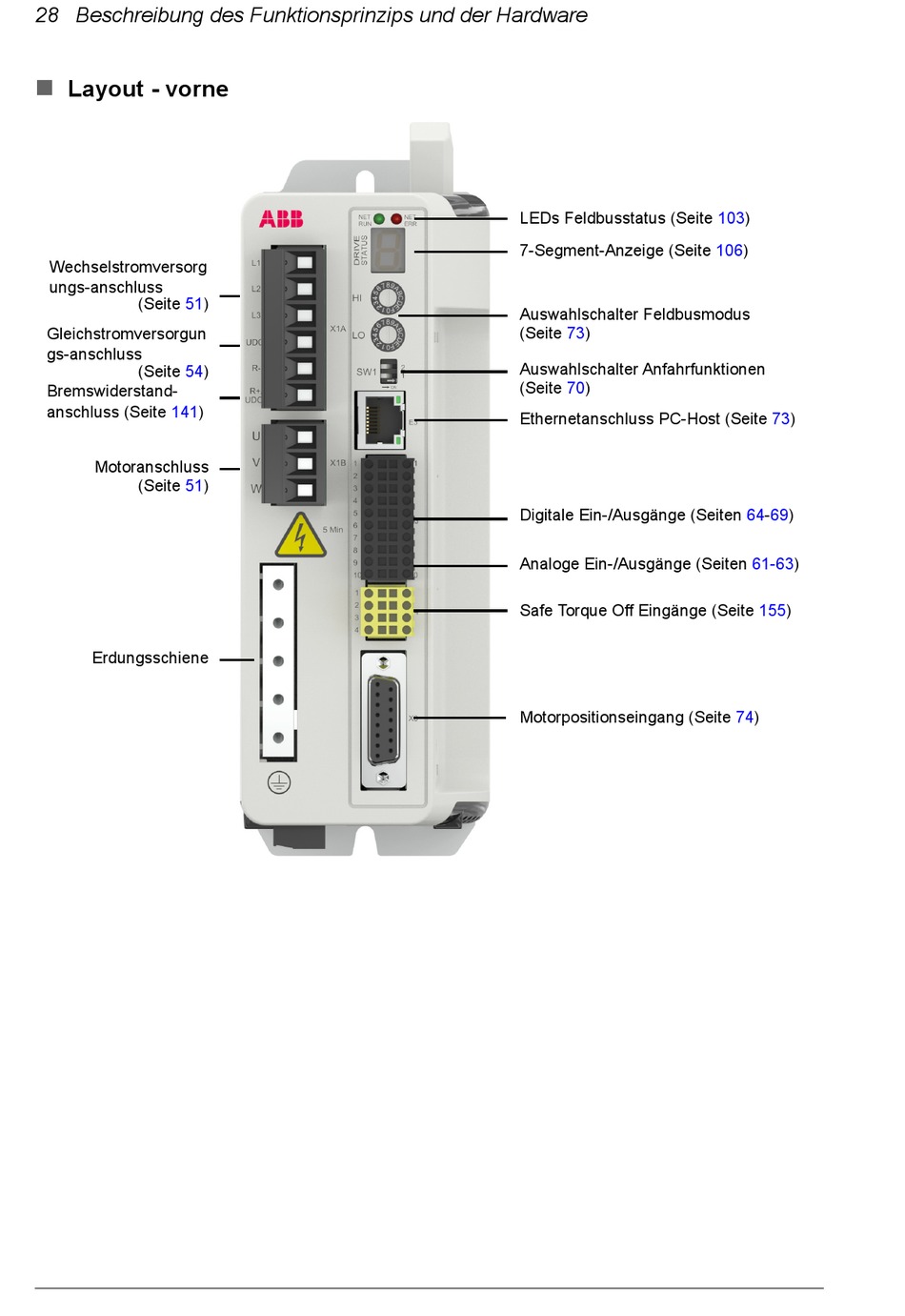

Layout - vorne
Wechselstromversorg
ungs-anschluss
(Seite 51)
Gleichstromversorgun
gs-anschluss
(Seite 54)
Bremswiderstand-
anschluss (Seite 141)
Motoranschluss
(Seite 51)
Erdungsschiene
LEDs Feldbusstatus (Seite 103)
7-Segment-Anzeige (Seite 106)
Auswahlschalter Feldbusmodus
(Seite 73)
Auswahlschalter Anfahrfunktionen
(Seite 70)
Ethernetanschluss PC-Host (Seite 73)
Digitale Ein-/Ausgänge (Seiten 64-69)
Analoge Ein-/Ausgänge (Seiten 61-63)
Safe Torque Off Eingänge (Seite 155)
Motorpositionseingang (Seite 74)
