162 Anhang: Safe Torque Off (STO)


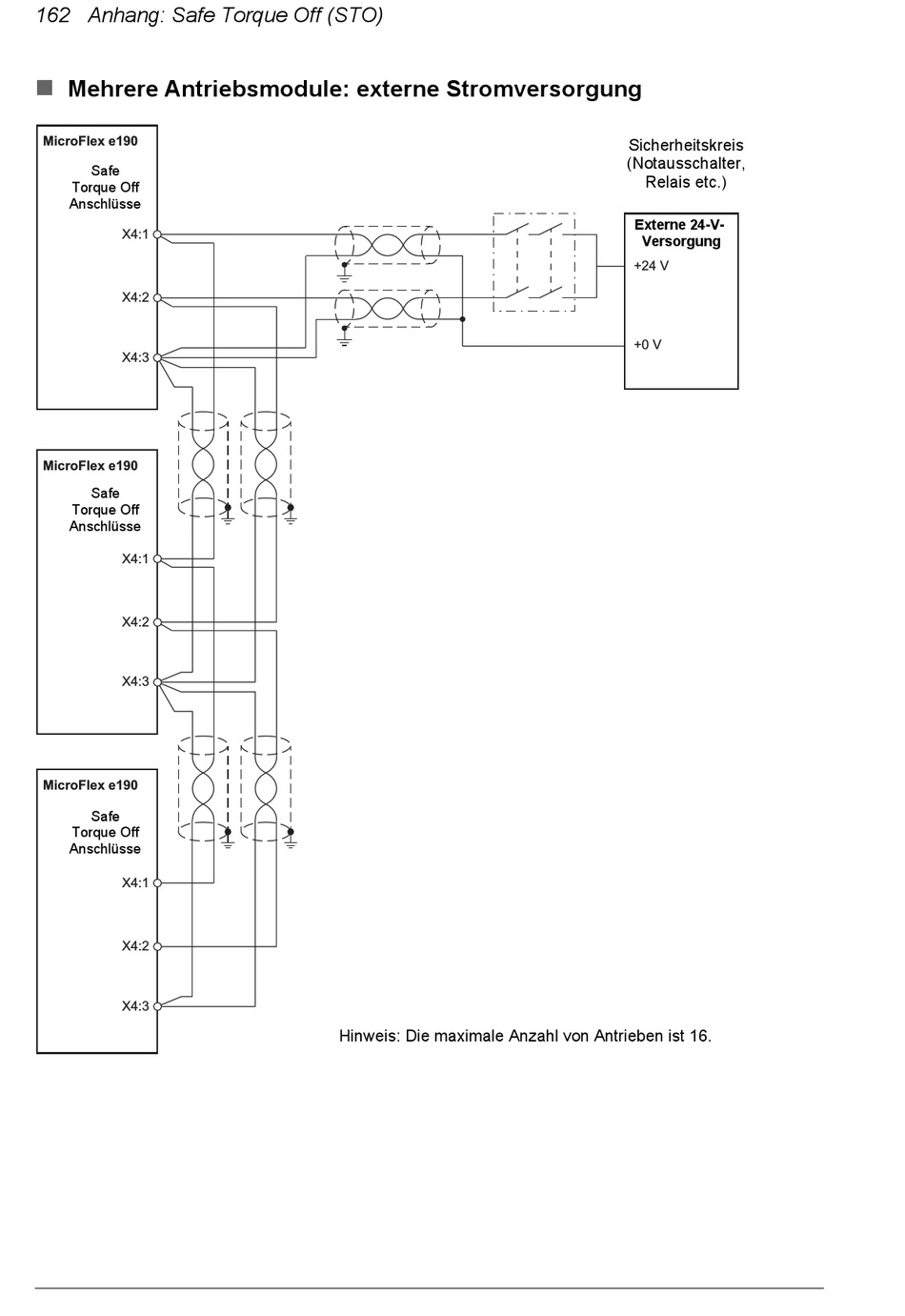

Mehrere Antriebsmodule: externe Stromversorgung
MicroFlex e190
Safe
Torque Off
Anschlüsse
X4:1
X4:2
X4:3
MicroFlex e190
Safe
Torque Off
Anschlüsse
X4:1
X4:2
X4:3
MicroFlex e190
Safe
Torque Off
Anschlüsse
X4:1
X4:2
X4:3
Hinweis: Die maximale Anzahl von Antrieben ist 16.
Sicherheitskreis
(Notausschalter,
Relais etc.)
Externe 24-V-
Versorgung
+24 V
+0 V
