48 Planung der elektrischen Installation


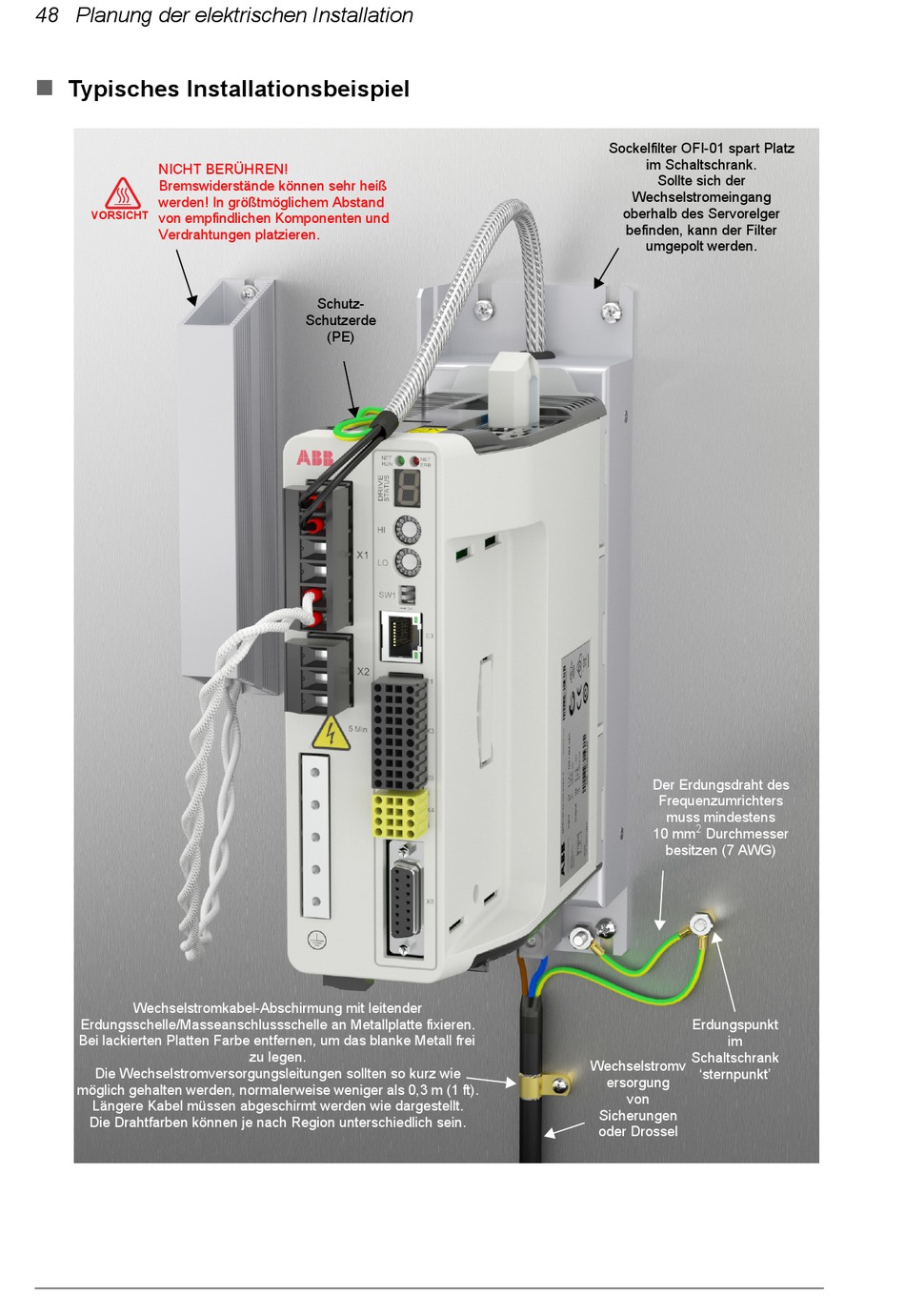

Typisches Installationsbeispiel
NICHT BERÜHREN!
Bremswiderstände können sehr heiß
werden! In größtmöglichem Abstand
VORSICHT
von empfindlichen Komponenten und
Verdrahtungen platzieren.
Wechselstromkabel-Abschirmung mit leitender
Erdungsschelle/Masseanschlussschelle an Metallplatte fixieren.
Bei lackierten Platten Farbe entfernen, um das blanke Metall frei
Die Wechselstromversorgungsleitungen sollten so kurz wie
möglich gehalten werden, normalerweise weniger als 0,3 m (1 ft).
Längere Kabel müssen abgeschirmt werden wie dargestellt.
Die Drahtfarben können je nach Region unterschiedlich sein.
Schutz-
Schutzerde
(PE)
zu legen.
Sockelfilter OFI-01 spart Platz
im Schaltschrank.
Sollte sich der
Wechselstromeingang
oberhalb des Servorelger
befinden, kann der Filter
umgepolt werden.
Der Erdungsdraht des
Frequenzumrichters
muss mindestens
2
10 mm Durchmesser
besitzen (7 AWG)
Erdungspunkt
im
Schaltschrank
Wechselstromv
'sternpunkt'
ersorgung
von
Sicherungen
oder Drossel
