Elektrische Installation: Wechsel- oder Gleichstromeingang, Motor und Bremse 57
Motorbremsenanschlüsse
Für einen Rotationsmotor kann eine Bremse erforderlich sein. Die Bremse verhindert
das unkontrollierte Lösen von hängenden Lasten oder Zugbelastungen, wenn die
Stromversorgung zum Motor beispielsweise durch einen Motorschaltkreis-
Schaltschütz ausgeschaltet oder unterbrochen wird. Weitere Informationen zu
geeigneten Bremsen erhalten Sie bei Ihrem örtlichen Lieferanten.
Sie können die Motorbremse über ein Relais an die Digitalausgänge des
Steckverbinders X3 anschließen, siehe

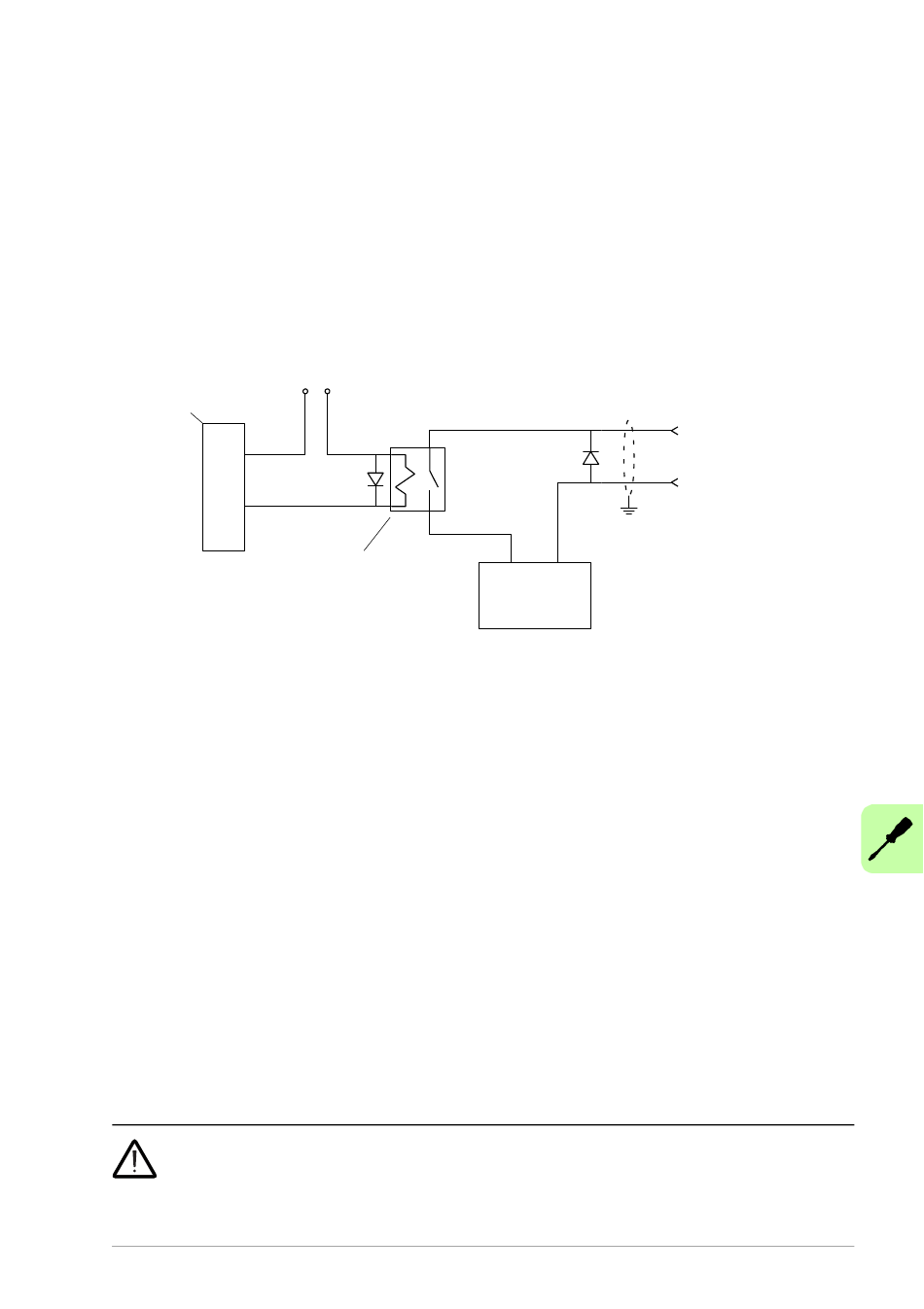

Dadurch kann der MicroFlex e190 die Motorbremse steuern. Ein typischer
Schaltkreis ist in der folgenden Abbildung dargestellt:
Benutzer-
X3
versorgung
V+
DO2+ 12
DO2- 2
Das Relais verfügt über Arbeitskontakte und
ist im deaktivierten Zustand abgebildet
(Kontakte offen, Bremse angezogen).
Dieser Schaltkreis verwendet DO2 als Motorbremsenausgang. Der Ausgang wird mit
dem Mint-Schlüsselwort MOTORBRAKEOUTPUT konfiguriert; Einzelheiten hierzu sind
der Mint-Hilfedatei zu entnehmen. Mit dieser Konfiguration können die folgenden
Sequenzen zum Steuern der Bremse verwendet werden.
Betätigen der Bremse:
• Der Motor wird im Rahmen der normalen Steuerung zum Stillstand gebracht.
• Das Relais wird deaktiviert, wodurch die Bremse eingreift.
• Der Antrieb wird deaktiviert, indem der Motor stromlos geschaltet wird.
Lösen der Bremse:
• Der Antrieb wird aktiviert.
• Der Antrieb versorgt den Motor mit Strom, um in die Halteposition zu schalten
(normale Steuerung).
• Das Relais wird aktiviert, wodurch die Bremse gelöst wird.
Es kann manchmal notwendig sein, nach der Aktivierung des Relais eine kurze
Verzögerung vorzusehen, bevor die Bewegung beginnt. Diese Verzögerung gibt den
Relaiskontakten Zeit zum Eingreifen und der Bremse Zeit zum Lösen. Siehe dazu
das Mint-Schlüsselwort MOTORBRAKEDELAY.
WARNUNG! Die 24 V DC-Stromversorgung, die zur Versorgung der Bremse
verwendet wird, muss eine separate Versorgung sein, wie in der Abbildung
dargestellt. Verwenden Sie nicht die Stromversorgung, die die Digitalausgänge des
MicroFlex e190 versorgt. In den Bremsdrähten sind häufig Störungen vorhanden, die
Anschluss der Steuerkabel
Benutzer-
versorgung
GND
Relais
+24 V
Separate, vom Kunden
bereitgestellte
24 V DC-Versorgung
auf Seite 60.
von den
Motorbremsanschlüssen
Die innere
Abschirmung um die
Bremsdrähte darf nur
an einer Stelle
0 V
geerdet sein.
