78 Elektrische Installation: Eingang / Ausgang

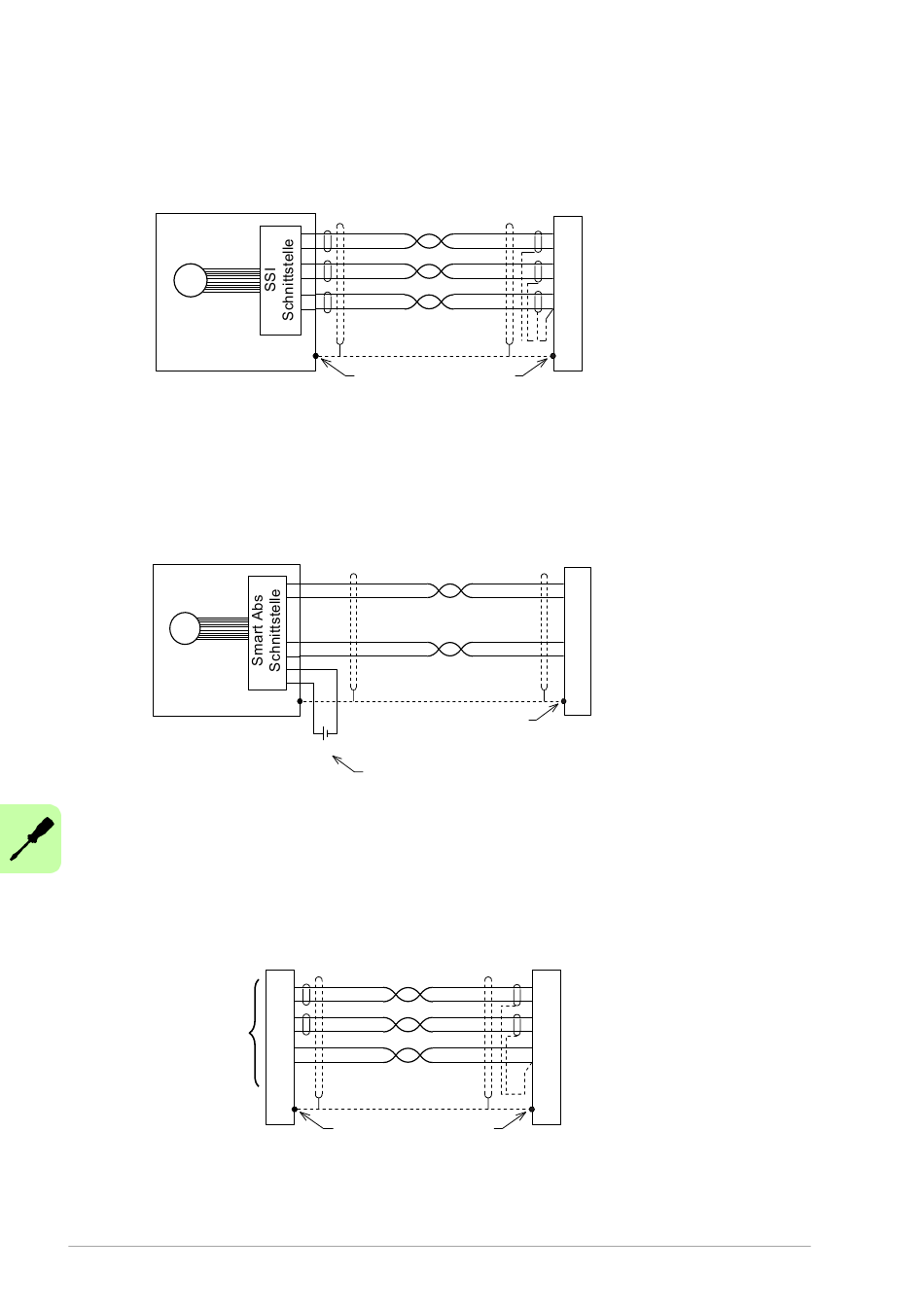

SSI-Encoder
Kabelanschlüsse der SSI-Schnittstelle:
Motor
Absolut-
Encoder
Smart Abs Encoder
Kabelanschlüsse der Smart Abs-Schnittstelle:
Motor
Absolut-
Encoder
SinCos-Schnittstelle
Kabelanschlüsse der SinCos-Schnittstelle:
SinCos
Drehgeber
Verdrillte
Zweidrahtleitung
Gemeinsame
Abschirmung an
Steckerhülsen
anschließen
Verdrillte
Zweidrahtleitung
Gemeinsame
Abschirmung an
Steckerhülsen anschließen
ER6V
Für Multi-turn Smart Abs Encoder ist eine zusätzliche
Batterieversorgung erforderlich um die Positionsdaten
aufrechtzuerhalten, wenn der Frequenzumrichter spannungsfrei ist.
Motor
Verdrillte
Zweidrahtleitung
Gemeinsame
Abschirmung an
Steckerhülsen anschließen
X8
Daten+
1 Data+
Daten-
9 Data-
Uhr+
2 Clock+
Uhr-
10 Clock-
5,5V Aus
12 +5.5 V out
DGND
Interne
13 DGND
Abschirmungen
an Pin 13
Gestell
anschließen.
Chassis
X8
Daten+
1 Data+
Daten-
9 Data-
5,5V Aus
12 +5.5 V out
DGND
13 DGND
Gestell
Chassis
X8
5 Sin-
6 Sin+
7 Cos-
8 Cos+
5,5V Aus
12 +5.5 V out
Interne
DGND
13 DGND
Abschirmungen
an Pin 13
anschließen.
Gestell
Chassis
