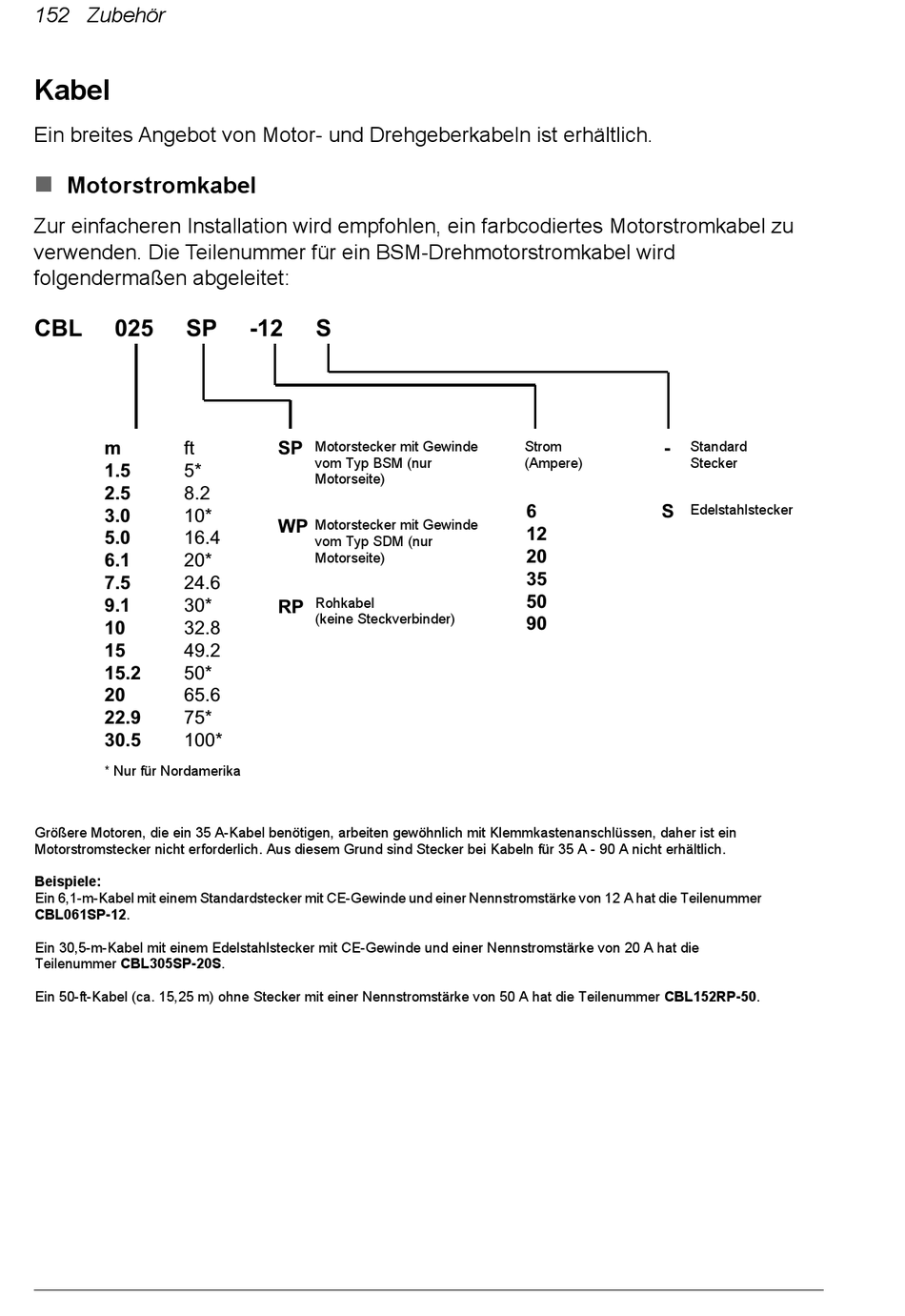

152 Zubehör
Kabel
Ein breites Angebot von Motor- und Drehgeberkabeln ist erhältlich.

Motorstromkabel
Zur einfacheren Installation wird empfohlen, ein farbcodiertes Motorstromkabel zu
verwenden. Die Teilenummer für ein BSM-Drehmotorstromkabel wird
folgendermaßen abgeleitet:
CBL 025 SP
m ft
1.5 5*
2.5 8.2
3.0 10*
5.0 16.4
6.1 20*
7.5 24.6
9.1 30*
10 32.8
15 49.2
15.2 50*
20 65.6
22.9 75*
30.5 100*
* Nur für Nordamerika
Größere Motoren, die ein 35 A-Kabel benötigen, arbeiten gewöhnlich mit Klemmkastenanschlüssen, daher ist ein
Motorstromstecker nicht erforderlich. Aus diesem Grund sind Stecker bei Kabeln für 35 A - 90 A nicht erhältlich.
Beispiele:
Ein 6,1-m-Kabel mit einem Standardstecker mit CE-Gewinde und einer Nennstromstärke von 12 A hat die Teilenummer
CBL061SP-12.
Ein 30,5-m-Kabel mit einem Edelstahlstecker mit CE-Gewinde und einer Nennstromstärke von 20 A hat die
Teilenummer CBL305SP-20S.
Ein 50-ft-Kabel (ca. 15,25 m) ohne Stecker mit einer Nennstromstärke von 50 A hat die Teilenummer CBL152RP-50.
-12 S
Motorstecker mit Gewinde
SP
vom Typ BSM (nur
Motorseite)
Motorstecker mit Gewinde
WP
vom Typ SDM (nur
Motorseite)
Rohkabel
RP
(keine Steckverbinder)
Strom Standard
-
(Ampere) Stecker
Edelstahlstecker
6 S
12
20
35
50
90
