54 Elektrische Installation: Wechsel- oder Gleichstromeingang, Motor und Bremse


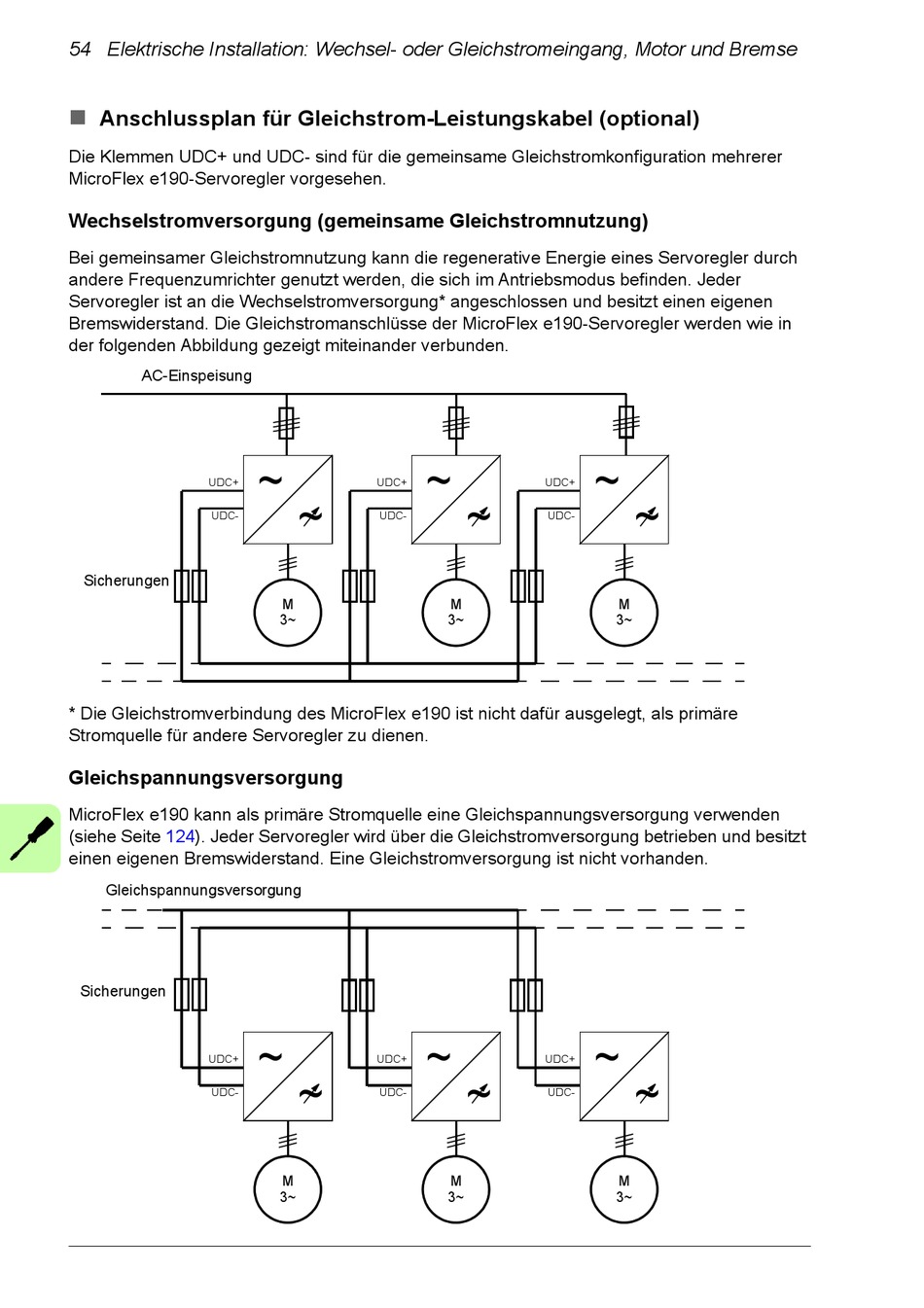

Anschlussplan für Gleichstrom-Leistungskabel (optional)
Die Klemmen UDC+ und UDC- sind für die gemeinsame Gleichstromkonfiguration mehrerer
MicroFlex e190-Servoregler vorgesehen.
Wechselstromversorgung (gemeinsame Gleichstromnutzung)
Bei gemeinsamer Gleichstromnutzung kann die regenerative Energie eines Servoregler durch
andere Frequenzumrichter genutzt werden, die sich im Antriebsmodus befinden. Jeder
Servoregler ist an die Wechselstromversorgung* angeschlossen und besitzt einen eigenen
Bremswiderstand. Die Gleichstromanschlüsse der MicroFlex e190-Servoregler werden wie in
der folgenden Abbildung gezeigt miteinander verbunden.
AC-Einspeisung
UDC+
UDC-
Sicherungen
* Die Gleichstromverbindung des MicroFlex e190 ist nicht dafür ausgelegt, als primäre
Stromquelle für andere Servoregler zu dienen.
Gleichspannungsversorgung
MicroFlex e190 kann als primäre Stromquelle eine Gleichspannungsversorgung verwenden
(siehe Seite 124). Jeder Servoregler wird über die Gleichstromversorgung betrieben und besitzt
einen eigenen Bremswiderstand. Eine Gleichstromversorgung ist nicht vorhanden.
Gleichspannungsversorgung
Sicherungen
UDC+
UDC-
~ ~
UDC+
~
UDC-
M
3~
~ ~
UDC+
~
UDC-
M
3~
~
UDC+
~
UDC-
M M
3~ 3~
~
UDC+
~
UDC-
M M
3~ 3~
~
~
