44 Planung der elektrischen Installation
Safe Torque Off (Sicher abgeschaltetes Moment)
Der Servoregler unterstützt die Funktion „Sicher abgeschaltetes Moment" nach den Normen
EN 61800-5-2, EN 60204-1 und EN 61508.

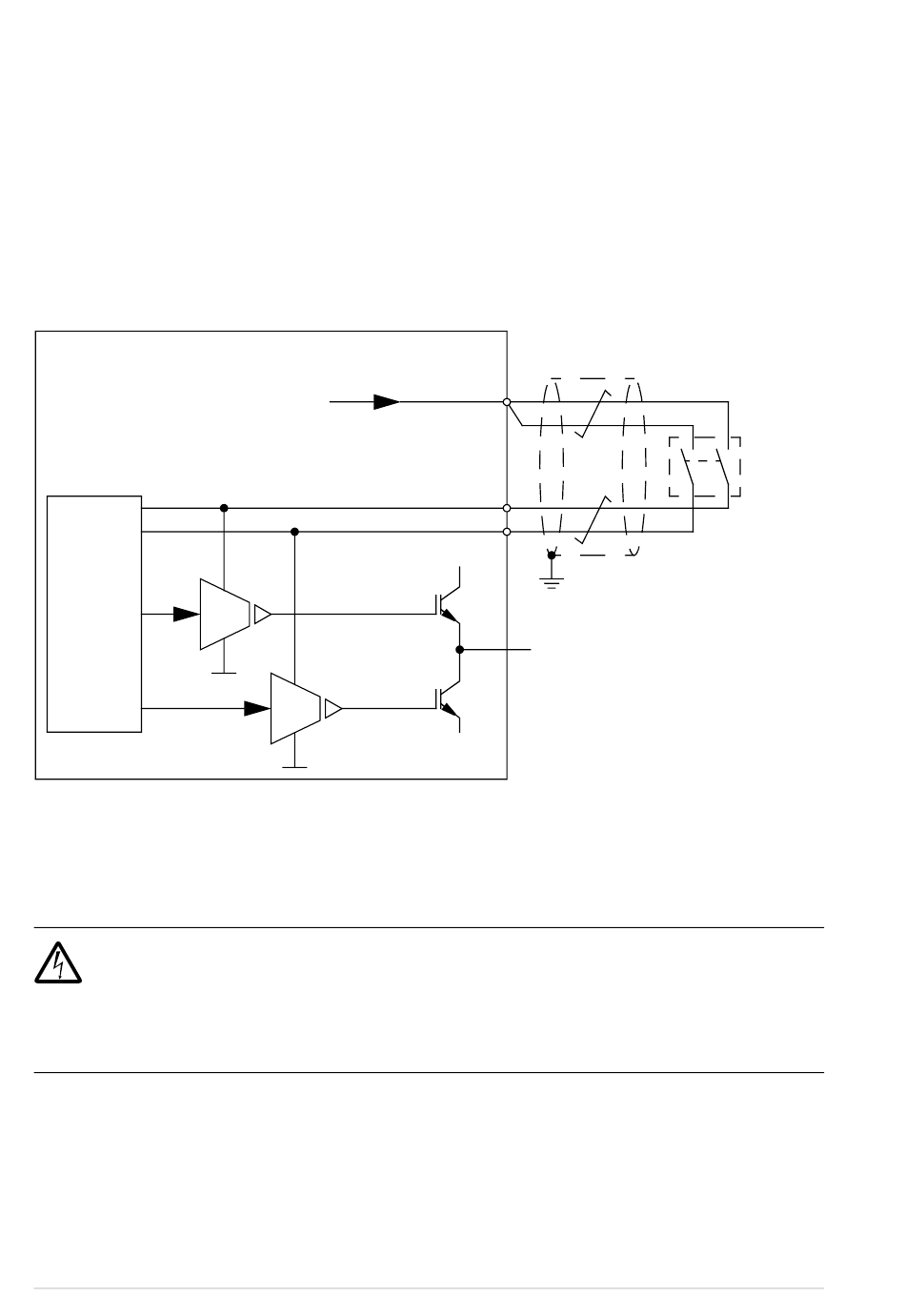

Diese Sicherheitsfunktion schaltet die Steuerspannung der Leistungshalbleiter der
Ausgangsstufe des Antriebs ab und verhindert somit, dass der Wechselrichter die zum Drehen
des Motors benötigte Spannung erzeugt (siehe unten stehende Abbildung). Mit Hilfe dieser
Funktion können kurzzeitige Arbeiten (wie Reinigen) und/oder Wartungsarbeiten an nicht-
elektrischen Teilen der Maschine ohne Abschalten der Spannungsversorgung des
Frequenzumrichters durchgeführt werden.
Steuerkreis
Hinweise:
• Die STO-Funktion wird aktiviert, wenn einer oder beide Sicherheitskreis-Kontakte öffnen.
Überschreitet der Zeitraum zwischen dem Öffnen oder Schließen beider Kontakte einen vorher
festgelegten Wert, so wird von einem Fehler im Sicherheitskreis oder in der Verkabelung
ausgegangen, und es wird eine Störung gemeldet. Siehe
WARNUNG! Die Funktion „Sicher abgeschaltetes Moment" schaltet nicht die
Spannungsversorgung des Haupt- und Hilfsstromkreises des
Frequenzumrichters ab. Deshalb dürfen Wartungsarbeiten an elektrischen Teilen des
Frequenzumrichters oder des Motors nur nach Trennung des Antriebssystems von
der Spannungsversorgung ausgeführt werden.
Hinweis: Es wird nicht empfohlen, den Servoregler mit der Funktion „Sicher abgeschaltetes
Moment" zu stoppen. Wenn ein Frequenzumrichter mit der Funktion „Sicher abgeschaltetes
Moment" gestoppt wird, dreht der Motor ungeregelt bis zum Stillstand. Wenn dies nicht
zugelassen werden kann (z.B. Verursachen von Gefahren), müssen Servoregler und
angetriebene Maschine mit der entsprechenden Stoppfunktion angehalten werden, bevor diese
Funktion verwendet wird.
MicroFlex e190
+24 V
„Safe Torque Off"-Anschluss
(für die Funktion „Sicher
abgeschaltetes Moment")
Ausgangsstufe
(hier nur
1 Phase)
X4:4
X4:1
X4:2
UDC+
U/V/W
UDC-
Annex: Safe Torque Off (STO)
Aktivierungs-
schalter
auf Seite 155.
