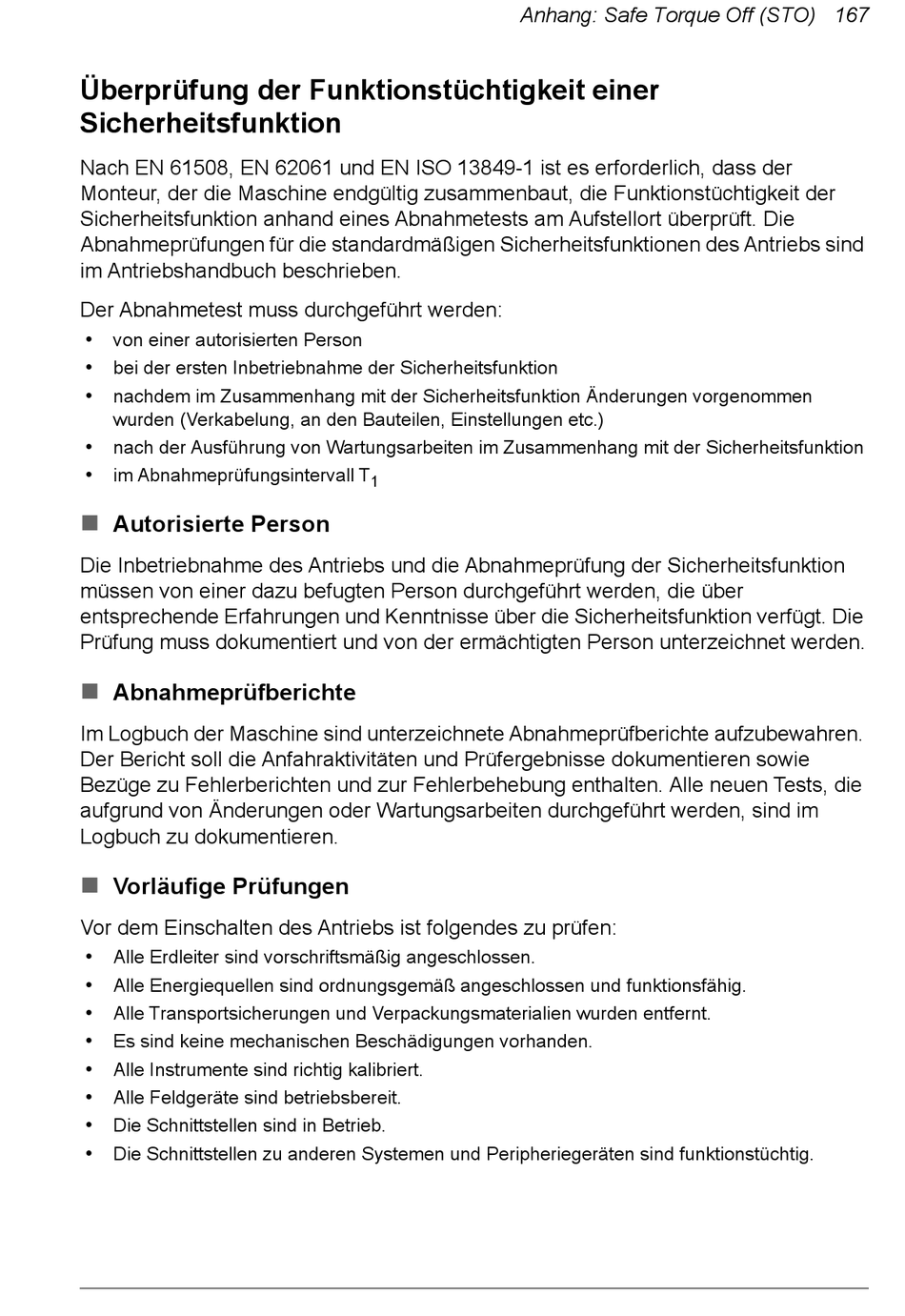

Überprüfung der Funktionstüchtigkeit einer
Sicherheitsfunktion
Nach EN 61508, EN 62061 und EN ISO 13849-1 ist es erforderlich, dass der
Monteur, der die Maschine endgültig zusammenbaut, die Funktionstüchtigkeit der
Sicherheitsfunktion anhand eines Abnahmetests am Aufstellort überprüft. Die
Abnahmeprüfungen für die standardmäßigen Sicherheitsfunktionen des Antriebs sind
im Antriebshandbuch beschrieben.
Der Abnahmetest muss durchgeführt werden:
•
von einer autorisierten Person
•
bei der ersten Inbetriebnahme der Sicherheitsfunktion
•
nachdem im Zusammenhang mit der Sicherheitsfunktion Änderungen vorgenommen
wurden (Verkabelung, an den Bauteilen, Einstellungen etc.)
•
nach der Ausführung von Wartungsarbeiten im Zusammenhang mit der Sicherheitsfunktion
•
im Abnahmeprüfungsintervall T

Autorisierte Person
Die Inbetriebnahme des Antriebs und die Abnahmeprüfung der Sicherheitsfunktion
müssen von einer dazu befugten Person durchgeführt werden, die über
entsprechende Erfahrungen und Kenntnisse über die Sicherheitsfunktion verfügt. Die
Prüfung muss dokumentiert und von der ermächtigten Person unterzeichnet werden.

Abnahmeprüfberichte
Im Logbuch der Maschine sind unterzeichnete Abnahmeprüfberichte aufzubewahren.
Der Bericht soll die Anfahraktivitäten und Prüfergebnisse dokumentieren sowie
Bezüge zu Fehlerberichten und zur Fehlerbehebung enthalten. Alle neuen Tests, die
aufgrund von Änderungen oder Wartungsarbeiten durchgeführt werden, sind im
Logbuch zu dokumentieren.

Vorläufige Prüfungen
Vor dem Einschalten des Antriebs ist folgendes zu prüfen:
•
Alle Erdleiter sind vorschriftsmäßig angeschlossen.
•
Alle Energiequellen sind ordnungsgemäß angeschlossen und funktionsfähig.
•
Alle Transportsicherungen und Verpackungsmaterialien wurden entfernt.
•
Es sind keine mechanischen Beschädigungen vorhanden.
•
Alle Instrumente sind richtig kalibriert.
•
Alle Feldgeräte sind betriebsbereit.
•
Die Schnittstellen sind in Betrieb.
•
Die Schnittstellen zu anderen Systemen und Peripheriegeräten sind funktionstüchtig.
