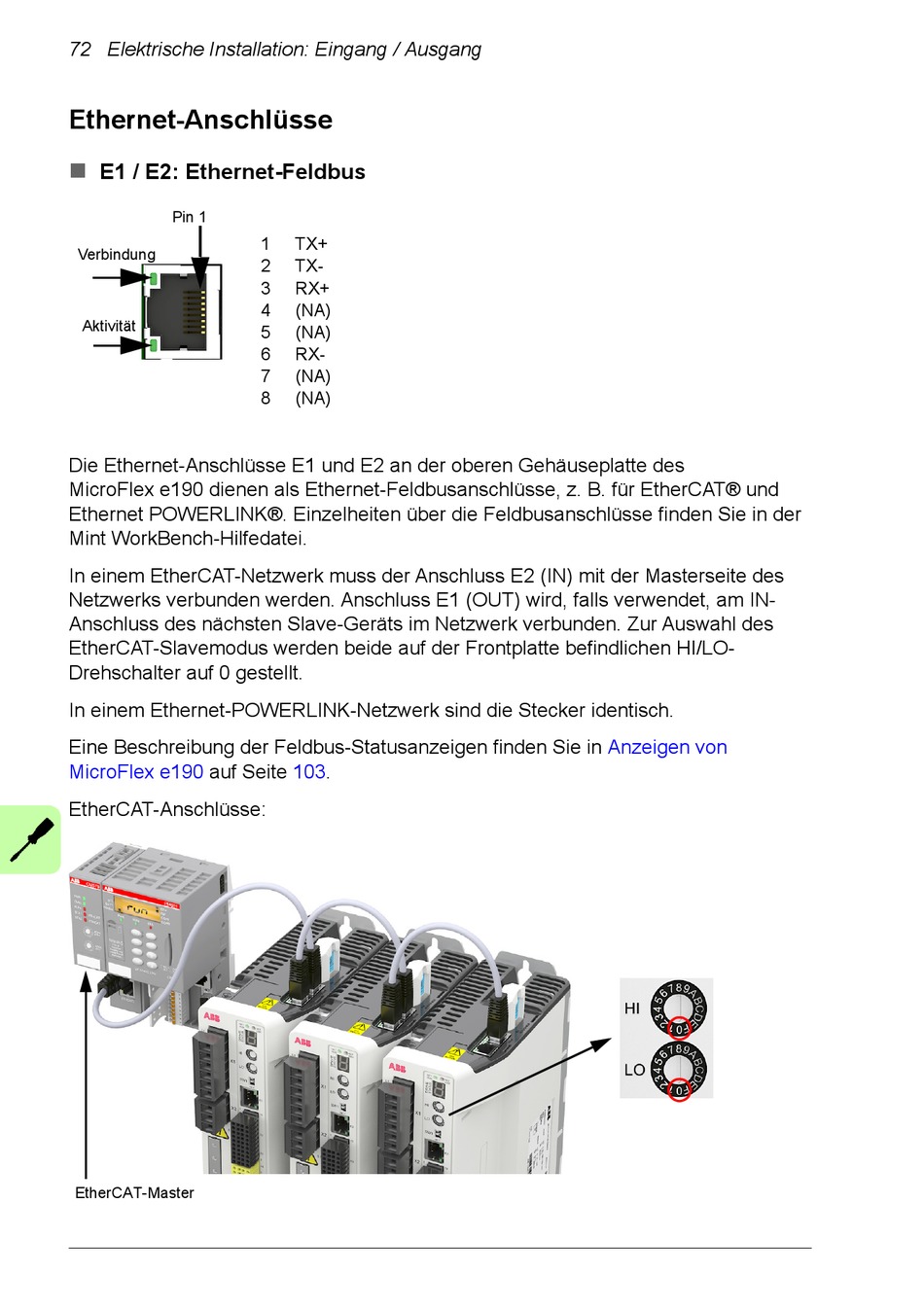

72 Elektrische Installation: Eingang / Ausgang
Ethernet-Anschlüsse

E1 / E2: Ethernet-Feldbus
Pin 1
Verbindung
Aktivität
Die Ethernet-Anschlüsse E1 und E2 an der oberen Gehäuseplatte des
MicroFlex e190 dienen als Ethernet-Feldbusanschlüsse, z. B. für EtherCAT® und
Ethernet POWERLINK®. Einzelheiten über die Feldbusanschlüsse finden Sie in der
Mint WorkBench-Hilfedatei.
In einem EtherCAT-Netzwerk muss der Anschluss E2 (IN) mit der Masterseite des
Netzwerks verbunden werden. Anschluss E1 (OUT) wird, falls verwendet, am IN-
Anschluss des nächsten Slave-Geräts im Netzwerk verbunden. Zur Auswahl des
EtherCAT-Slavemodus werden beide auf der Frontplatte befindlichen HI/LO-
Drehschalter auf 0 gestellt.
In einem Ethernet-POWERLINK-Netzwerk sind die Stecker identisch.
Eine Beschreibung der Feldbus-Statusanzeigen finden Sie in
MicroFlex e190 auf Seite 103.
EtherCAT-Anschlüsse:
EtherCAT-Master
1 TX+
2 TX-
3 RX+
4 (NA)
5 (NA)
6 RX-
7 (NA)
8 (NA)
Anzeigen von
