172 Anhang: Safe Torque Off (STO)

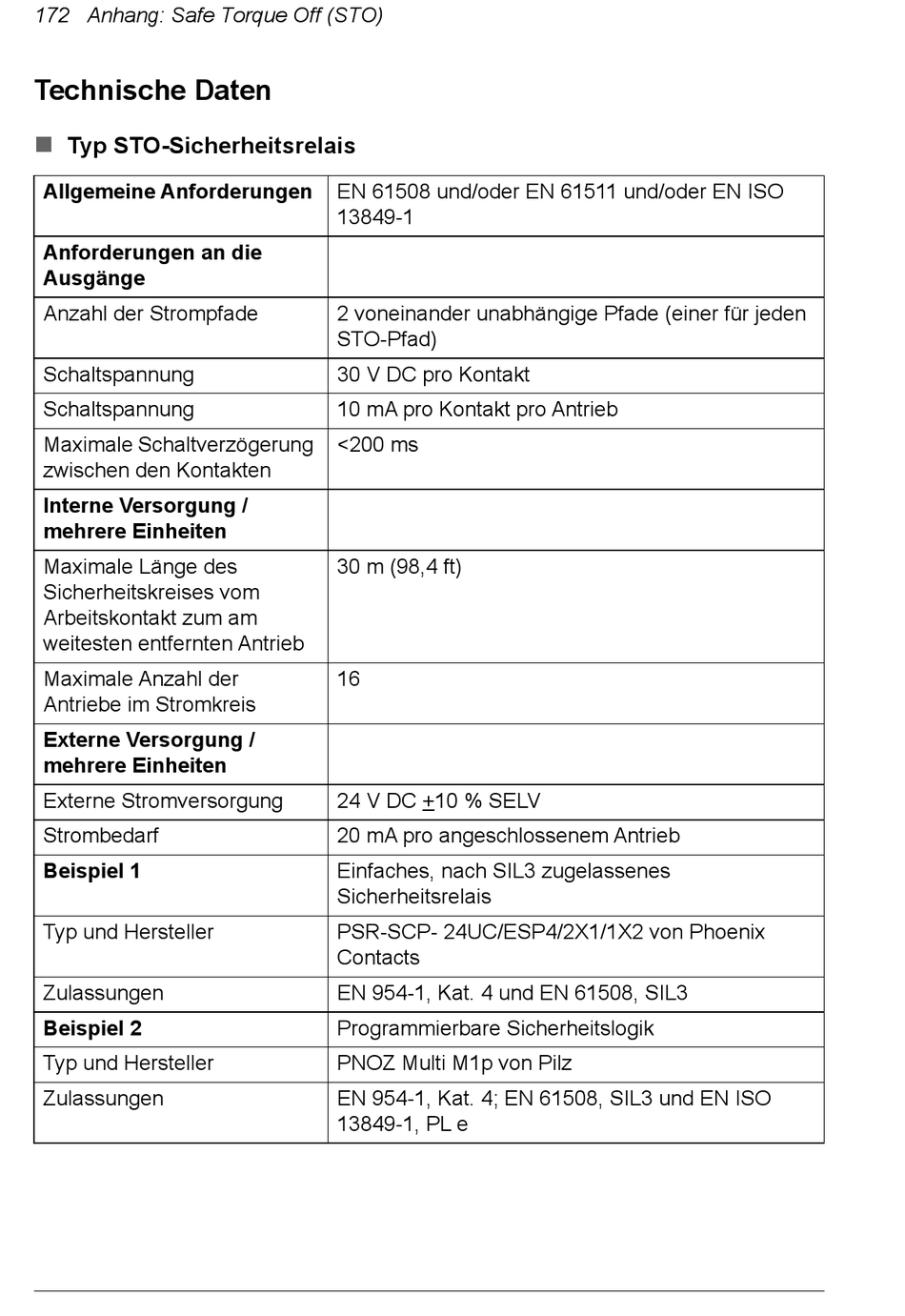

Technische Daten

Typ STO-Sicherheitsrelais
Allgemeine Anforderungen
Anforderungen an die
Ausgänge
Anzahl der Strompfade
Schaltspannung
Schaltspannung
Maximale Schaltverzögerung
zwischen den Kontakten
Interne Versorgung /
mehrere Einheiten
Maximale Länge des
Sicherheitskreises vom
Arbeitskontakt zum am
weitesten entfernten Antrieb
Maximale Anzahl der
Antriebe im Stromkreis
Externe Versorgung /
mehrere Einheiten
Externe Stromversorgung
Strombedarf
Beispiel 1
Typ und Hersteller
Zulassungen
Beispiel 2
Typ und Hersteller
Zulassungen
EN 61508 und/oder EN 61511 und/oder EN ISO
13849-1
2 voneinander unabhängige Pfade (einer für jeden
STO-Pfad)
30 V DC pro Kontakt
10 mA pro Kontakt pro Antrieb
<200 ms
30 m (98,4 ft)
16
24 V DC +10 % SELV
20 mA pro angeschlossenem Antrieb
Einfaches, nach SIL3 zugelassenes
Sicherheitsrelais
PSR-SCP- 24UC/ESP4/2X1/1X2 von Phoenix
Contacts
EN 954-1, Kat. 4 und EN 61508, SIL3
Programmierbare Sicherheitslogik
PNOZ Multi M1p von Pilz
EN 954-1, Kat. 4; EN 61508, SIL3 und EN ISO
13849-1, PL e
