D1 Erster Betonierabschnitt
Kletterschuhe montieren
Bauteile
5 Kletterschuh RCS
6 Wanschuh RCS
Montage
1. Schalungsanker, Elementverbindun-
gen und Vorlaufankerbefestigung lö-
sen.
2. Schalung mit Fahrwagen RCS (24.3)
zurückfahren.
3. Wandschuhe RCS (6) an den Kletter-
konen-2 M30/DW 20 (76) mit Schr
ISO 4017 M30x70-8.8 montieren.
4. Kletterschuhe RCS (5) an Wandschu-
hen RCS (6) mit zugehörigem Steck-
bolzen montieren.

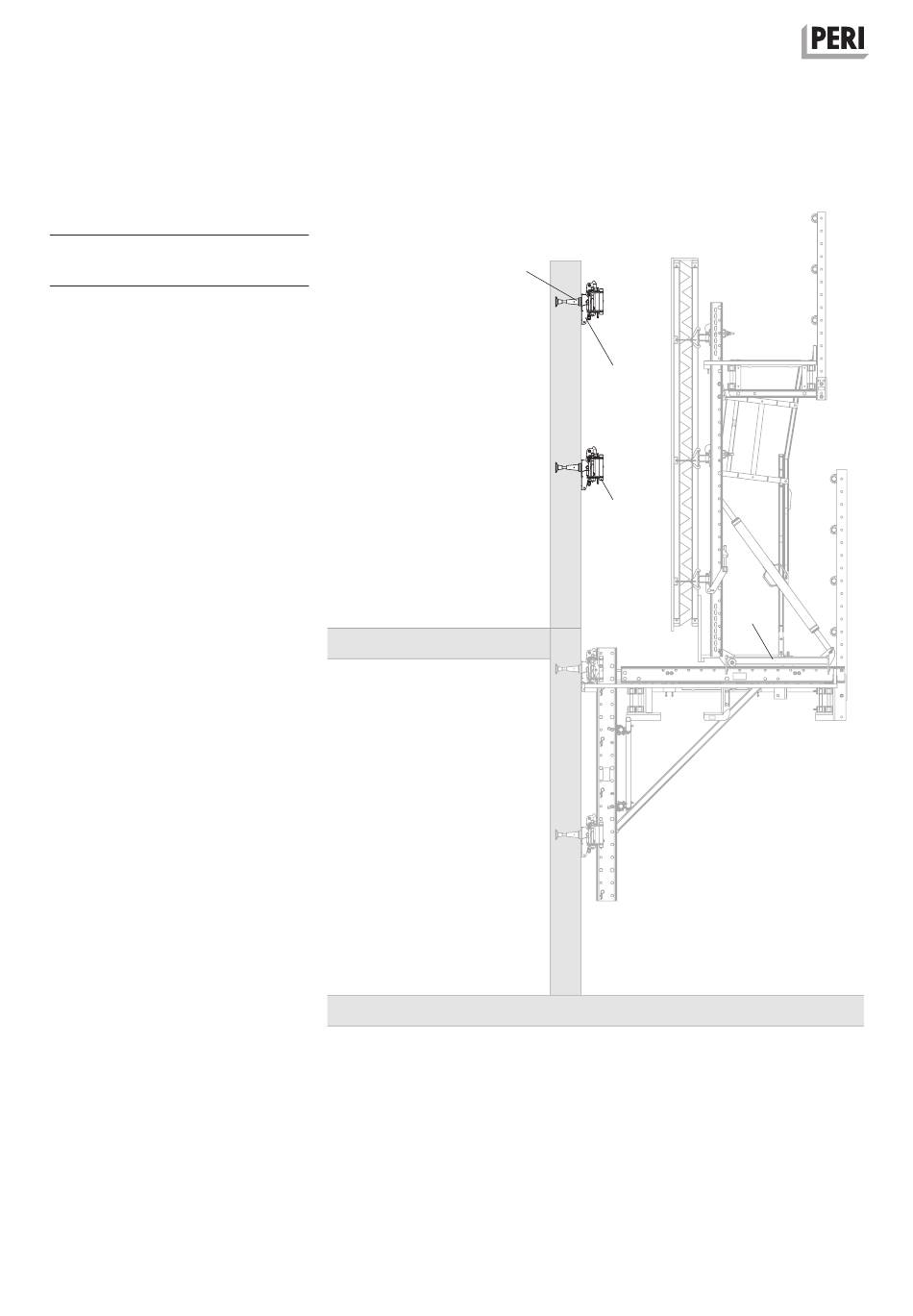

(Abb. D1.09)
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Abb. D1.09
76
6
5
24.3
87
