C3 Montage der Vorlaufanker

C3.1 Befestigung mit Vorlaufschraube

13

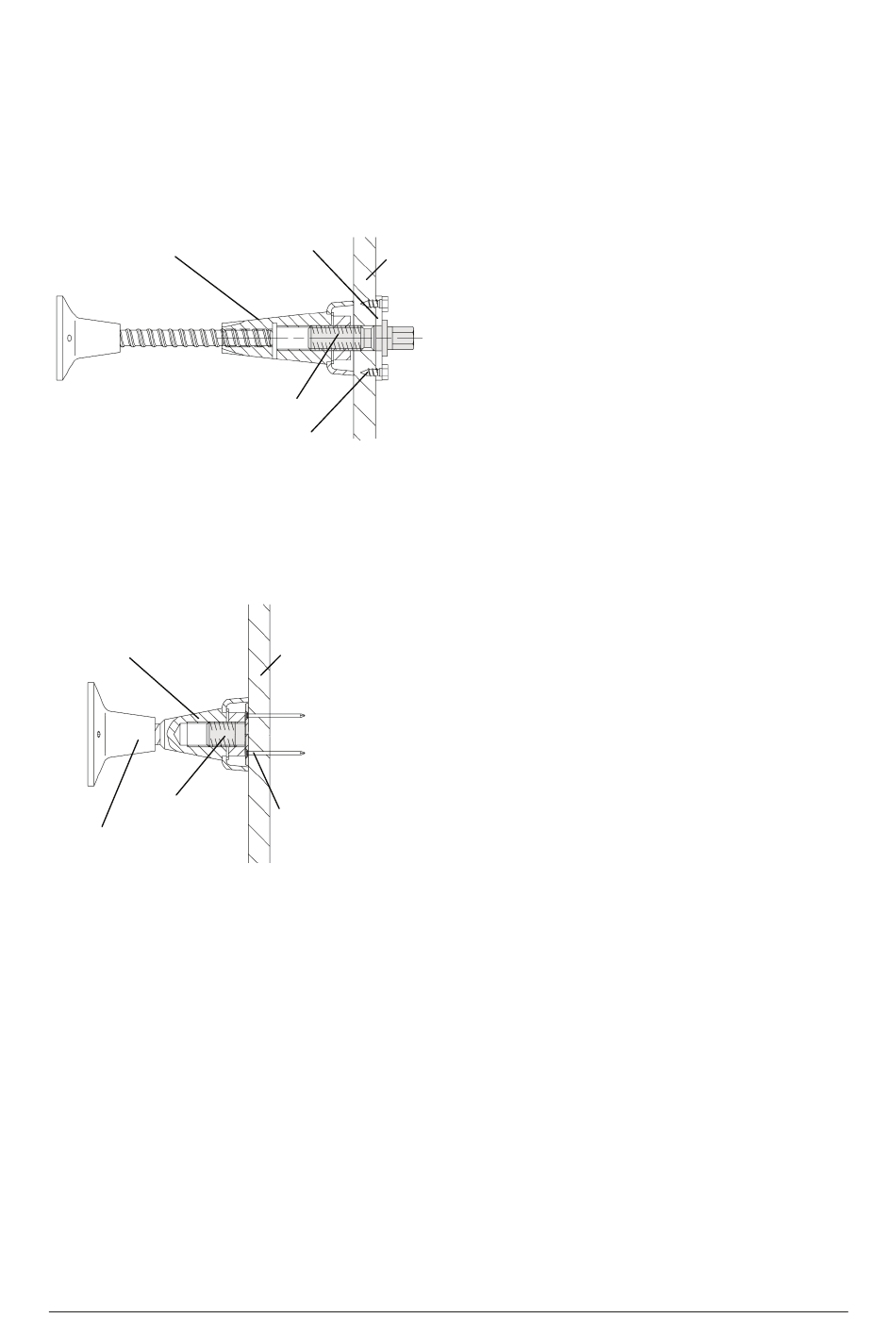

Abb. 86: Befestigung mit Vorlaufschraube

C3.2 Befestigung mit Vorlaufscheibe

13
13.9
13.5
Abb. 87: Befestigung mit Vorlaufschraube
52 / 67
13.7
17.1
13.6
13.8
17.1
13.10
Copyright 2008 PERI GmbH, Deutschland
•
Position der Vorlaufanker millimetergenau in
der Höhe und im Grundriss einmessen.
Hinweis:
Platzbedarf der Vorlaufplatte 20 überprüfen.
•
Schalhaut 17.1 mit Bohrer Ø32 durchbohren
•
Auf der Rückseite die Vorlaufplatte 20 13.7
mit 4 Skt.-Holzschr. Ø6x20 13.8 deckungs-
gleich zur Bohrung auf die Schalhaut schrau-
ben.
•
Vorlaufschraube M30 13.6 oder alternativ
Skt.-Schraube M30x70 durch die Vorlaufplatte
stecken
•
Vorlaufanker 13 betonseitig auf die Vorlauf-
schraube M30 schrauben.
Hinweis:
Vor jedem Ausschalen sind zuerst die Vorlauf-
schrauben zu lösen!
Ist die Befestigung mit Vorlaufschraube nicht
möglich, so kann die weniger stabile Befestigung
mit Vorlaufscheibe gewählt werden.
•
Vorlaufscheibe 26 13.9 mit Drahtstiften 3.1x80
13.10 betonseitig auf die Schalhaut 17.1 na-
geln.
•
Vorlaufanker 13 betonseitig auf die Vorlauf-
scheibe schrauben
Tipp:
Gewindeplatte 13.5 zur Lagesicherung an Beweh-
rung festbinden.
Hinweis:
Beim Ausschalen sind die Nägel durch die Schal-
haut zu ziehen. Deshalb Nägel nicht krumm
schlagen!
