A3.4 seitliche Absturzsicherungen
25.5
25.2
3.5

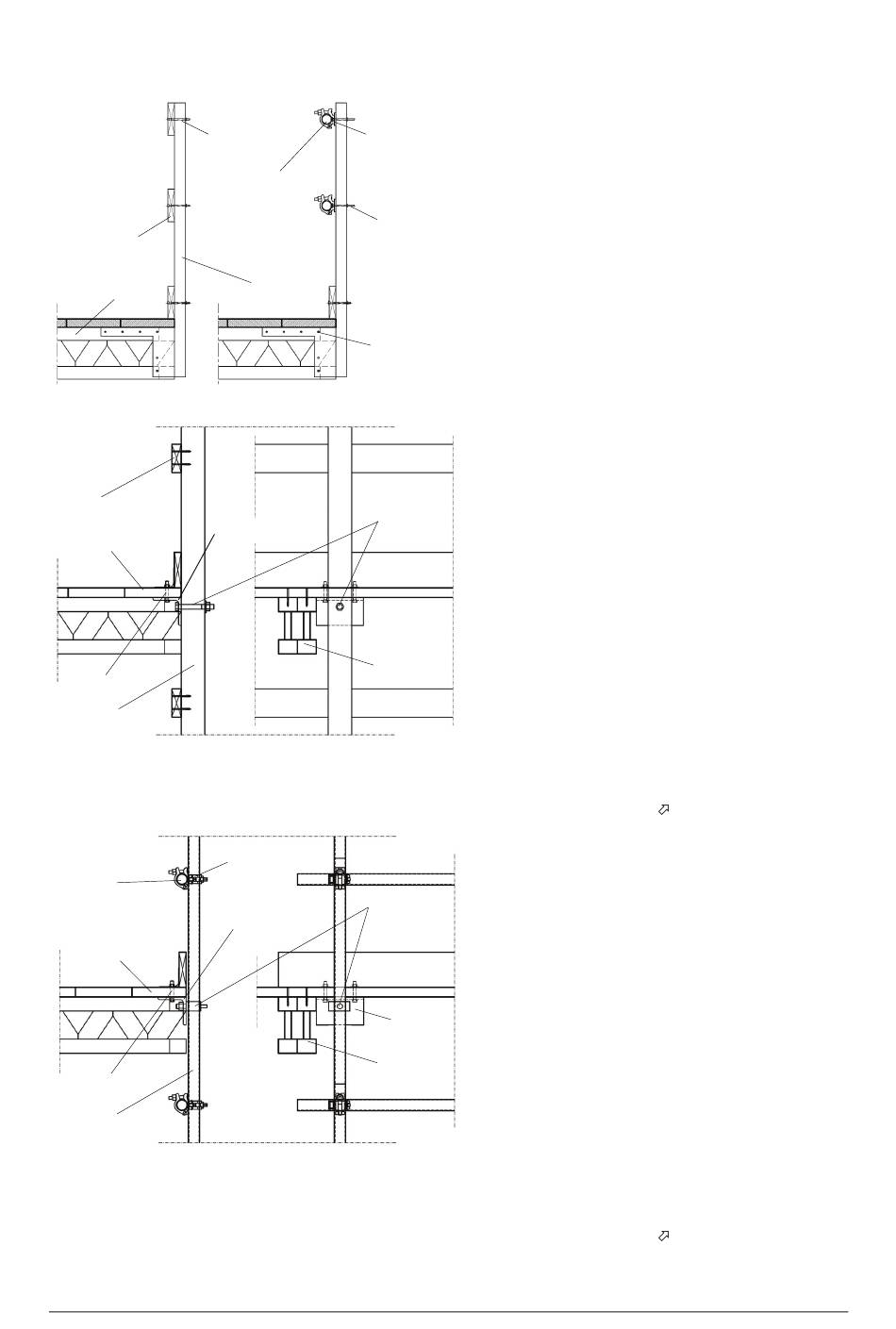

Abb. 42:
Seitenschutz 3-teilig
27.2
3.6
28.6
27.1
Abb. 43:
Seitenschutz Geländerbretter
28.2
3.6
28.6
28.1
Abb. 44:
Seitenschutz Gerüstrohre
30 / 67
25.6
25.3
25.5
25.1
25.4
27.5
28.4
3.5
28.3
28.5
28.4
28.4
3.5
Copyright 2008 PERI GmbH, Deutschland
Variante 1: dreiteiliges Stirngeländer
Wird an einem freien Bühnenende keine Ab-
sturzsicherung über die ganze Höhe benötigt,
kann ein dreiteiliges Stirngeländer montiert
werden:
• Stirngeländerpfosten CB 25.1 mit Holz-
schrauben 6x80 (5x) 25.4 an Belagträger
3.5 befestigen.
• Geländerbretter 25.2 und Bordbrett:
Flachrundschrauben M8x100 DIN 603 25.5.
• Gerüstrohre Ø48 25.3:
Geländerholm-Anschluß CB 25.6 und Flach-
rundschrauben M8x100 DIN 603 25.5.
Variante 2: durchgehende seitliche Ab-
sturzsicherung mit Geländerbrettern
Achtung:
nicht für Einhausung geeignet!
Einen L-Winkel 120x120x12 28.4 mit Skt.-
Schr. M12x80 (2x) 27.6 und großen Scheiben
ISO 7094-12 an vorgebohrte Randbohle 3.6
des Bohlenbelags befestigen.
Randbohle nach Angabe am Belagträger 3.5
verschrauben oder mit Kantholz verstärken.
Vorgebohrtes vertikales Kantholz 10/12 27.1
mit Skt.-Schr. M20x150 27.5 an den L-Winkel
festschrauben.
Geländerbretter 27.2 mit TORX 6x80 27.3 an
dem vertikalen Kantholz befestigen.
Bordbrett befestigen –
Variante 3: durchgehende seitliche Ab-
sturzsicherung mit Gerüstrohren
Achtung:
nicht für Einhausung geeignet!
Einen L-Winkel 120x120x12 28.4 mit Skt.-
Schr. M12x80 (2x) 27.6 und großen Scheiben
ISO 7094-12 an vorgebohrte Randbohle 3.6
des Bohlenbelags befestigen.
Randbohle nach Angabe am Belagträger 3.5
verschrauben oder mit Kantholz verstärken.
Vertikales Gerüstrohr Ø48 28.1 mit An-
schraubkupplung AK48 28.5 an den L-Winkel
festschrauben.
Horizontale Gerüstrohre Ø48 28.2 mit Norm-
kupplungen NK48 28.3 an dem vertikalen Ge-
rüstrohr befestigen.
Bordbrett befestigen –
