C2 Arbeiten mit der Schalung

C2.1 Bedienen des Fahrwagens

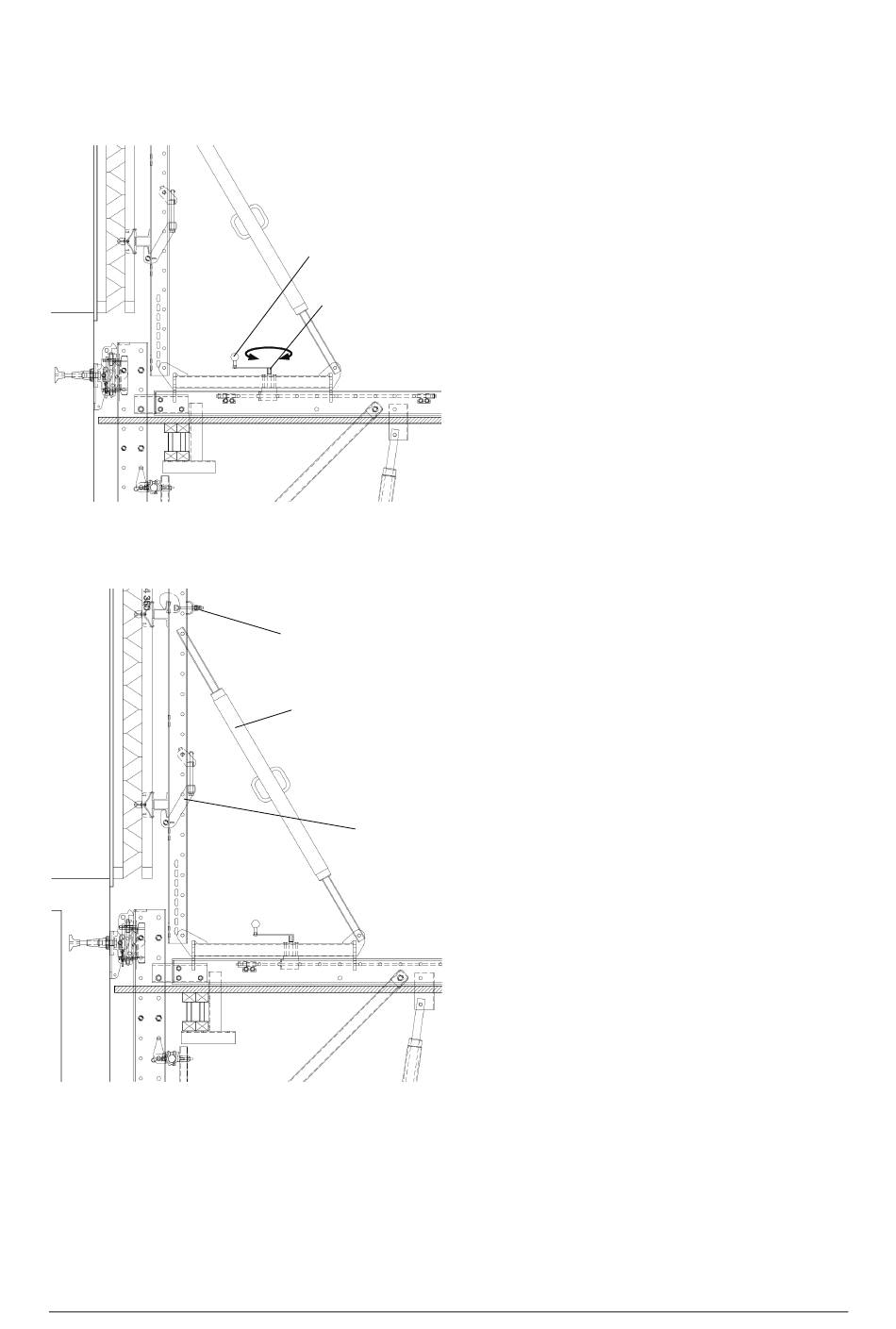

Abb. 83: Bedienung Fahrwagen

C2.2 Einrichten der Schalung

Abb. 84: Schalung justieren
50 / 67
•
•
19.5
•
19.1
Achtung!
Sind alle Vorlaufschrauben, Schalungsanker und
Verbindungen zu den Schalelementen der Nach-
barbühnen gelöst?
Senkrecht stellen:
15.2 •
Achtung:
16
Steht die Schalung satt an der Wand an?
Höhe justieren:
•
15.3
•
Horizontal verschieben:
•
•
Copyright 2008 PERI GmbH, Deutschland
Durch Drehen der Antriebsschraube 19.1 mit
dem Fahrwagenschlüssel SW19 RCS 19.5
kann der Fahrwagen zur Wand hin oder von
der Wand weg bewegt werden.
Der max. Fahrweg beträgt ca. 90 cm
Beim Verfahren beide Fahrwagen einer Büh-
ne gleichzeitig bedienen.
Wasserwaage gegen Schalung halten und
durch Drehen der Schalungsspindel 16 die
Schalung senkrecht einrichten.
Riegelhalter SRU 15.2 leicht lösen und durch
Drehen an der Stelleinheit SRU 15.3 die
Schalung auf die genaue Höhe einrichten.
Riegelhalter SRU wieder spannen.
Riegelhalter SRU 15.2 leicht lösen und Scha-
lung mit Hebel gegen Kippträger verschieben.
Riegelhalter SRU wieder spannen.
C2
