D2 Klettereinheit vervollständigen
Nachlaufbühne und
Geländerstiele montieren
Bauteile
43 Geländerpfosten RCS/SRU 184
97 Geländerstiel RCS 509
98 Schr ISO 4017 M20 x 40-8.8
99 Muter ISO 7040 M20-8
Montage
1. Nachlaufbühne am Kran anschlagen
und einheben. Nachlaufbühne temo-
prär gegen Umkippen sichern.
2. Nachlaufbühnenträger RCS 122 (40)
mit Schr ISO 4014 M24 x 130-8.8
(40.1) und Mutter ISO 7040 M24-8
(40.2) an der Antriebsschiene RCS
CL MAX (10) am untersten Loch
montieren.
3. Geländerpfosten RCS/SRU 184 (43)
an Belagträgerauflage RCS (28) mit
2x Schr ISO 4017 M20-8.8 (43.1)
und Mutter ISO 7040 M20-8 (43.2)
montieren.
Übergreifungslänge L = 135,5 cm
4. Geländerstiel RCS 509 (97) an Ge-
länderpfosten RCS/SRU 184 (43)
oben mit Schr ISO 4014 M20 x 120-
8.8 (97.1) und Mutter ISO 7040
M20-8 (97.2) und unten mit Schr ISO
4017 M20 x 40-8.8 (98) und Mutter
ISO 7040 M20-8 (99) montieren.
5. Geländerstiel RCS 509 (97) an Nach-
laufbühnenträger RCS 122 (40) mit
Schr ISO 4014 M20 x 120-8.8, Rohr-
hülse 26,9x2,6x60 (40.3) und Mutter
ISO 7040 M20-8 (40.4) montieren.

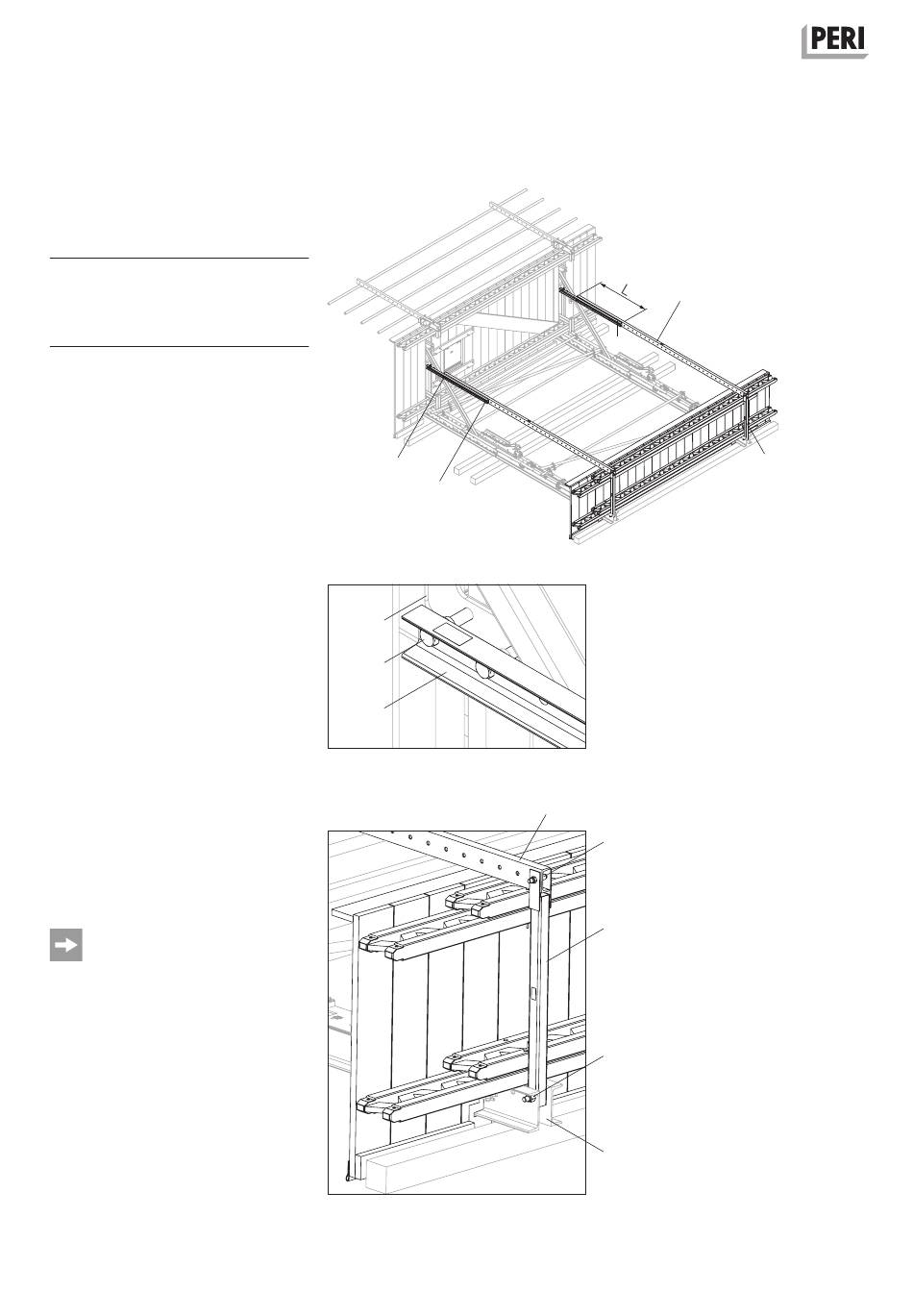

(Abb. D2.06 + D2.06a + D2.06b)
Regelausführung mit Gerüstrohren
oder Geländerbrettern:
Befestigungslöcher im Geländerpfos-
ten zeigen nach innen.
92
97.1 + 97.2
98 + 99
28
43.1
43.2
43
Abb. D2.06a
Abb. D2.06b
97
43
97
40.3 + 40.4
40
40.1 + 40.2
10
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
40
Abb. D2.06
