D2 Klettereinheit vervollständigen

Aussteifung montieren

Bauteile
39 Gerüstrohr Stahl Ø 48,3 x 3,2
86 Drehkupplung SW 48/48
Montage
1. Diagonalanschlüsse (10.2) öffnen.
2. Gerüstrohre Stahl Ø 48,3 x 3,2 (39a)
einlegen.
3. Diagonalanschluss (10.2) schließen.
4. Drehkupplungen SW 48/48 (86)
montieren und obere Kupplungen
öffnen.
5. Gerüstrohr Stahl Ø 48,3 x 3,2 (39b)
einlegen.
6. Drehkupplungen SW 48/48 (86)
schließen.

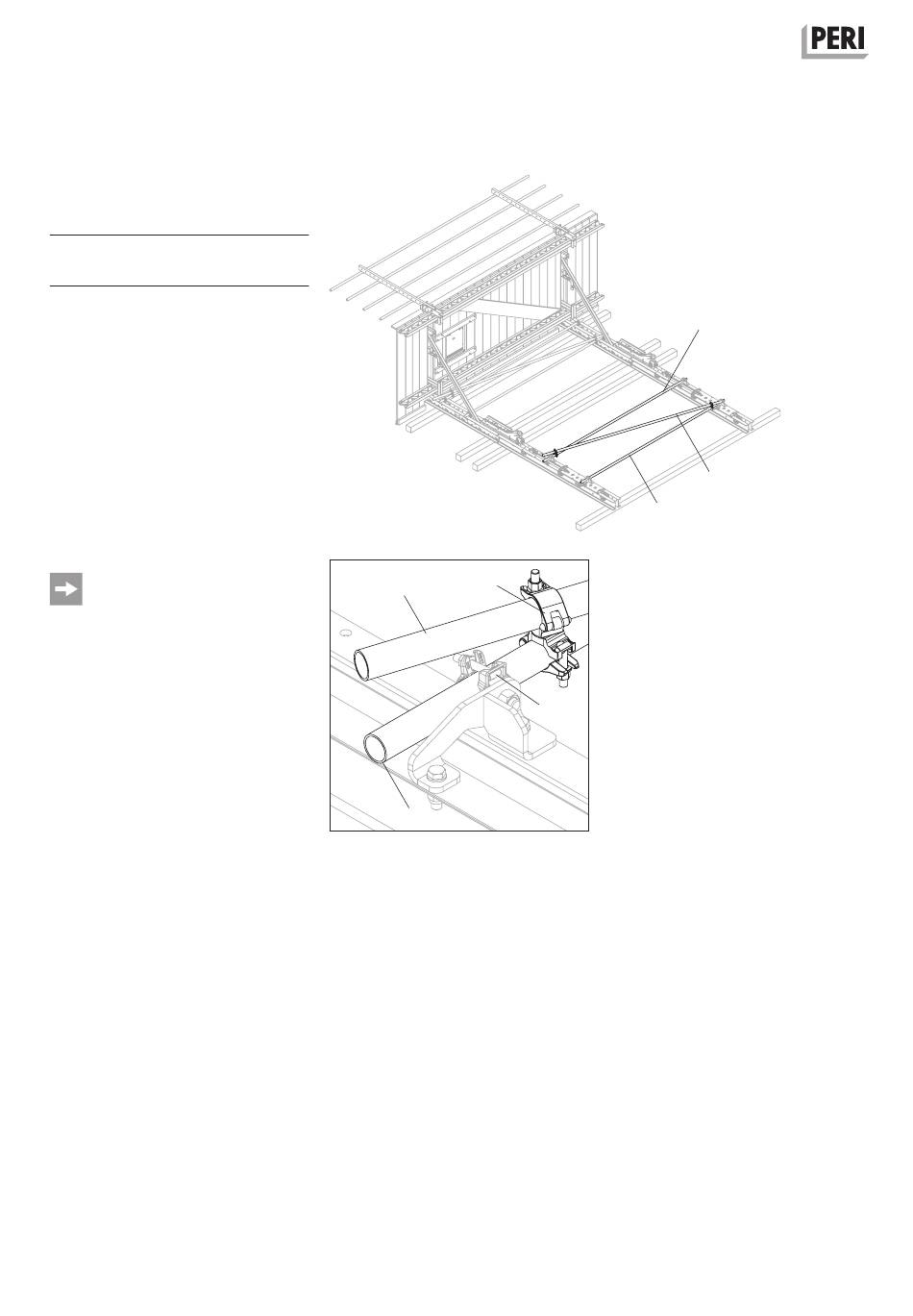

(Abb. D2.05 + D2.05a)
Die Länge der Gerüstrohre ist der pro-
jektspezifischen Planung zu entneh-
men.
