Standard Bereich Beschreibung; Blindleistungsrichtung Für Die Varianten A, B, C Und E; Erzeugerzählpfeilsystem; Typ 1: Variante A) Q(U) U-Shift - Deif AGC-4 Mk II Bedienungsanleitung

Parameter
Q-Limitation at U/Uc < 0,925 (under-excited) OFF
Q-Limitation at U/Uc > 1,075 (over-excited)
*Anmerkung: Die Funktion = Netzspannungsabhängige Blindleistungsbegrenzung.
3.5.4 Blindleistungsrichtung für die Varianten A, B, C und E
Bei den Varianten A, B, C und E (Blindleistungsregelungsarten 1, 2, 3 und 5) ist die Blindleistung (Q) aus dem Netz positiv. Das
bedeutet, dass die Blindleistung im Verbraucherzählpfeilsystem auftritt.

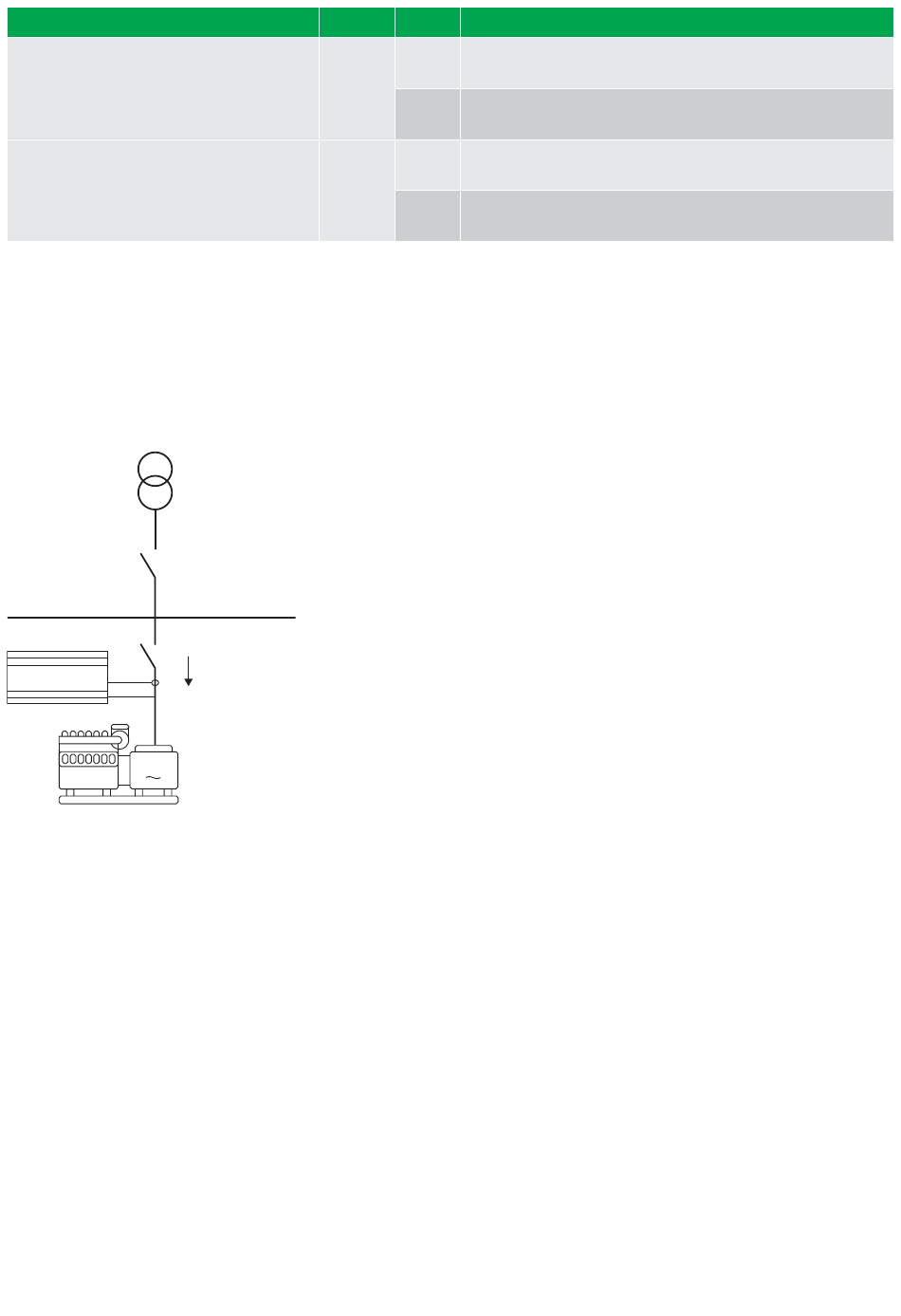

Erzeugerzählpfeilsystem
Grid connection point
Consumer(s) busbar
AGC Genset
I
V
G
3.5.5

Typ 1: Variante A) Q(U) U-Shift

Wird die Kurve Q(U)-U-Shift gewählt, wird die Blindleistung in Abhängigkeit von der Netzspannung geregelt. Bei steigender
Netzspannung wird die Blindleistung in kapazitiver Richtung geregelt. Bei abnehmender Netzspannung wird die Blindleistung in
induktiver Richtung geregelt.
OPTION A10 4189341213E DE

Standard Bereich Beschreibung

OFF
Mains transformer
Q > 0
Die Funktion* begrenzt die Blindleistung bei niedriger
OFF
Netzspannung nicht.
Die Funktion* begrenzt die Blindleistung bei niedriger
EIN
Netzspannung.
Die Funktion* begrenzt die Blindleistung bei hoher
OFF
Netzspannung nicht.
Die Funktion* begrenzt die Blindleistung bei hoher
EIN
Netzspannung.
Seite 21 von 45
