Benutzerhandbuch für das BD MAX™ System
3.5
Externe Anschlüsse
Die USB-Anschlüsse befinden sich unten an der linken Seite des Geräts.
Der quadratische USB-Anschluss (Typ B) befindet sich an der linken Seite der I/O-Schnittstelle. Damit
verbinden Sie den All-in-One-Computer mit dem Gerät.
Über die anderen drei USB-Anschlüsse (Typ A) können Sie Systemperipheriegeräte (Tastatur, Maus
und Hand-Barcode-Scanner) anschließen. Alternativ können Sie die Peripheriegeräte auch an die
USB-Anschlüsse des All-in-One-Computers anschließen. Darüber hinaus können Sie auch einen
USB-Stick zum Exportieren von Ergebnis- und Fehlerprotokollen anschließen. Die drei USB-
Anschlüsse vom Typ A befinden sich an der rechten Seite der I/O-Schnittstelle.
Siehe Abbildung 3-8.
USB-Anschluss Typ B auf der linken Seite; USB-Anschlüsse Typ A (3) auf der rechten Seite
3.6
Messgerät für Temperatur-Qualitätskontrolle
Es ist ein optionales Kit zur Temperatur-Qualitätskontrolle (QK) erhältlich, das bei der Durchführung
manueller Temperaturüberprüfungen während der Vorwärmblock-QK verwendet werden kann. Das Kit
besteht aus zwei Adaptern, die in die Mikroschälchen des Wärmeblocks eingesetzt werden, einem
Temperatursensor, der im Adapter platziert wird, und einem digitalen Handthermometer, auf dem die
Messwerte angezeigt werden.
Siehe Abbildungen 3-9 und 3-10 unten als Referenz.
Vergewissern Sie sich vor dem Gebrauch des Temperaturmessgeräts, dass dieses Raumtemperatur
hat. Platzieren Sie das Metallende des Adapters in der Mikroschale des Vorwärmblocks. Schließen Sie
die Temperatursonde an das Thermometer an. Vermeiden Sie es, die Metallsondenspitze zu
berühren – dies beeinträchtigt die Messgenauigkeit. Schieben Sie die Sonde ganz in das
Mikroschälchen D1 und initialisieren Sie dann den QK-Prozess, wie in Abschnitt 4.8.3 beschrieben.
Beginnen Sie die Aufzeichnung von Messergebnissen erst, wenn die Popup-Meldung auf dem
Gerätemonitor darauf hinweist, dass der Erwärmungsvorgang der QK abgeschlossen ist.
50

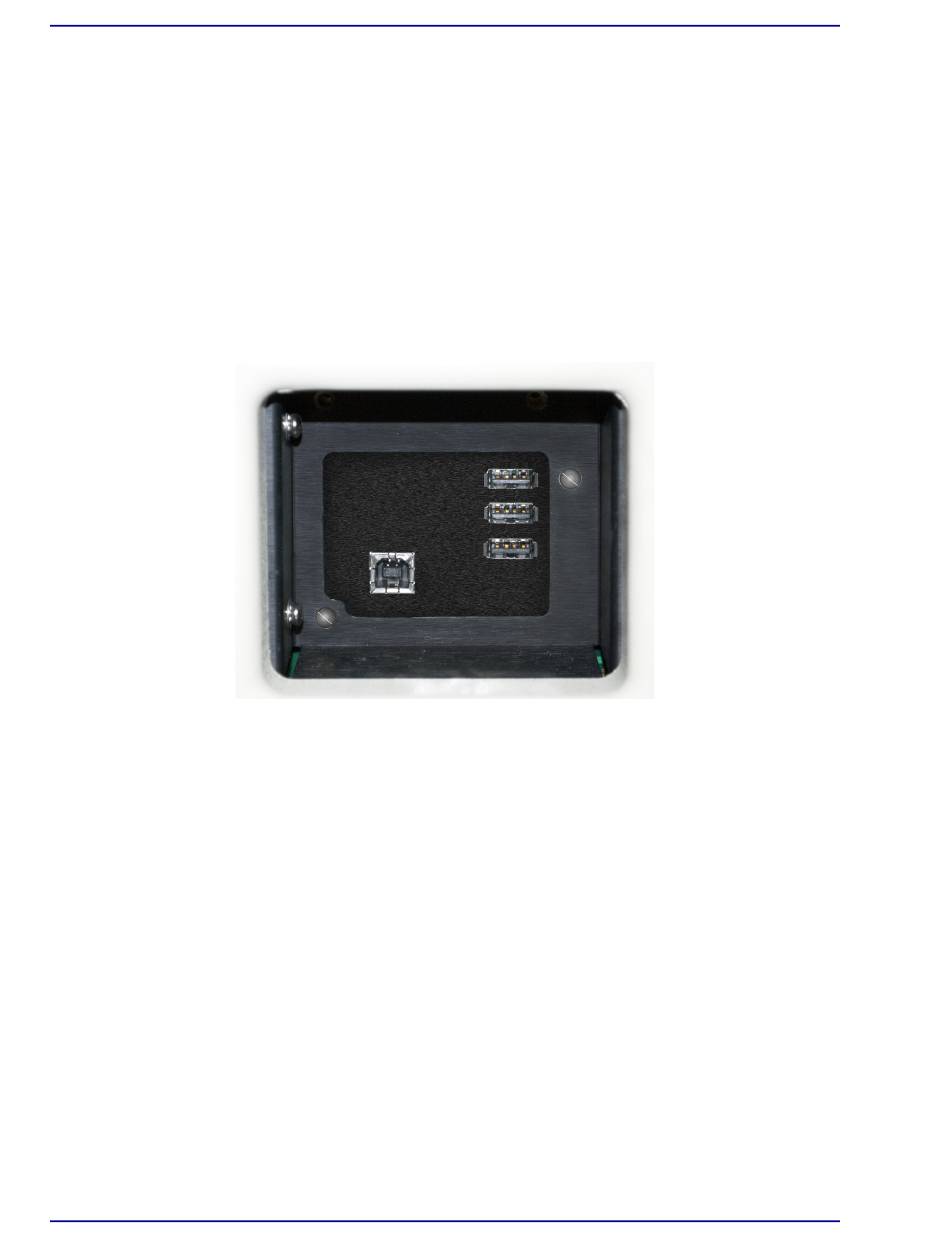

Abbildung 3-8 – Externe Anschlüsse (I/O-Schnittstelle)
