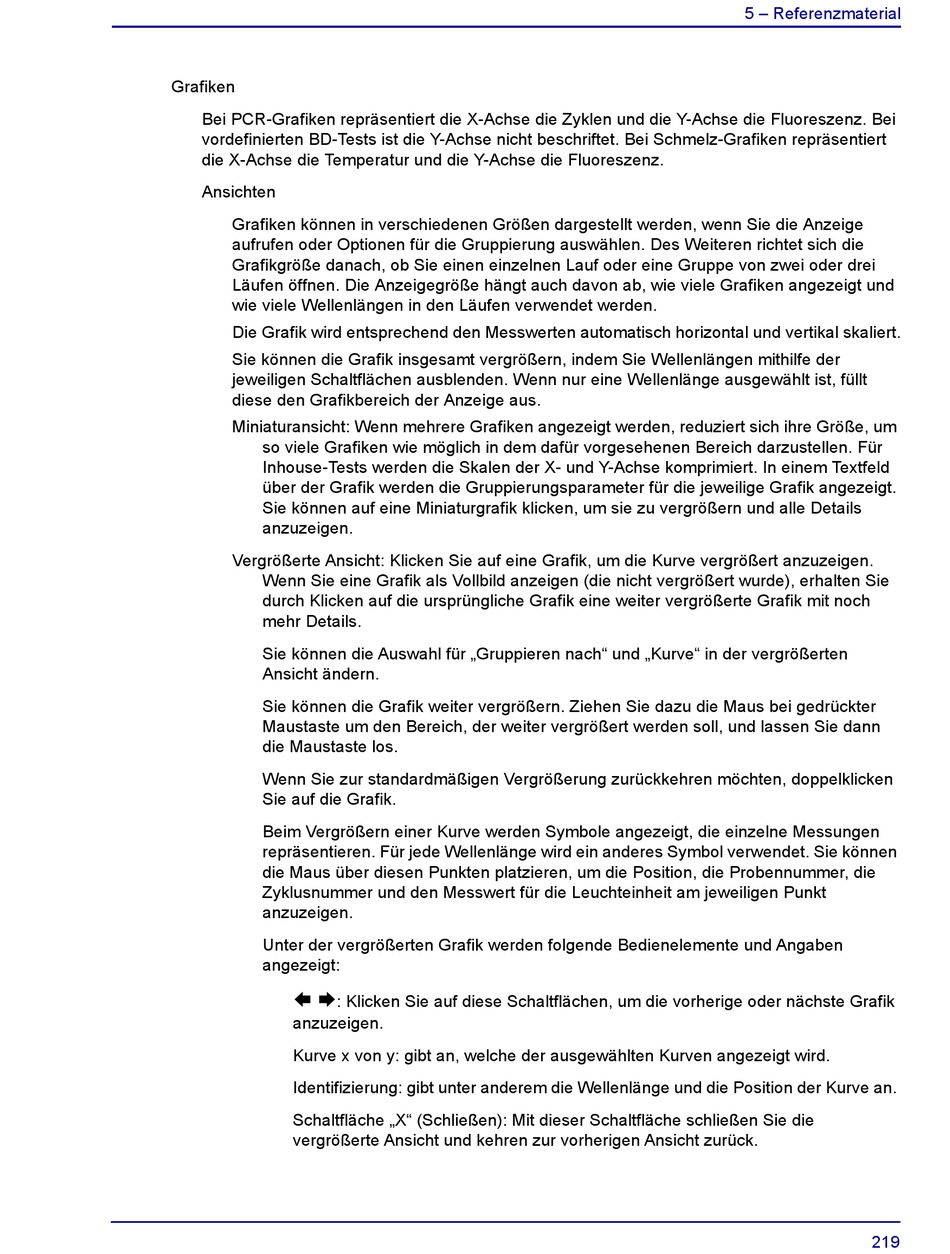

Grafiken
Bei PCR-Grafiken repräsentiert die X-Achse die Zyklen und die Y-Achse die Fluoreszenz. Bei
vordefinierten BD-Tests ist die Y-Achse nicht beschriftet. Bei Schmelz-Grafiken repräsentiert
die X-Achse die Temperatur und die Y-Achse die Fluoreszenz.
Ansichten
Grafiken können in verschiedenen Größen dargestellt werden, wenn Sie die Anzeige
aufrufen oder Optionen für die Gruppierung auswählen. Des Weiteren richtet sich die
Grafikgröße danach, ob Sie einen einzelnen Lauf oder eine Gruppe von zwei oder drei
Läufen öffnen. Die Anzeigegröße hängt auch davon ab, wie viele Grafiken angezeigt und
wie viele Wellenlängen in den Läufen verwendet werden.
Die Grafik wird entsprechend den Messwerten automatisch horizontal und vertikal skaliert.
Sie können die Grafik insgesamt vergrößern, indem Sie Wellenlängen mithilfe der
jeweiligen Schaltflächen ausblenden. Wenn nur eine Wellenlänge ausgewählt ist, füllt
diese den Grafikbereich der Anzeige aus.
Miniaturansicht: Wenn mehrere Grafiken angezeigt werden, reduziert sich ihre Größe, um
so viele Grafiken wie möglich in dem dafür vorgesehenen Bereich darzustellen. Für
Inhouse-Tests werden die Skalen der X- und Y-Achse komprimiert. In einem Textfeld
über der Grafik werden die Gruppierungsparameter für die jeweilige Grafik angezeigt.
Sie können auf eine Miniaturgrafik klicken, um sie zu vergrößern und alle Details
anzuzeigen.
Vergrößerte Ansicht: Klicken Sie auf eine Grafik, um die Kurve vergrößert anzuzeigen.
Wenn Sie eine Grafik als Vollbild anzeigen (die nicht vergrößert wurde), erhalten Sie
durch Klicken auf die ursprüngliche Grafik eine weiter vergrößerte Grafik mit noch
mehr Details.
Sie können die Auswahl für „Gruppieren nach" und „Kurve" in der vergrößerten
Ansicht ändern.
Sie können die Grafik weiter vergrößern. Ziehen Sie dazu die Maus bei gedrückter
Maustaste um den Bereich, der weiter vergrößert werden soll, und lassen Sie dann
die Maustaste los.
Wenn Sie zur standardmäßigen Vergrößerung zurückkehren möchten, doppelklicken
Sie auf die Grafik.
Beim Vergrößern einer Kurve werden Symbole angezeigt, die einzelne Messungen
repräsentieren. Für jede Wellenlänge wird ein anderes Symbol verwendet. Sie können
die Maus über diesen Punkten platzieren, um die Position, die Probennummer, die
Zyklusnummer und den Messwert für die Leuchteinheit am jeweiligen Punkt
anzuzeigen.
Unter der vergrößerten Grafik werden folgende Bedienelemente und Angaben
angezeigt:
: Klicken Sie auf diese Schaltflächen, um die vorherige oder nächste Grafik
anzuzeigen.
Kurve x von y: gibt an, welche der ausgewählten Kurven angezeigt wird.
Identifizierung: gibt unter anderem die Wellenlänge und die Position der Kurve an.
Schaltfläche „X" (Schließen): Mit dieser Schaltfläche schließen Sie die
vergrößerte Ansicht und kehren zur vorherigen Ansicht zurück.
5 – Referenzmaterial
219
