BD MAX System Benutzerhandbuch Seite 149

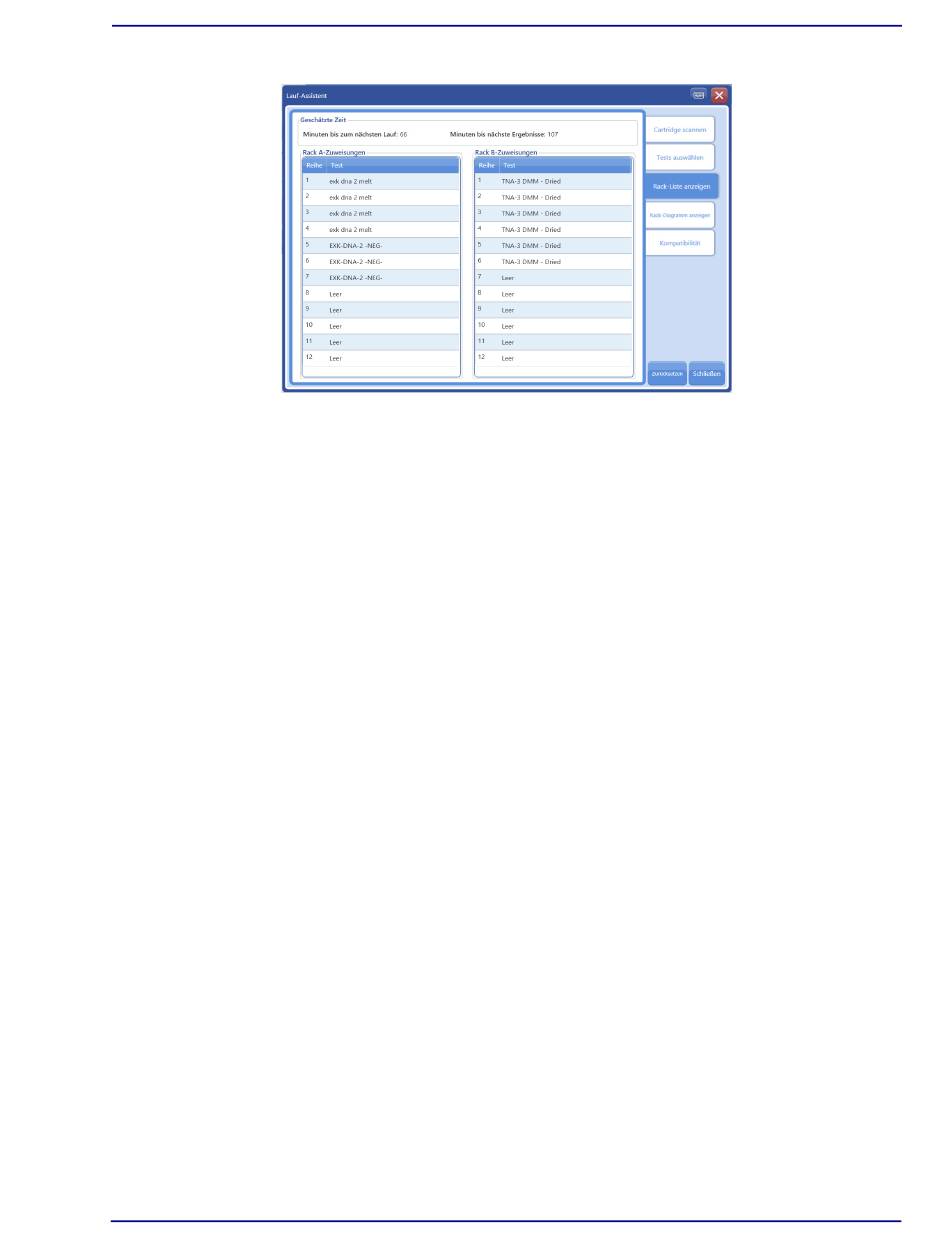

Abbildung 5-6 – Anzeige „Arbeitsliste", Lauf-Assistent – Registerkarte „Rack-Liste anzeigen"
Registerkarte „Rack-Diagramm anzeigen" (Abbildung 5-7)
Auf der schreibgeschützten Registerkarte „Rack-Diagramm anzeigen" werden aktuelle
Reihenzuweisungen für Rack A und B angezeigt.
Bereich „Geschätzte Zeit"
Der Bereich „Geschätzte Zeit" befindet sich oben auf der Registerkarte „Rack-Liste
anzeigen". Er zeigt eine Schätzung für die Probenvorbereitungszeit (nach dieser Zeit
können Sie den nächsten Überlappungs-Lauf starten) und die Zeit bis zum Ergebnis.
Diese Schätzungen basieren auf der durchschnittlich erforderlichen Zeit, um die Proben
jedes bisher eingegebenen Tests abzuschließen.
Darstellung der Rack-Zuweisungen für „Rack A/B"
Die Racks A und B werden im mittleren Bereich des Fensters grafisch dargestellt. Rack A
wird links und Rack B rechts angezeigt. Blockierte Reihen sind grau schattiert. Jeder
ausgewählte Test wird in einer anderen Farbe angezeigt. Die Spalte „Test" enthält einen
der folgenden Werte: „Leer" bedeutet, die Reihe ist weder blockiert noch wird sie für eine
Probe verwendet. „NICHT VERFÜGBAR" bedeutet, die Reihe wurde bereits verwendet.
Neben der farbigen Markierung ist jede Reihe zudem beschriftet.
Legende
Unter den Rack-Darstellungen wird eine Legende der verwendeten Tests angezeigt.
5 – Referenzmaterial
149
