Benutzerhandbuch für das BD MAX™ System
• Fußzeile des Berichts: Durchgeführt von, Unterschriftenzeile mit Datum, Überprüft von,
Unterschriftenzeile mit Datum, Aktuelles Datum/Uhrzeit, Seite x von y, IVD-Test-
Statement*
* Das BD MAX™ System wurde von der FDA nur für die Verwendung mit BD MAX™ IVD-
Tests zugelassen, die von der FDA zugelassen wurden.

5.7.2.3 Grafik

In der Anzeige „Lauf X" > „Grafik" können Sie Grafiken von Läufen anzeigen, die PCR- oder Schmelz-
Schritte enthalten. Für Inhouse-Tests können Sie Echtzeitgrafiken von in Bearbeitung befindlichen
Läufen ebenso wie abgeschlossene Läufe anzeigen. Für IVD-Tests können Sie Grafiken von
abgeschlossenen Läufen anzeigen. In der Grafikanzeige können Sie verschiedene Kriterien zum
Anzeigen von Grafiken auswählen. Sie können unter anderem Folgendes anzeigen: alle Proben in
einer Grafik, Proben in individuellen Miniaturgrafiken oder nur positive Tests (nur PCR-Grafiken).
Zudem haben Sie die Möglichkeiten, anhand von Filterkriterien nur bestimmte Kurven anzuzeigen.
Wenn Sie einen in Bearbeitung befindlichen Lauf in der Listenanzeige „Ergebnisse" öffnen, werden auf
der Registerkarte „Grafik" die von den Lesegeräten empfangenen Echtzeitergebnisse angezeigt.
Weitere Informationen zu Echtzeitgrafiken finden Sie nachfolgend in den Abschnitten über die
verschiedenen Wellenlängen-Grafiken.
PCR-Grafiken
Über die Grafikanzeige können Sie PCR-Grafiken für Proben anzeigen, die von den Lesegeräten
des BD MAX™-Geräts ausgelesen werden. Die Messwerte werden rechts in der Anzeige in
Liniendiagrammen für jede Wellenlänge dargestellt. Links in der Anzeige wählen Sie in einer
Auflistung der getesteten Positionen aus, welche Probenpositionen dargestellt werden sollen.
Jede Probe wird in einer eigenen Farbe dargestellt, damit Sie die einzelnen Proben besser
auseinanderhalten können. Standardmäßig werden die im jeweiligen Test nicht verwendeten
Wellenlängen nicht angezeigt. Sie können auch die Positivität der Kurven für Inhouse-Tests neu
berechnen, indem Sie den Threshold anpassen.
214

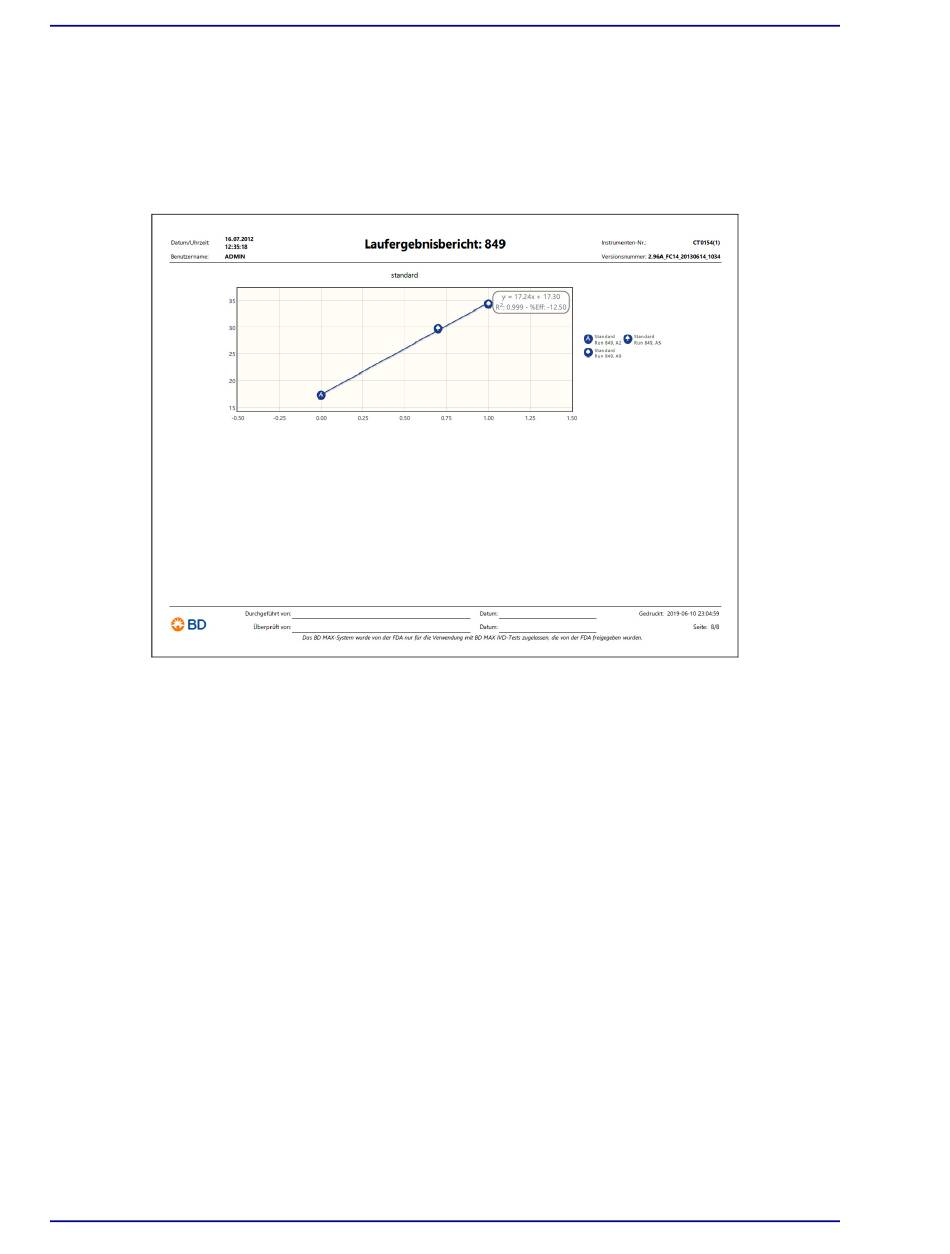

Abbildung 5-35 – Beispiel für einen quantitativen Bericht
