Benutzerhandbuch für das BD MAX™ System
• Lauf-ID; Test; Kanal: (nur verfügbar, wenn mehrere Läufe gleichzeitig geöffnet sind)
zeigt alle Proben in derselben Grafik an (eine für jede Wellenlänge). Die Proben sind
in unterschiedlichen Farben dargestellt und zuerst nach Lauf-ID, dann nach Test und
zuletzt nach Kanal sortiert.
• Kanal: (nur verfügbar, wenn mehrere Läufe gleichzeitig geöffnet sind) zeigt alle
Messwerte für alle Läufe in Kanalgrafiken an.
In den nachfolgenden Miniaturansichten werden drei verschiedene Auswahlmöglichkeiten
dargestellt (nur der Grafikteil der Anzeige).

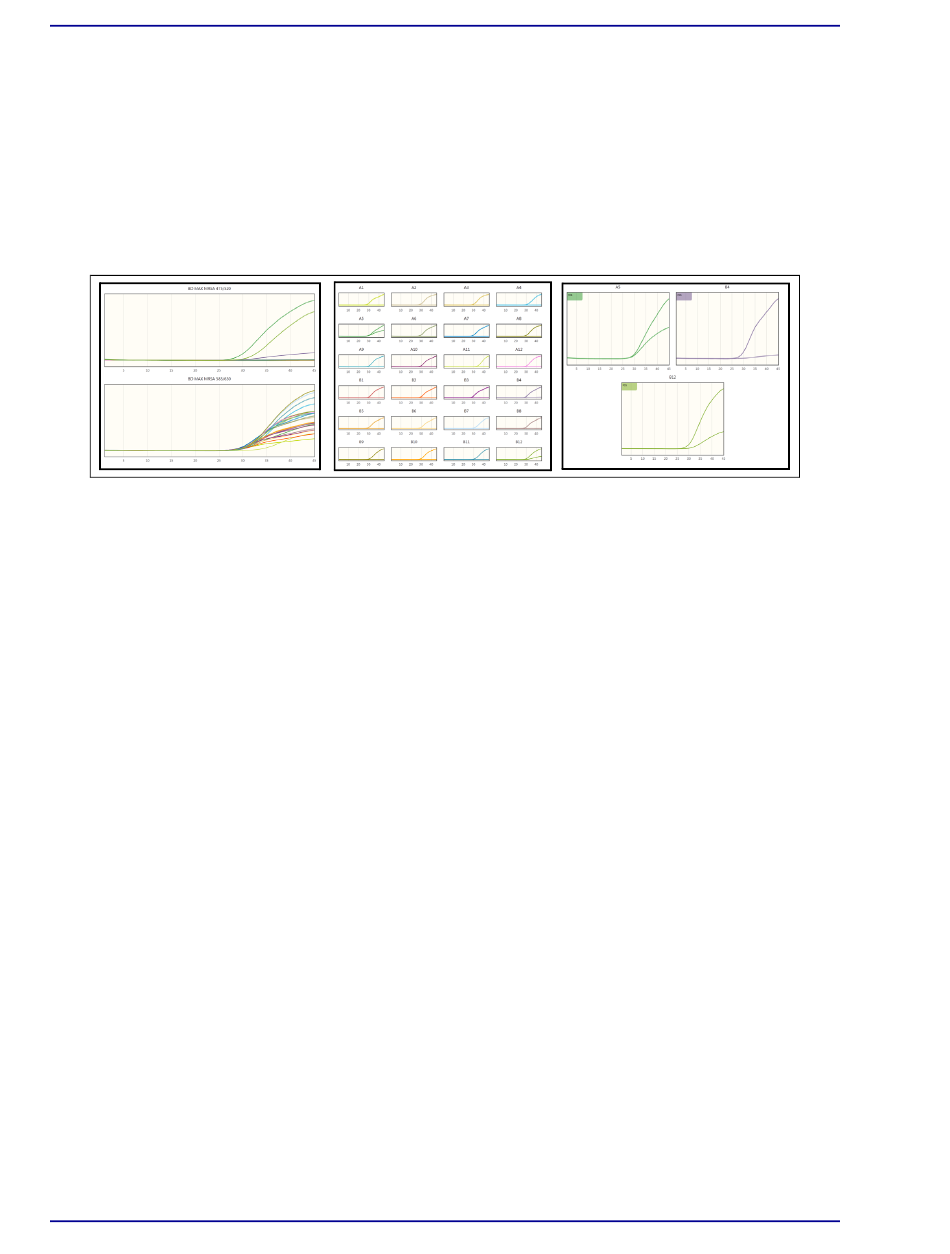

Abbildung 5-36 – Grafikbeispiele – Auswahlmöglichkeiten mit „Gruppieren nach"
Auswahlfeld „Kurve"
Mit dem Auswahlfeld „Kurve" können Sie PCR-Rohdatenkurven, ADC (Analog-Digital Counts)
PCR-Kurven, farbkompensierte PCR-Kurven oder PCR-Grunddatenkurven auswählen. Das
Auswahlfeld wird gefiltert und zeigt nur Optionen an, die für den geöffneten Lauf anwendbar
sind. PCR-Rohdatengrafiken zeigen normalisierte Rohwerte an. ADC PCR-Kurven zeigen die
nicht normalisierten Rohdatenzahlen des Lesegeräts an. PCR-Grunddatenkurven zeigen
korrigierte Grunddatenmesswerte an, sodass diese denselben Ausgangspunkt haben.
Farbkompensierte PCR-Kurven zeigen Kurven an, bei denen eine spektrale
Übersprechenkompensation angewendet wurde. Bei Auswahl von farbkompensierten PCR-
Kurven werden rechts in der Anzeige weitere Schaltflächen eingeblendet. Damit können Sie
Anpassungen individueller Kanäle infolge von Übersprechen simulieren. Diese Anpassungen
werden nicht in der Testdefinition gespeichert. Sie können damit einfach prüfen, wie sich
verschiedene Einstellungen auf tatsächliche Messwerte auswirken. Dies kann hilfreich sein,
um die passenden Kompensationseinstellungen für den Test-Editor zu bestimmen.
Standardmäßig werden PCR-Grunddatenkurven angezeigt. Dies ist die einzige Kurvenauswahl,
bei der der Threshold neu berechnet werden kann.
Bei Schmelzkurven können Sie zwischen Schmelz-Rohdatenkurven, ADC-Schmelzkurven
und Schmelzkurven für das erste Derivat wählen. Mit Schmelz-Rohdatenkurven erhalten Sie
normalisierte Messwerte für Schmelz-Rohdatenkurven. Mit ADC-Schmelzkurven werden nicht
angepasste Schmelz-Rohdatenzahlen des Lesegeräts angezeigt. Kurven des ersten Derivats
zeigen das erste Derivat von Fluoreszenzmesswerten (Standardansicht).
Kontrollkästchen „Logarithmischer Maßstab"
Mit diesem Kontrollkästchen können Sie Messwerte in einem logarithmischen Maßstab
anzeigen. Es ist nur aktiviert, wenn Sie als Kurven PCR-Grunddatenkurven ausgewählt
haben. Die Ansicht „Logarithmischer Maßstab" bietet eine erweiterte Darstellung des
untersten Messbereichs. Sie können damit einen Threshold oberhalb des Signalrauschabstands
festlegen.
216
Von links nach rechts: Test; Kanal, Position, Positive Tests
