3.5

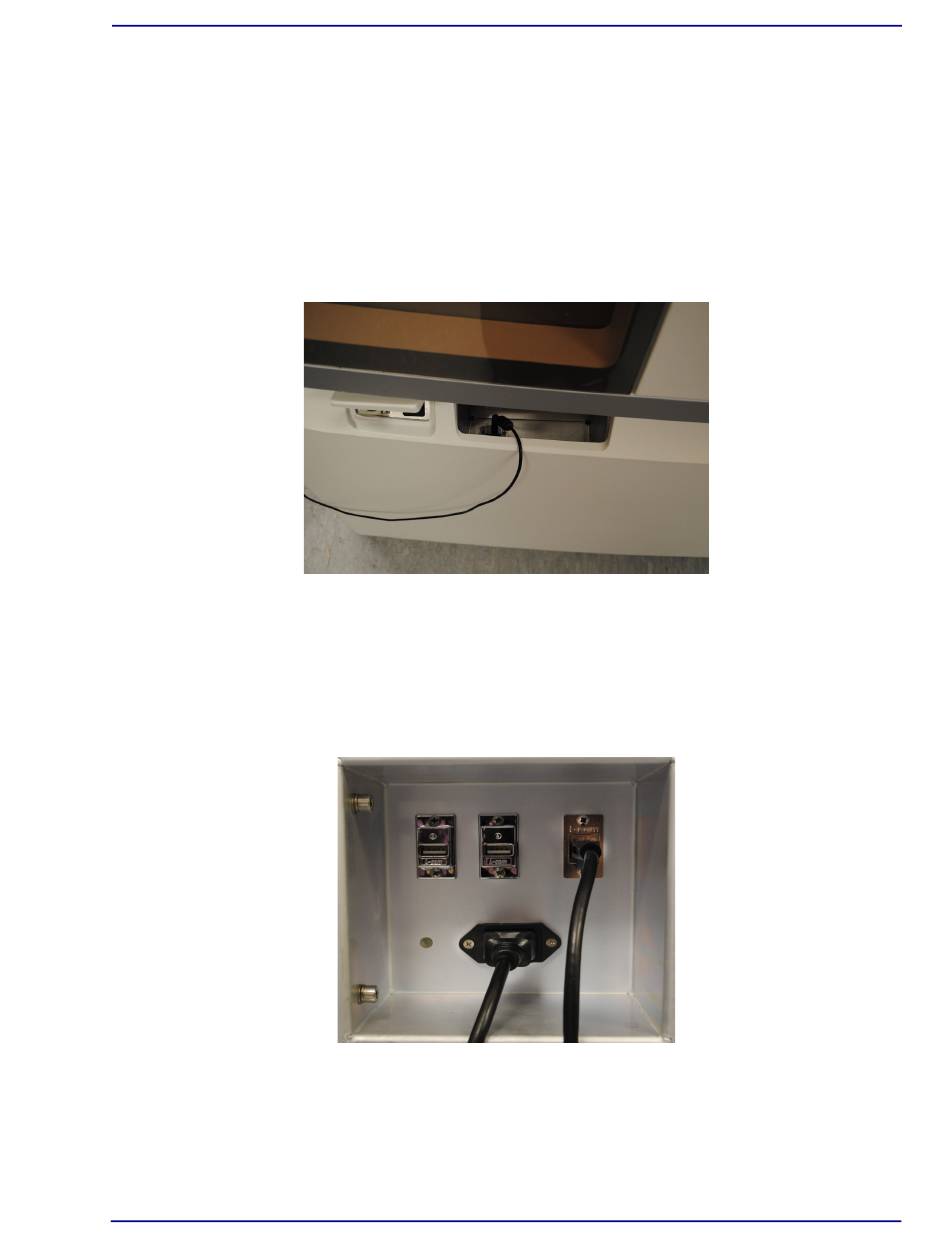

Anschlüsse für Eingabe und Ausgabe
Nachfolgend sind die verschiedenen Eingabe- und Ausgabe-Verbindungen des MultiProcessors
aufgeführt:
Gerätevorderseite
•
2 USB-Anschlüsse unter derselben Abdeckung wie der Netzschalter (siehe Abschnitt 3.2).
•
1 USB-Anschluss unter der Abdeckung neben dem Netzschalter; zum Anschließen eines
Barcode-Handscanners.
Abbildung 3-4 – Anschlüsse an der Vorderseite des BD Totalys™ MultiProcessors
Geräterückseite
•
2 USB-Anschlüsse
•
LAN-Ethernetanschluss
•
Netzkabel
Abbildung 3-5 – Anschlüsse an der Rückseite des BD Totalys™ MultiProcessors
3 – Bedienelemente und Anzeigen
49
