Benutzerhandbuch für das BD MAX™ System
Mit den Schaltflächen „Wellenlänge" können Sie einzelne Grafiken nach Wellenlänge
ein- oder ausblenden.
Für jede Wellenlänge, die vom Gerät getestet werden kann, wird unter der Tabelle
eine entsprechende Schaltfläche angezeigt. Je nach gewählter Gruppierung können
diese Schaltflächen nach Text und dann nach Wellenlänge gruppiert sein.
Wenn Sie für „Gruppieren nach" die Option „Position" ausgewählt haben, wird auf den
Schaltflächen für die Wellenlänge das Symbol angezeigt, mit dem die Wellenlänge in
der vergrößerten Grafik gekennzeichnet ist (weitere Informationen finden Sie im
nachfolgenden Abschnitt über die verschiedenen Wellenlängen-Grafiken).
Die Standardeinstellung gilt nur für die im Lauf verwendeten Wellenlängen, die
angezeigt werden sollen. Zum Ausblenden einer Grafik für eine Wellenlänge klicken
Sie auf die entsprechende Schaltfläche. Die Schaltflächen für ausgeblendete
Wellenlängen werden blasser angezeigt. Wenn Sie eine ausgeblendete Grafik
einblenden möchten, klicken Sie auf die entsprechende Schaltfläche.
218

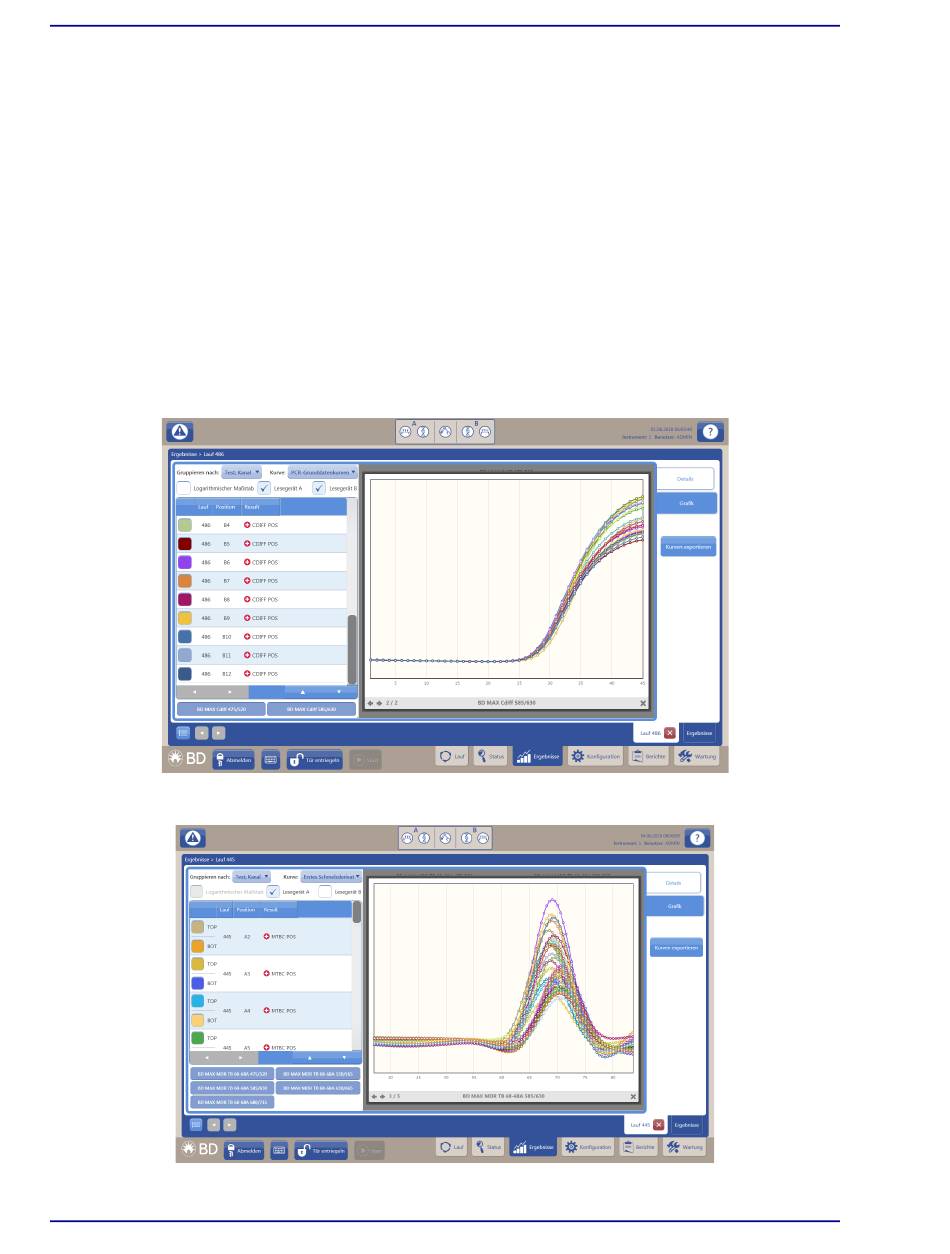

Abbildung 5-37 – Grafikanzeige (PCR)
Abbildung 5-38 – Grafikanzeige (Schmelz)
