Benutzerhandbuch für das BD MAX™ System

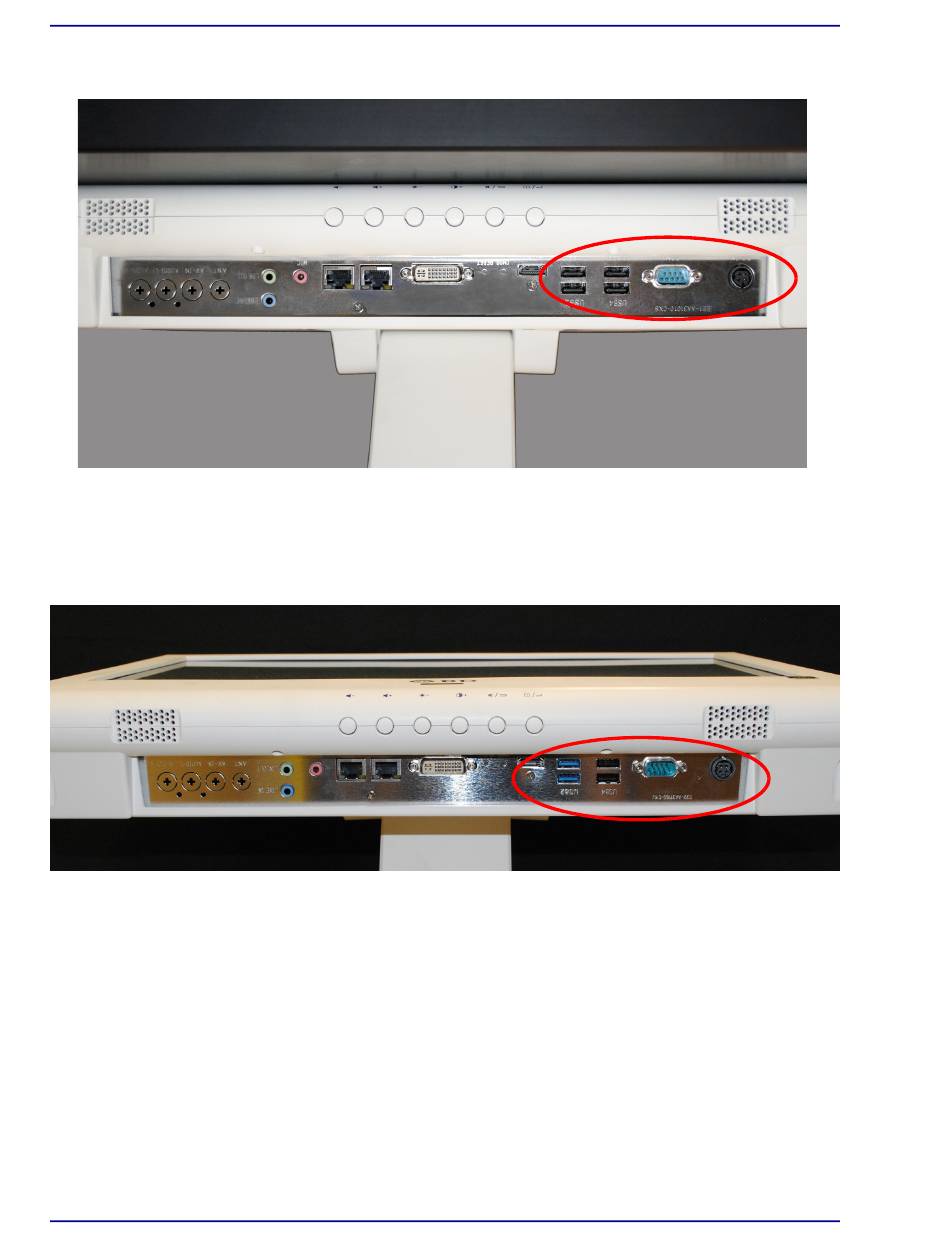

Abbildung 3-3 – All-in-One-Computer Modell H5 – I/O-Anschlüsse
Der Netzanschluss für das Netzteil befindet sich ganz rechts, der serielle Anschluss ist der blaue Anschluss links
neben dem Netzanschluss und die USB-Anschlüsse befinden sich links neben dem seriellen Anschluss.
Verwenden Sie nur die schwarzen USB-Anschlüsse in unmittelbarer Nähe des seriellen Anschlusses für das
Abbildung 3-4 – All-in-One-Computer Modell H6 – I/O-Anschlüsse
Der Netzanschluss für das Netzteil befindet sich ganz rechts, der serielle Anschluss ist der blaue Anschluss links
neben dem Netzanschluss und die USB-Anschlüsse befinden sich links neben dem seriellen Anschluss.
Schließen Sie das BD MAX-Gerät nicht an einen der blauen USB-Anschlüsse an (USB 3.0). Verwenden Sie nur
den schwarzen USB-Anschluss in unmittelbarer Nähe des seriellen Anschlusses.
48
Gerät.
