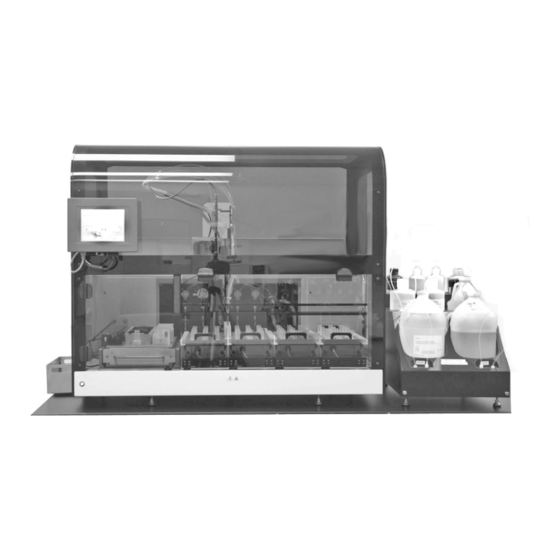

BD Totalys SlidePrep Benutzerhandbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
™
Totalys
SlidePrep
Benutzerhandbuch
Becton, Dickinson and Company
7 Loveton Circle
Sparks, Maryland 21152 USA
Becton Dickinson Ireland Ltd.
Donore Road, Drogheda
Co. Louth, A92 YW26
Ireland
BD Switzerland Sàrl
Terre Bonne Park – A4
Route de Crassier 17
1262 Eysins, Switzerland
Australian and New Zealand Sponsors:
Becton Dickinson Pty Ltd.
66 Waterloo Road
Macquarie Park NSW 2113, Australia
Becton Dickinson Limited
14B George Bourke Drive
Mt. Wellington Auckland 1060
New Zealand
500005570(10) 2022-03
491346, 491423
Deutsch
bd.com/e-labeling
