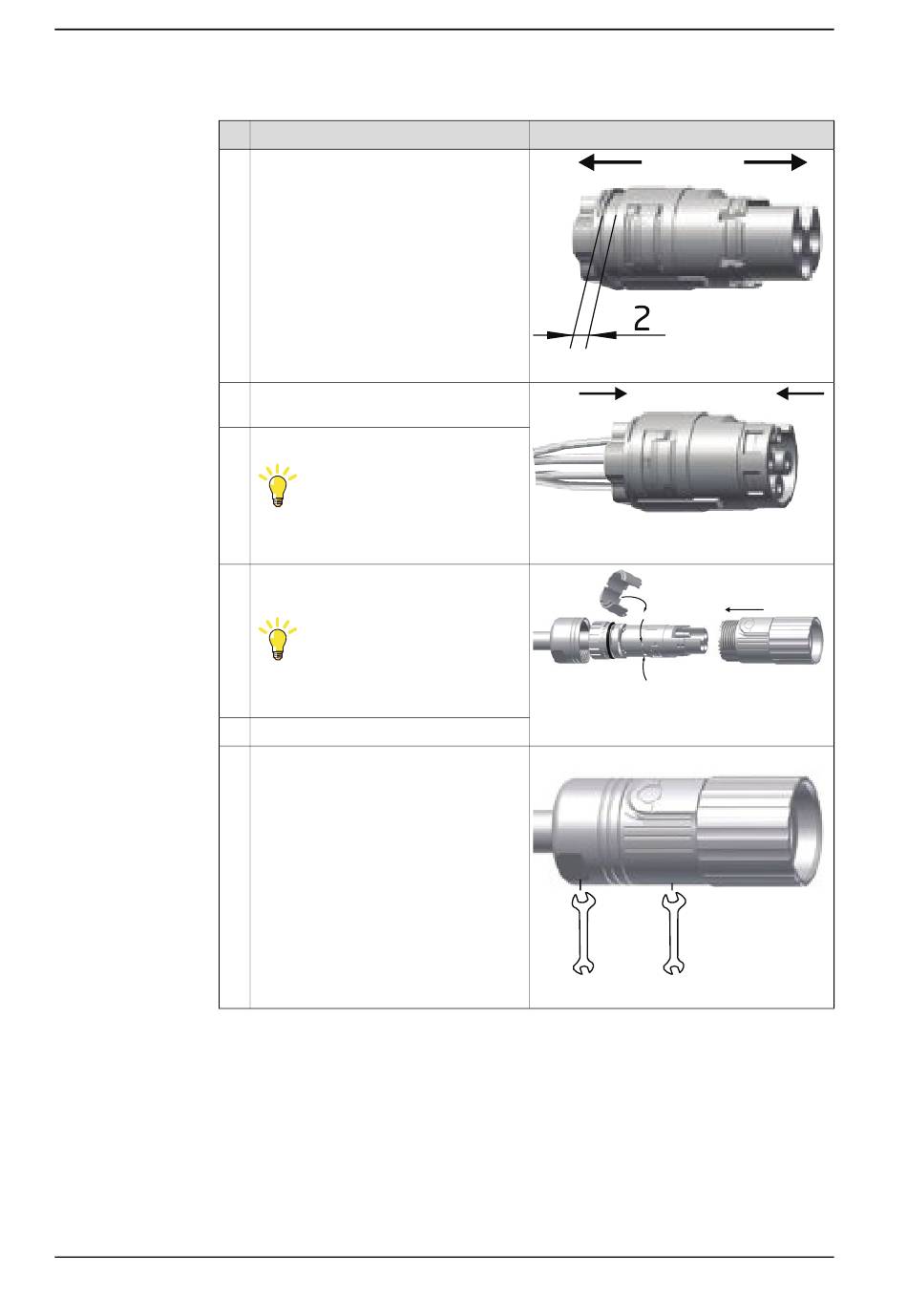

3 Installation und Inbetriebnahme
3.5.4 Anschließen der Steckverbinder.
Fortsetzung
12
13
14
15
16
17
88
Aktion
Öffnen Sie die Isoliereinsätze ca. 2 mm.
Setzen Sie die Kontaktbuchsen in die
Isoliereinsätze ein.
Schließen Sie die Isoliereinsätze.
Tipp
Die Installation ist in Ordnung, wenn Sie
ein Klickgeräusch hören.
Montieren Sie die Distanzhülse auf den
Isoliereinsätzen.
Tipp
Die Installation ist in Ordnung, wenn Sie
ein Klickgeräusch hören.
Setzen Sie das Gehäuse auf den Stecker.
Ziehen Sie den Stecker mit einem 19
mm-Gabelschlüssel an.
© Copyright 2019-2020 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1900000052
xx1900000055
xx1900000056
Anzugsdrehmoment: 3.5Nm
xx1900000057
Produkthandbuch - OmniCore C30
3HAC060860-003 Revision: H
